Project description

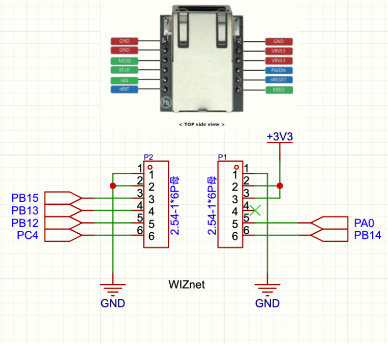

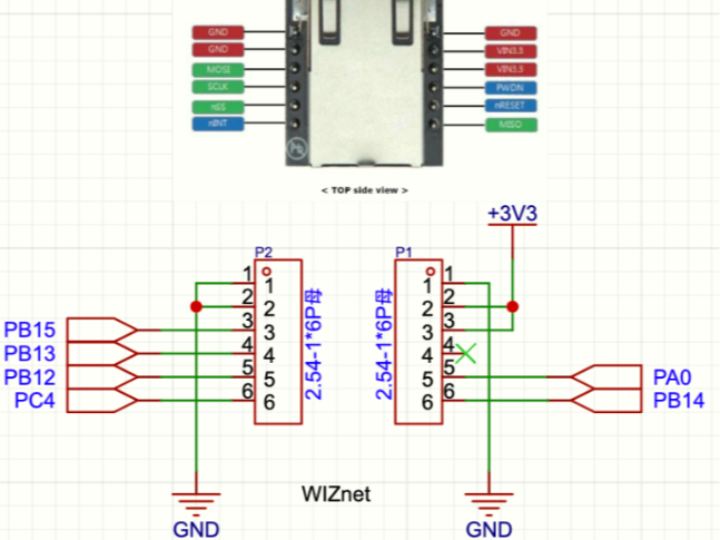

이제 확장보드에서도 마지막인 WIZnet의 W5500 보드 구현을 추가하였습니다. SPI 통신으로 쉽게 이더넷 통신을 가능하게 하는 모듈입니다. 핀연결은 아래와 같이 되어 있습니다.

APM32E103-KIT #22 - WIZnet W5500 (확장보드)

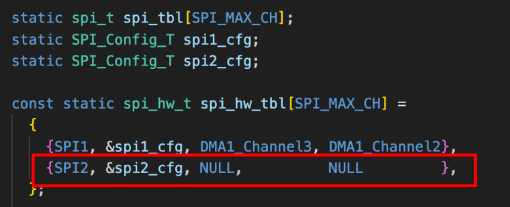

SPI 제어를 위해서 하드웨어 리스트에 추가했습니다.

APM32E103-KIT #22 - WIZnet W5500 (확장보드)

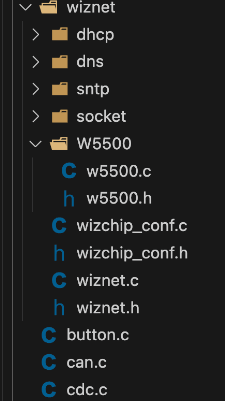

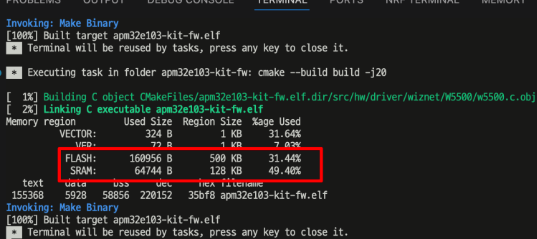

WIZnet 라이브러리 코드는 이전에 만들어서 사용했던 것에서 W5500 부분을 추가했습니다.

APM32E103-KIT #22 - WIZnet W5500 (확장보드)

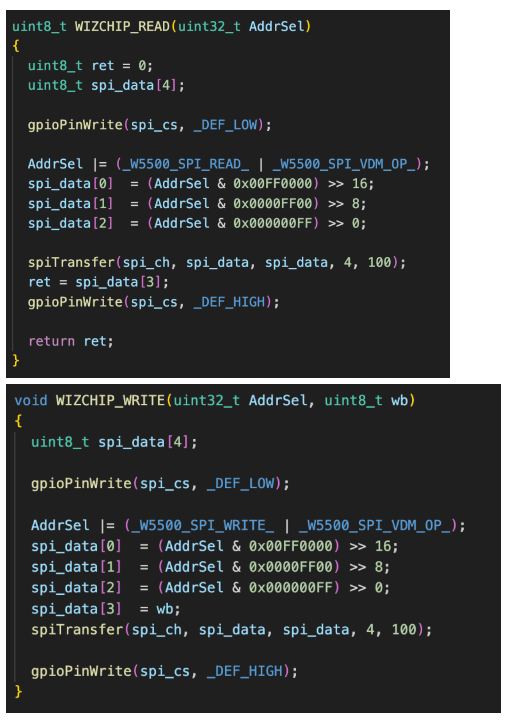

w5500.c 안에는 일부 포팅해야 하는 함수가 있습니다. SPI 를 통해서 레지스터를 읽고 쓰는 함수를 하드웨어에 맞게 수정합니다.

APM32E103-KIT #22 - WIZnet W5500 (확장보드)

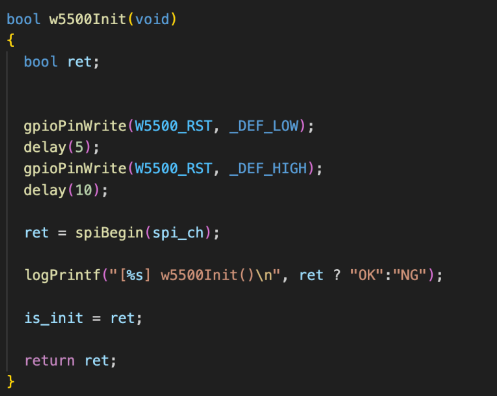

초기화 함수를 만들어서 WIZnet 보드를 리셋하고 SPI 초기화를 진행합니다.

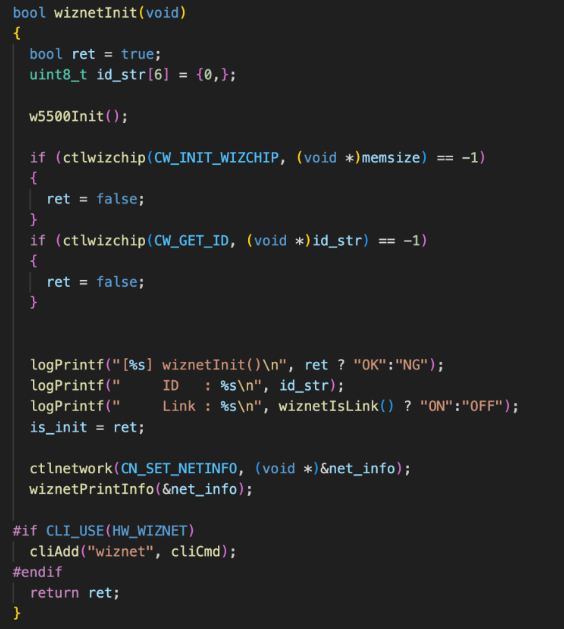

위즈넷 초기화 함수도 수정을 해야 합니다. w5500Init() 함수를 추가해서 초기화 하고 이후에는 위즈넷 라이브러리 초기화를 합니다.

APM32E103-KIT #22 - WIZnet W5500 (확장보드)

DHCP와 시간을 얻어오기 위해서 SNTP도 초기화를 진행합니다.

APM32E103-KIT #22 - WIZnet W5500 (확장보드)

ap.c에서 위즈넷 기능을 확인 수행하는 함수를 호출해야 합니다.

APM32E103-KIT #22 - WIZnet W5500 (확장보드)

위즈넷 업데이트 함수에서는 필요한 서비스에 대한 처리 함수를 차례대로 실행합니다.

APM32E103-KIT #22 - WIZnet W5500 (확장보드)

OLED에 네트웍 링크 상태와 연결되었을때 시간을 받아와서 날짜와 시간을 표시하게 됩니다. 그리고 버튼을 누르면 IP 정보를 표시합니다.

void updateLCD(void)
{

  if (lcdDrawAvailable())
  {
    lcdClearBuffer(black);

    if (wiznetIsLink() == false)
    {
      lcdPrintf(0, 8, white, "Not Connected");
    }
    else
    {
      if (wiznetIsGetIP() == true)
      {
        if (buttonGetPressed(_DEF_BUTTON1))
        {
           wiznet_info_t net_info;

          wiznetGetInfo(&net_info);

          lcdPrintf(0,  0, white,
                    "IP %d.%d.%d.%d",
                    net_info.ip[0],
                    net_info.ip[1],
                    net_info.ip[2],
                    net_info.ip[3]);
          lcdPrintf(0, 16, white,
                    "DHCP : %s\n", wiznetIsGetIP() ? "True":"False");
        }
        else
        {
          rtc_time_t rtc_time;
          rtc_date_t rtc_date;
          const char *week_str[] = {"일", "월", "화", "수", "목", "금", "토"};

          rtcGetTime(&rtc_time);
          rtcGetDate(&rtc_date);

          lcdPrintf(0, 0, white,
                    "%02d-%02d-%02d (%s)",
                    rtc_date.year, rtc_date.month, rtc_date.day, week_str[rtc_date.week]);

          lcdPrintf(0, 16, white,
                    "%02d:%02d:%02d",
                    rtc_time.hours, rtc_time.minutes, rtc_time.seconds);
        }
      }
      else
      {
        lcdPrintf(0, 8, white, "Getting_IP..");
      }
    }

    lcdRequestDraw();
  }
}

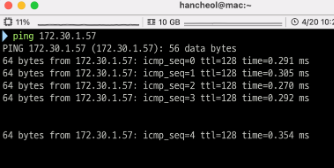

네트웍 연결 후 ping으로 일단 확인해 봅니다.
