삼성SDS 월패드 엘리베이터 호출
엘리베이터 호출
0
Components
Hardware components

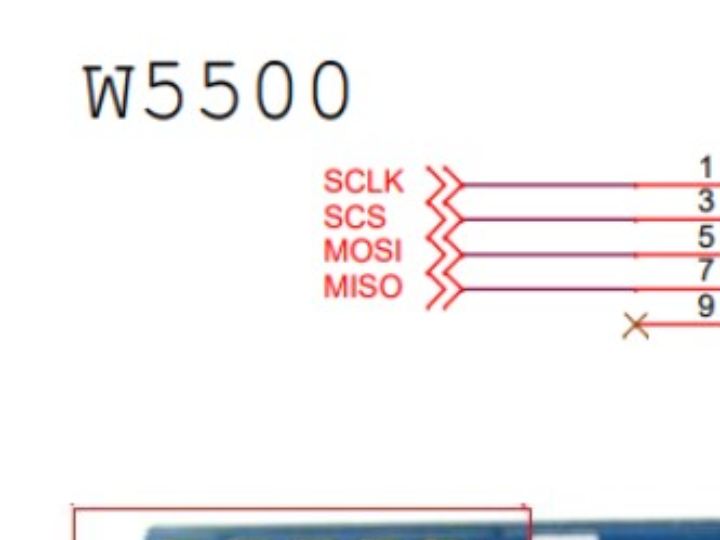

WIZnet - W5500
x 1
SparkFun - SparkFun USB to Serial Breakout - FT232RL
x 1
ITEAD - Nextion NX4832T035 - 3.5" HMI TFT LCD Touch Display Module
x 1
Arduino - Arduino Nano R3
x 1
Project description
이 프로젝트는 월패드에서 엘리베이터 호출 및 상태를 확인하려면 월패드의 해당 메뉴로 들어가서 확인해야하는 번거로움에서 시작되었습니다. 일단 저자는 월패드의 IP 및 패킷을 확인하기 위해 포트미러링 기능과 와이어샤크를 사용하였습니다. 그 결과 IP의 구조가 저자의 동/층/호수로 구성되어 있다는 점을 알아냈고, Destination IP 즉 아파트 서버의 IP를 알아냈습니다. 저자는 패킷도 분석하여 어떤 패킷이 엘리베이터의 Up , Down 버튼 호출인지, 몇호기 엘리베이터인지, 어떤 프로토콜을 사용하는지 등을 알아냈습니다. 이를 토대로 월패드 IP 정보를 노트북에 설정하고 월패드에 연결되었던 UTP 케이블을 노트북에 연결후 웹브라우저로 직접 명령해보니 정상적으로 엘리베이터가 호출되는 것을 확인했습니다. 또한 엘리베이터 상태정보를 호출하기위한 URL 정보를 보내면 그에 대한 응답도 확인했습니다. 하지만, 이 정보를 받아오기 위해서는 월패드에 지정된 IP만을 사용해야 했고(저자의 동, 층, 호수 정보로 구성된 IP) 그렇게 되면 월패드 IP와 별도로 제작한 엘리베이터 호출기의 IP가 동일하게 세팅되어 충돌하게 됩니다. 그래서 저자는 릴레이를 통하여 호출기를…
