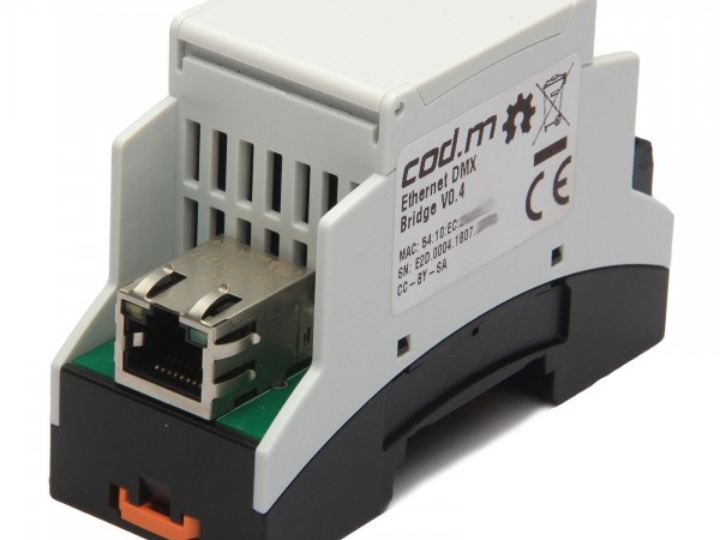

Ethernet DMX Bridge V0.4

Die Software wurde von Robert Lechner entwickelt und im Loxone-Forum zur Verfügung gestellt. Die ersten Aufbauten bestanden aus einem Arduino mit Ethernet-Shield und RS485 Schnittstelle. Die selbst gebauten Platinen funktionieren tadellos und bilden die Grundlage für die von cod.m komplett als Open-Source und für die Montage auf der Hutschiene entwickelte Baugruppe.

Zusätzlich ist die Ethernet DMX Bridge CE-konform und kann ohne eigenen Programmieraufwand, ein DHCP-Server vorrausgesetzt, direkt verwendet werden. Jedes Modul besitzt eine einmalige MAC-Adresse (EUI-48) – so können auch mehrere Module im selben Netzwerk genutzt werden. Im Netzwerkteil ist die Weiterentwicklung (W5500) des auf dem Arduino Ethernet-Shield verwendeten Netzwerk-Chips (W5100) verbaut und wird mit einer optimierten Bibliothek von Paul Stoffregen betrieben.
Das Modul besitzt einen Verpolungsschutz der Spannungsversorgung und der RS485-Bus ist mit einer TVS-Diode vor Überspannung geschützt. Durch die Verwendung von ausgewählten Komponenten kann ein großer Eingangsspannungsbereich (7-36V) genutzt werden und der Stromverbrauch liegt bei unter einem Watt.

Der verwendete ATMega328p ist mit dem Arduino-Bootloader bestückt und die serielle Programmierschnittstelle ist, ohne das Gehäuse zu öffnen, zugänglich.

Weitere dazu finden Sie im Blogartikel der die komplette Entwicklung vom Prototyp beginnend beschreibt: https://allgeek.de/2017/11/15/ethernetudp-dmx-bridge-im-eigenbau/
