MODBUS over Ethernet with ESP32 & W5500 – TCP/IP + DHCP Test Run

Test run using ESP32 + WIZnet W5500 implementing MODBUS over Ethernet with DHCP and TCP/IP via PlatformIO and Arduino framework.

irina

Published April 06, 2026 · © Apache License 2.0 (Apache-2.0)

187 UCC

5 WCC

66 VAR

Original author: Hritik Nagpure · IndiaOriginal source (new tab)

MODBUS over Ethernet with ESP32 & W5500 – TCP/IP + DHCP Test Run

Components

Hardware components
W5500

WIZnet - W5500

x 1

WIZnet parts

Project description

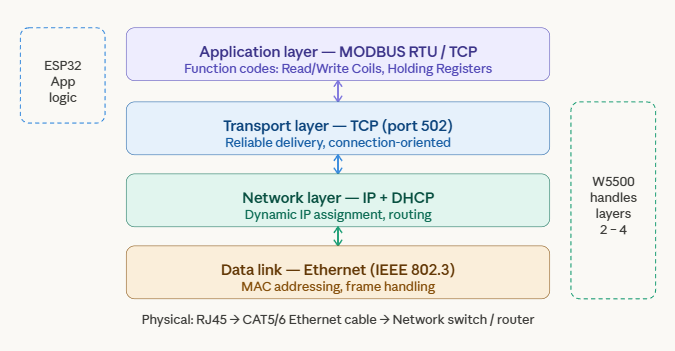

📌 프로젝트 개요 (Overview) 이 프로젝트는 ESP32(NodeMCU-32S) + WIZnet W5500 조합을 이용하여 Ethernet 기반 MODBUS 통신을 검증하는 실험 프로젝트입니다. 핵심 목적은 다음과 같습니다: Wi-Fi 없이 하드웨어 TCP/IP 스택(W5500)을 사용하여 산업용 수준의 안정적인 MODBUS 통신 구현 가능 여부 검증 👉 즉, MCU는 Application Layer만 처리하고 👉 L2~L4는 완전히 W5500이 처리하는 구조입니다. 🔌 하드웨어 구성 (Hardware Connection) 구조 ESP32 <--SPI--> W5500 <--RJ45--> Ethernet Network 인터페이스 SPI (MOSI, MISO, SCK, CS) W5500 내부 MAC + TCP/IP Offload Engine 사용 특징 (칩 관점) ESP32는 Bus Master (SPI Master) W5500은 Network Co-processor Register + Buffer 기반 packet 처리 👉 사실상 구조는: "MCU + NIC (Network Interface Controller)" ⚙️ 주요 기능 (What…
