Overview

MultiSensor-V2 is an open-source ESP32-S3 ceiling node published by GitHub maker pkhodak. Instead of installing separate room sensors, an IR controller, and a voice satellite, the project combines them on one circular board with wired Ethernet and PoE power.

The repository is unusually complete for an early project. It includes schematics, Gerbers, BOM and pick-and-place files, EasyEDA data, a STEP model, board renders, modular ESPHome firmware, wake-word models, and build tools. The latest public code carries a v0.1.0 beta tag dated May 6, 2026.

Key takeaway: W5500 handles the wired Ethernet data path. A separate DP1435-5V module converts PoE power, the ESP32-S3 handles local sensing and wake-word detection, and Home Assistant runs the larger voice pipeline.

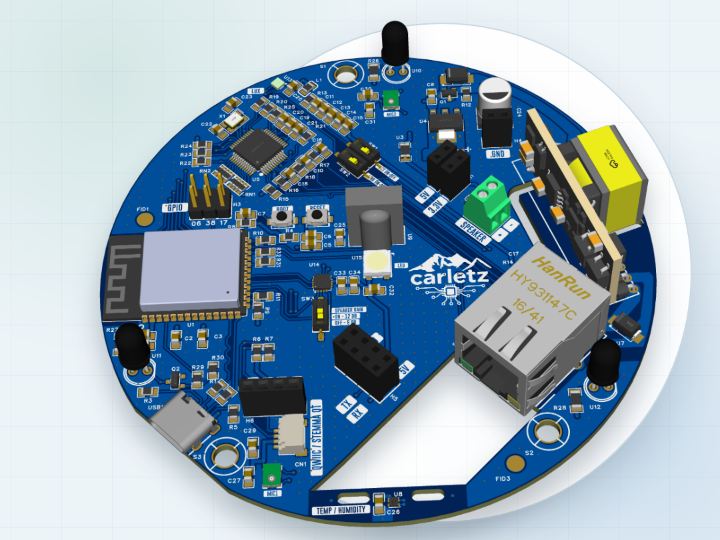

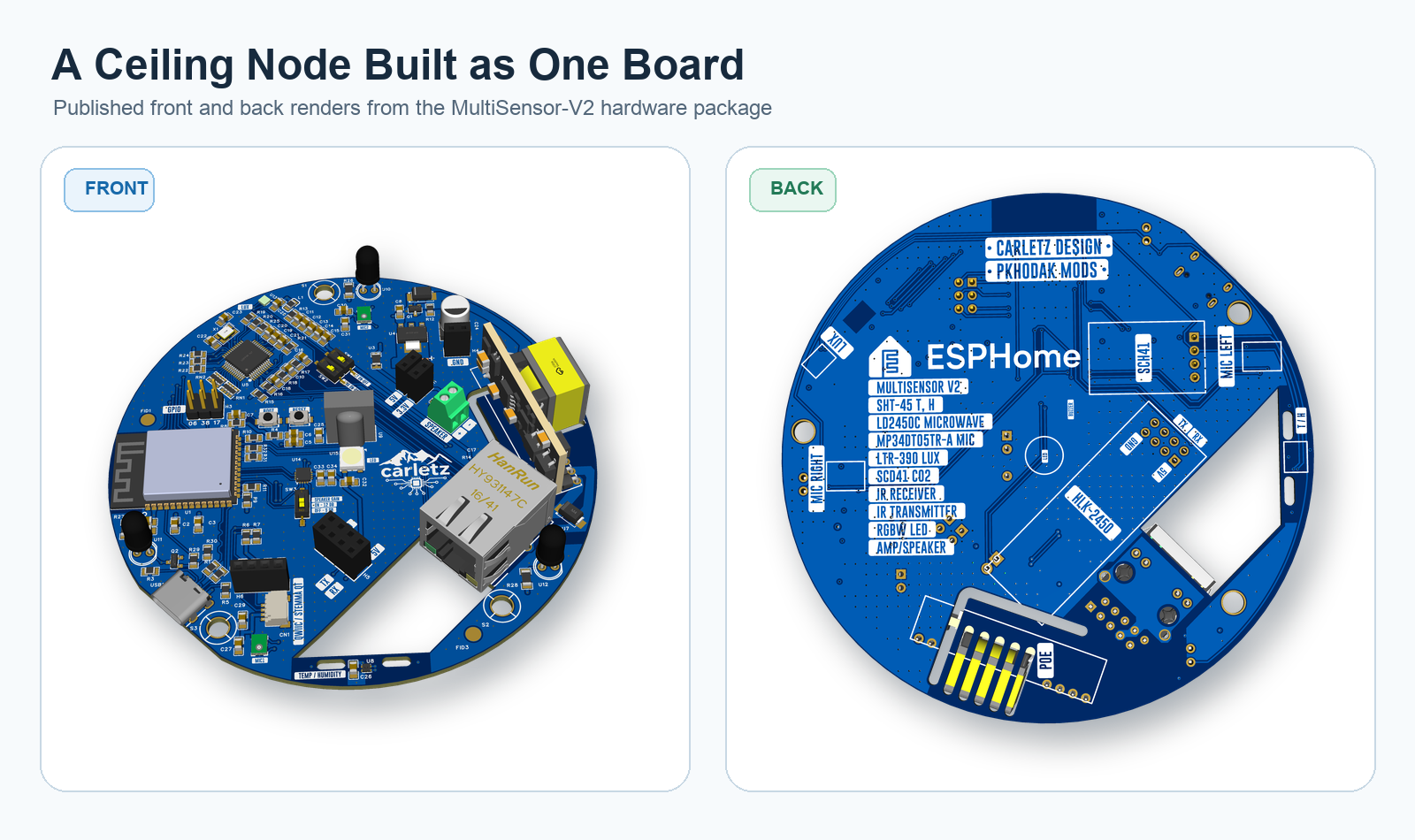

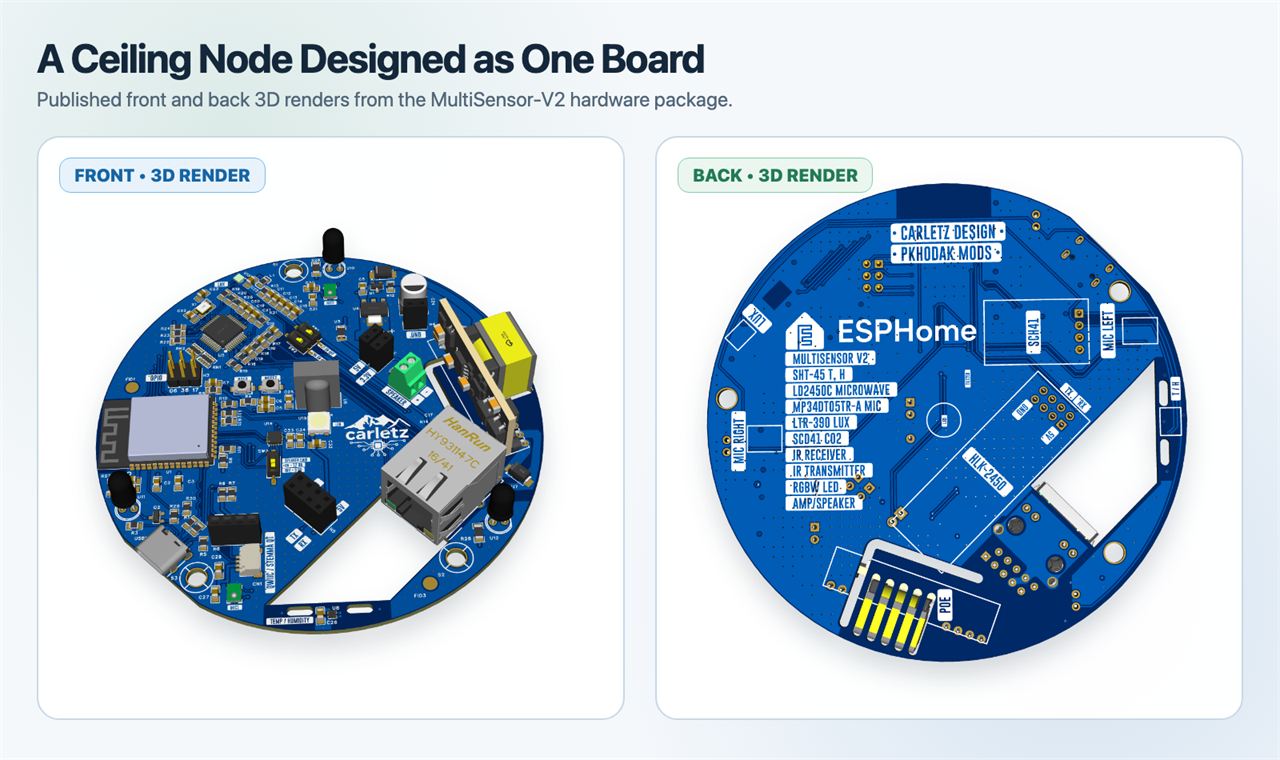

Source-derived composite from the repository front and back 3D renders (MIT). These are hardware renders, not field photographs.

At the center is an ESP32-S3-WROOM-1 running ESPHome. The assembled core includes SHT45 temperature and humidity sensing, an LTR-390 light and UV device, stereo PDM microphones, a MAX98357A speaker path, and an addressable RGBW status LED. A full room build adds a separately sourced LD2450 mmWave module, speaker, hand-fitted IR parts, and an optional SCD41 CO2 breakout. The current tagged firmware keeps the indoor UV-index entity disabled by default because the maintainer found enclosure and glass attenuation made that reading less useful.

Architecture and Data Flow

MultiSensor-V2 uses one Ethernet cable for two separate jobs. On the data side, room inputs reach the ESP32-S3, then ESPHome traffic moves through SPI to W5500, across the wired LAN, and into Home Assistant. Sensor updates and microphone audio travel toward the server, while status, commands, and generated speech can return to the node.

On the power side, the PoE switch supplies energy through the same cable. The RJ45 and PoE input feed the DP1435-5V module, which generates the board's 5 V supply. Logic devices then use the local 3.3 V rail. This is why “W5500 PoE” is convenient shorthand for the product, but not the literal circuit responsibility of one chip.

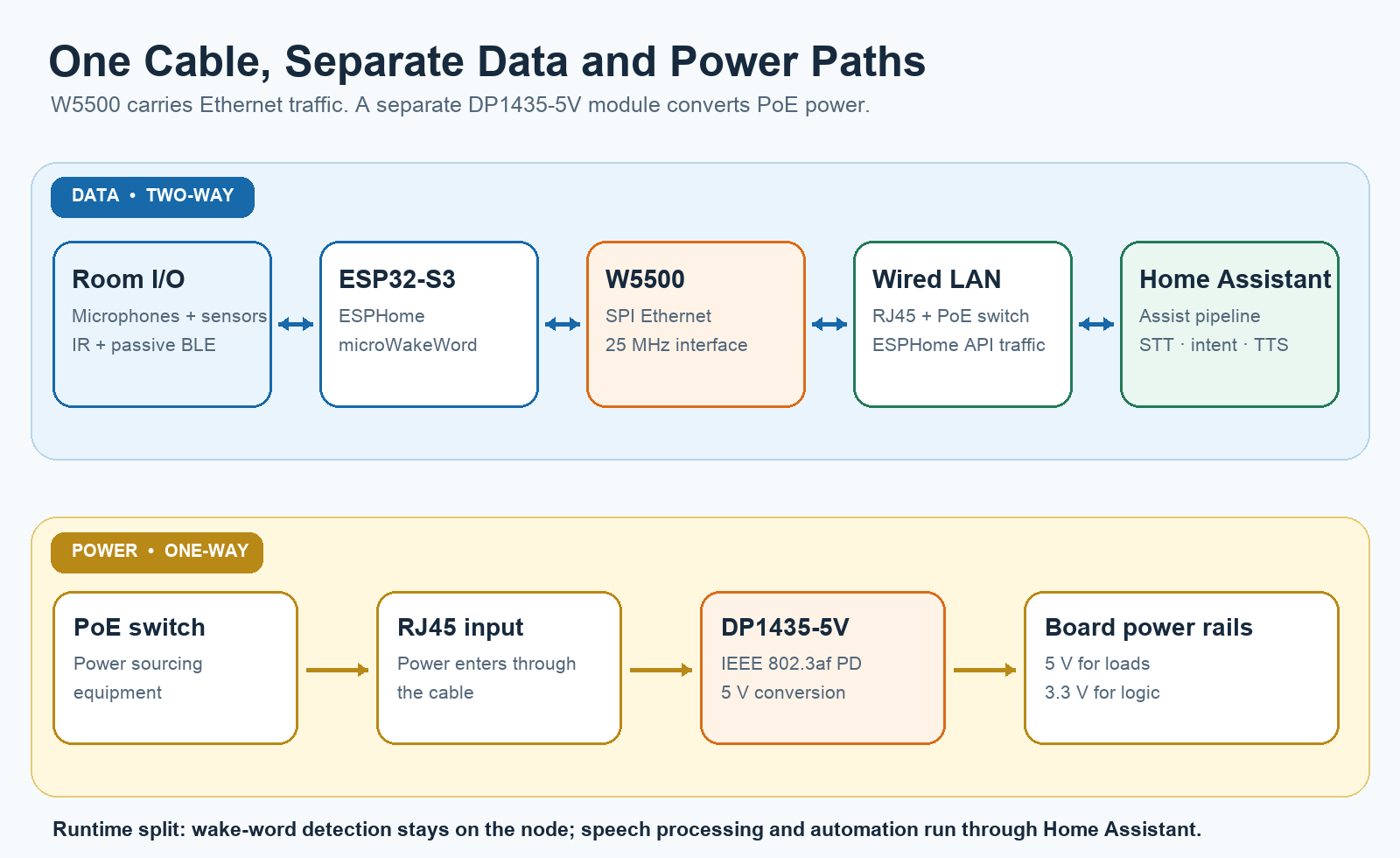

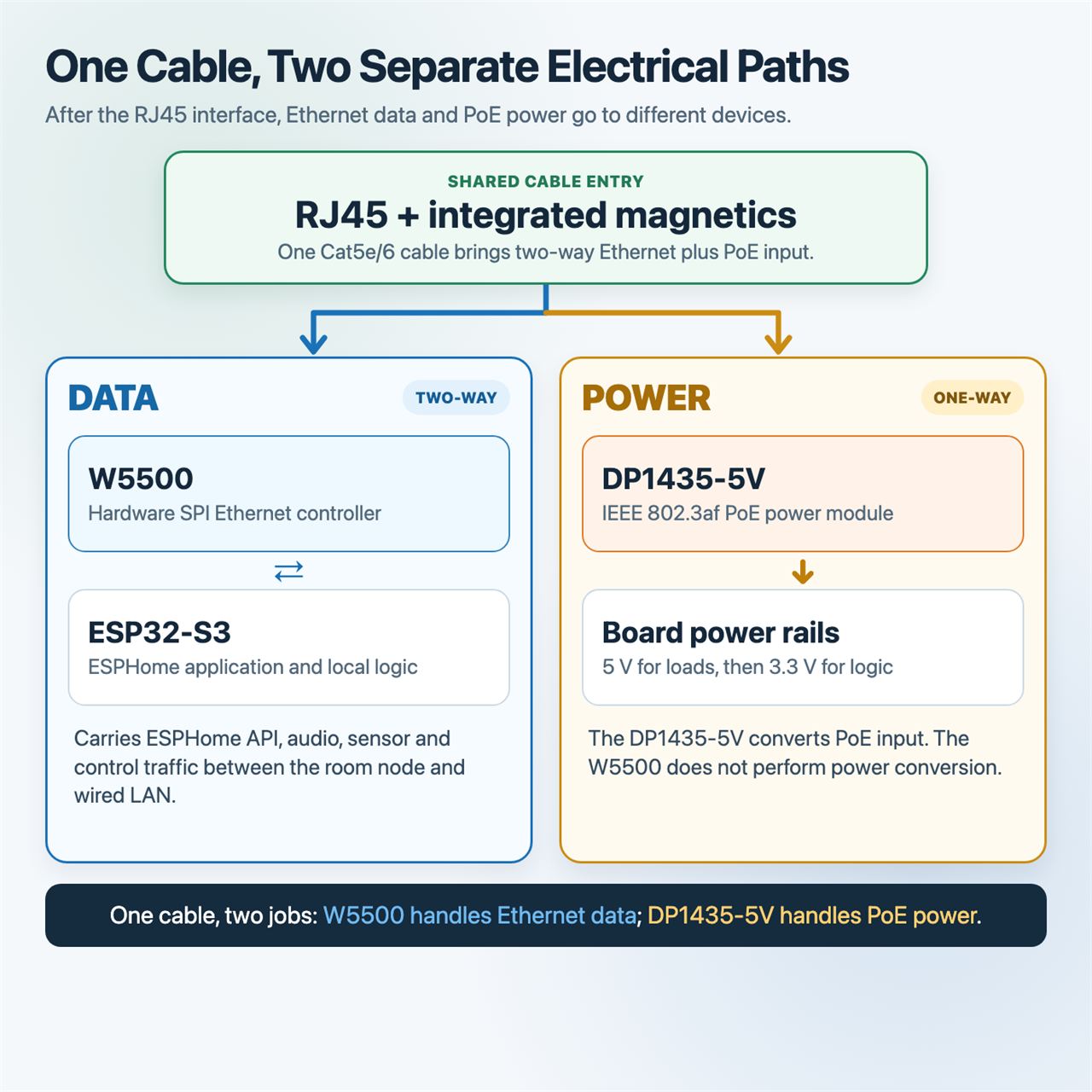

Generated explainer based on the inspected README, schematic, and ESPHome YAML. W5500 carries data while the separate DP1435-5V module handles PoE power conversion.

The wired firmware also enables passive BLE scanning. BLE advertisements can therefore be forwarded through the Ethernet-connected ESPHome node without becoming a second IP network path. Since ESPHome documents voice/audio and Bluetooth workloads as resource-intensive combinations, builders should validate both together under their own room traffic.

Ethernet and PoE Are Separate Jobs

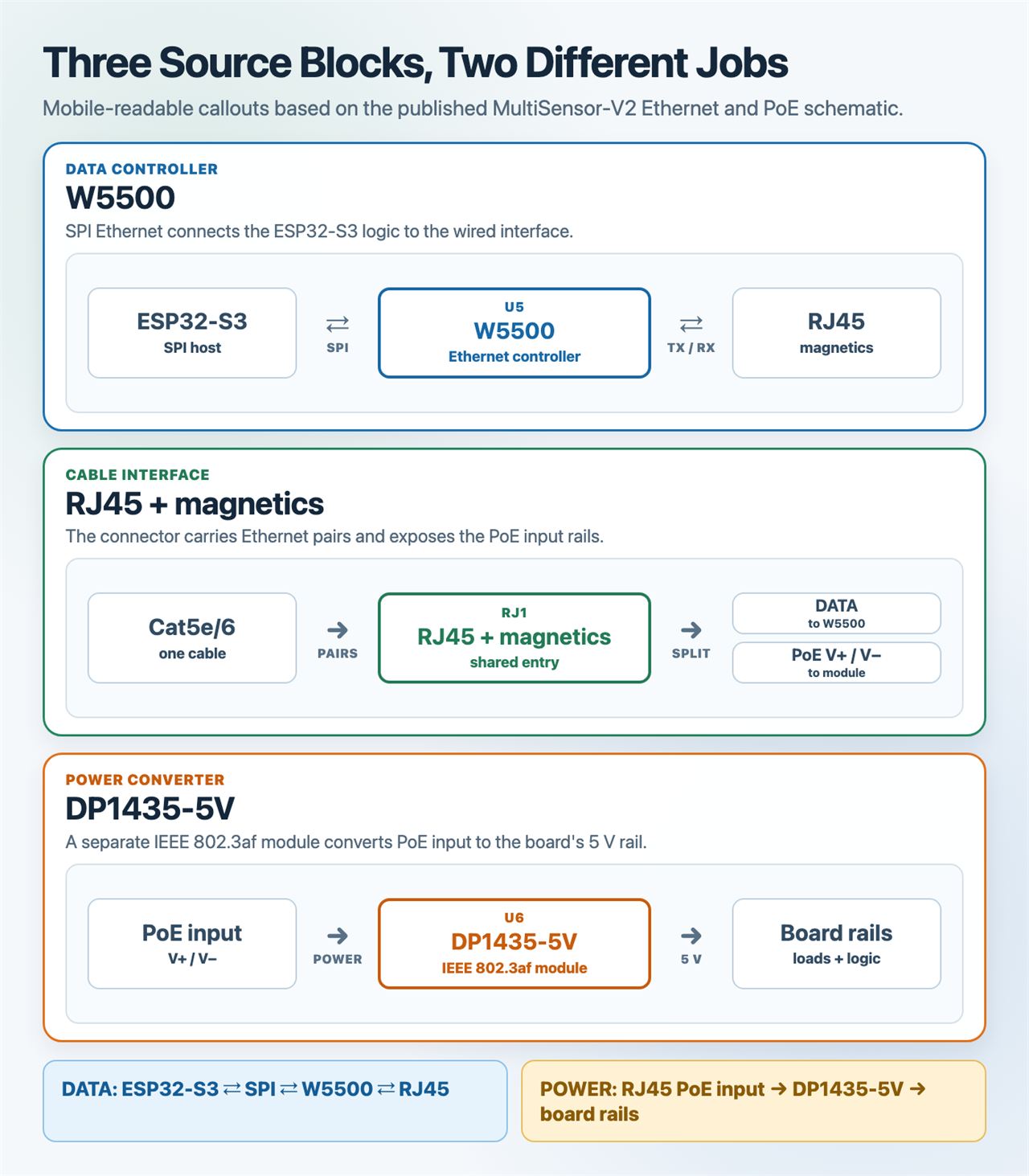

The published schematic makes the split easy to see. W5500 connects to the ESP32-S3 over SPI and to the RJ45 magnetics for Ethernet frames. The separate DP1435-5V block receives the PoE input and produces the board supply.

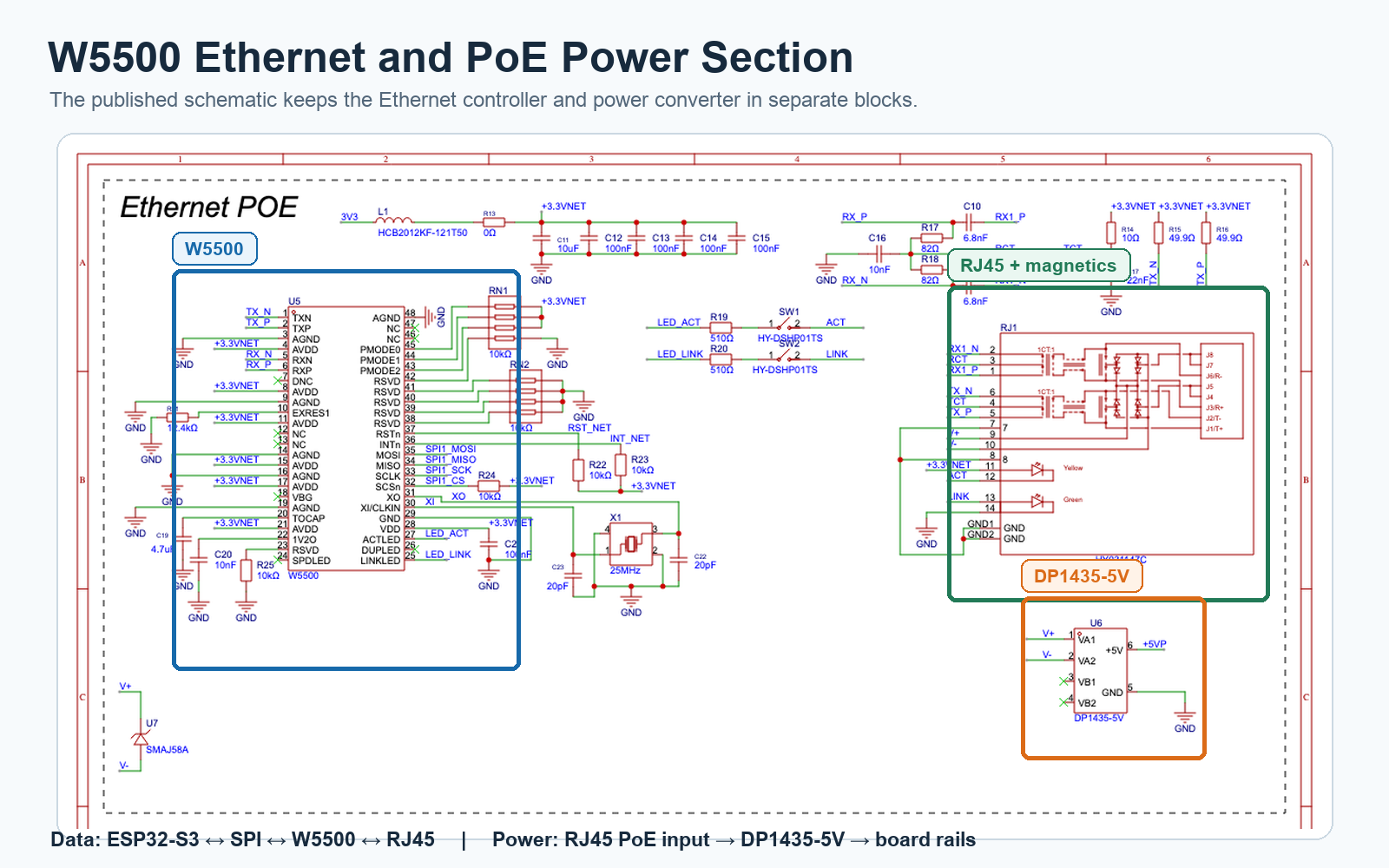

Repository schematic crop (MIT), annotated to identify W5500, RJ45 magnetics, and the separate DP1435-5V PoE module.

The DP1435-5V datasheet included in the repository describes an IEEE 802.3af-compliant powered-device module. W5500 does not perform that voltage conversion. Its value here is the dedicated wired interface for a fixed ceiling device, where stable network access and one-cable installation are more important than mobility.

WIZnet role: W5500 is the bidirectional Ethernet boundary between the ESP32-S3 room node and the Home Assistant network. The PoE module beside it is responsible for power.

This is also an ESPHome integration example rather than a bare-metal WIZnet socket tutorial. The application declares type: W5500. In the current ESPHome/ESP-IDF driver path, W5500 operates through MACRAW while esp_netif and lwIP on the ESP32-S3 handle TCP/IP. It is not a WIZnet ioLibrary or hardwired-socket offload example.

Published ESPHome Path

The Ethernet section provides an unusually clear implementation trail. It declares W5500 with GPIO43 clock, GPIO44 MOSI, GPIO42 MISO, GPIO41 chip select, GPIO2 interrupt, GPIO1 reset, and a 25 MHz clock.

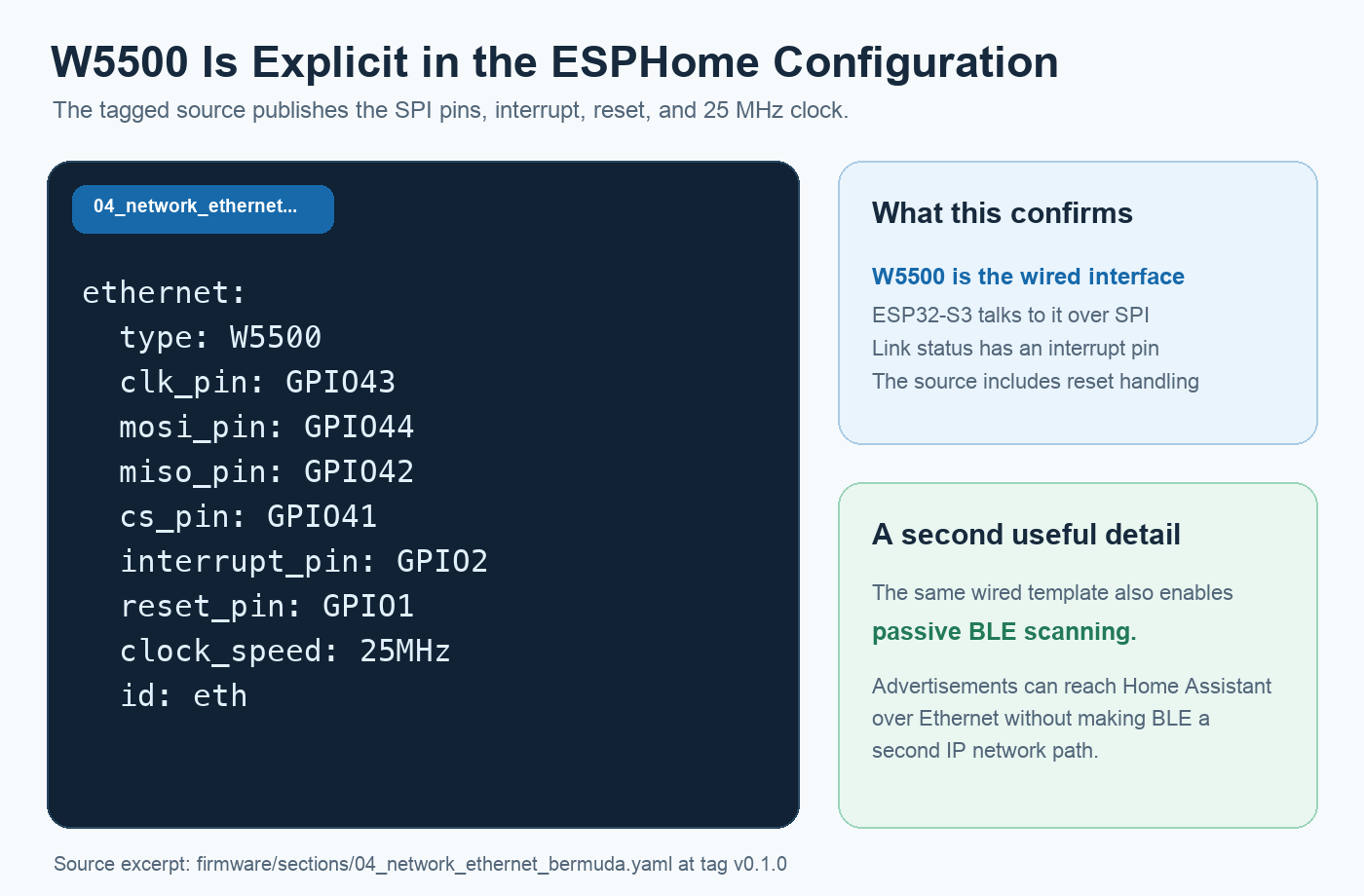

Edited source excerpt from the tagged ESPHome Ethernet section, with the published W5500 pins and passive BLE configuration summarized beside it.

The recommended example-room-ethernet.yaml lists 27 numbered section files covering the base board, network, sensors, audio, wake word, LEDs, IR, diagnostics, and Home Assistant entities. The author describes this PoE Ethernet template as the path used for development and home deployment.

For a reproducible build, builders should replace the template's ref: main with the tested v0.1.0 tag and also review wake-word model URLs that still point to main. That keeps both the YAML and model assets from changing unexpectedly.

A fresh test against ESPHome 2026.7.2 found that the template does not build unchanged: the experimental unified IR section fails configuration validation, and several select-state references require code changes at compile time. The repository has no CI workflow to catch this drift. Pin the ESPHome version, apply and review the needed patches, then perform a clean validation and compile before flashing.

The sample also contains a public testing API key, the OTA password multisensor-test, and a port 80 web server without authentication. These values are clearly labeled for bench bring-up in the source, but they must be replaced with per-device secrets. Disable or protect the web UI before connecting a node to a home network.

Voice and AI Runtime

The phrase “AI voice node” can hide an important runtime split. On MultiSensor-V2, the ESP32-S3 captures microphone audio, runs micro_wake_word, controls local status feedback, and plays chimes or returned audio. When a wake word starts a conversation, ESPHome streams audio over the W5500 connection to Home Assistant.

Home Assistant then runs the selected Assist pipeline: speech-to-text, conversation or intent handling, automation, and text-to-speech. Those services may be local or cloud-based, depending on the user's Home Assistant setup.

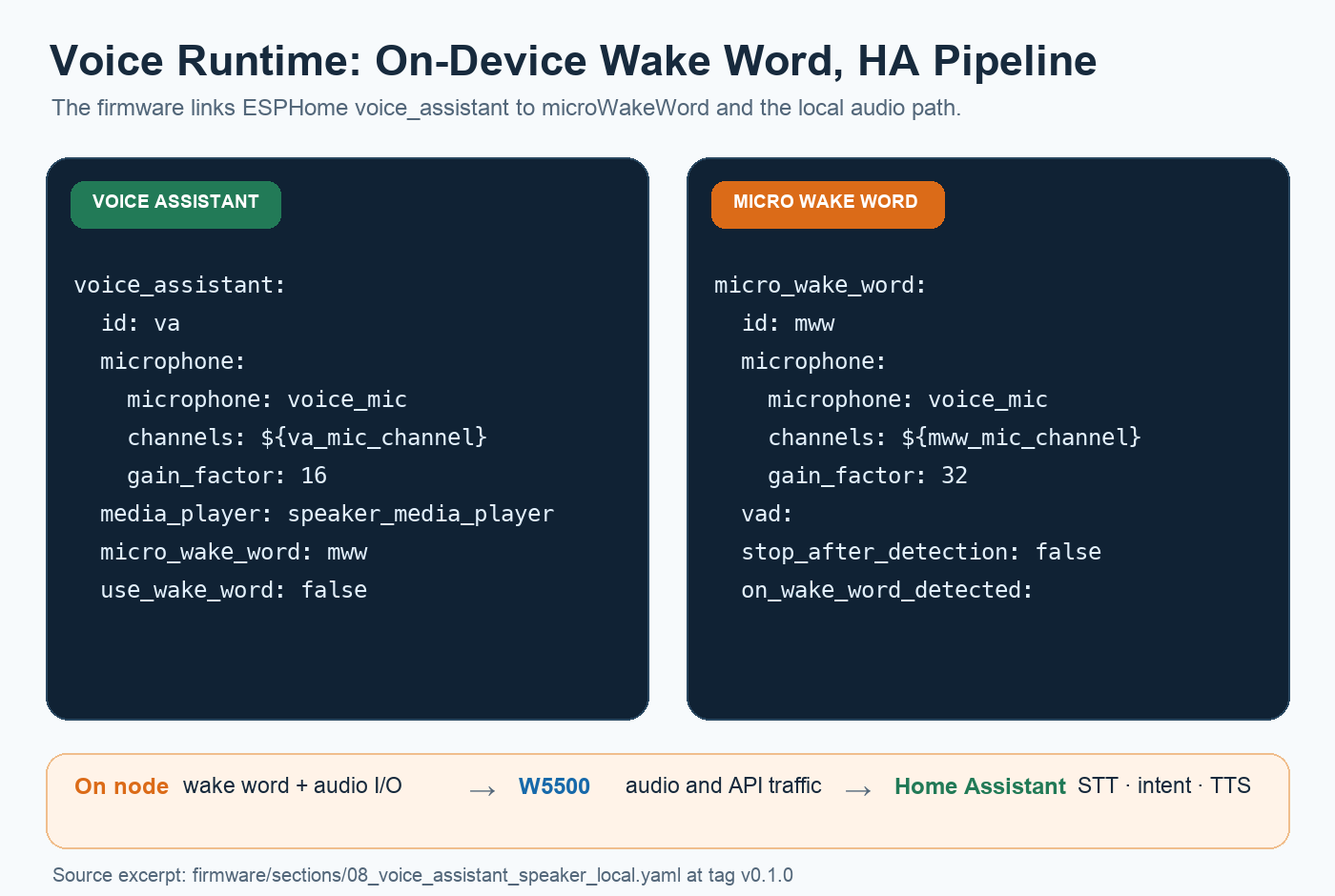

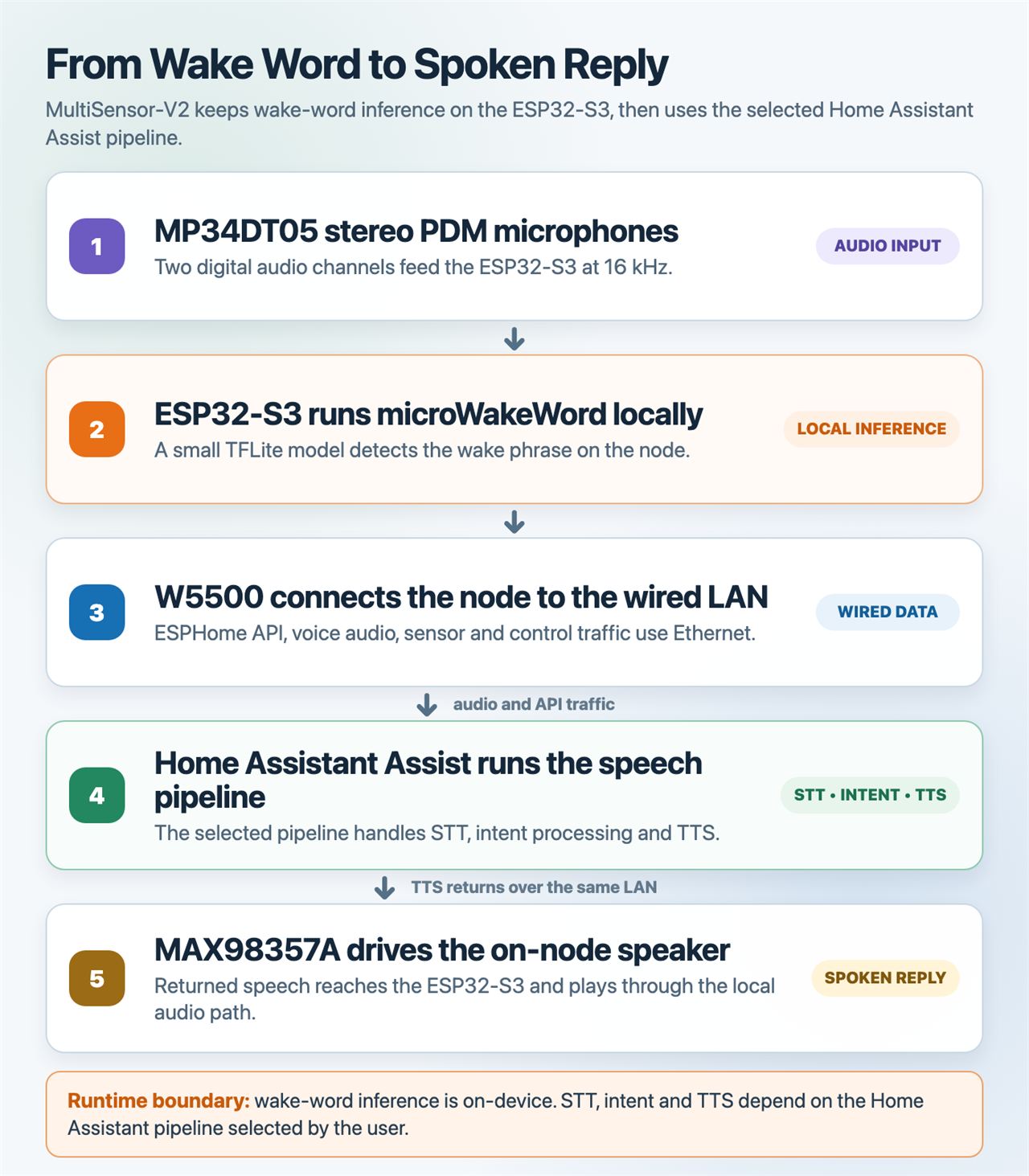

Edited source excerpt from the tagged voice firmware. It shows local microWakeWord linked to ESPHome voice_assistant, with the larger speech pipeline reached through Home Assistant.

W5500 is therefore not the AI processor. It provides the network path that makes the microphones, speaker, sensors, and Home Assistant services work as one distributed system. The repository also says Gemini and Claude helped the maker develop a first PCB, which adds a separate AI-assisted design story to the runtime voice features.

Value and Limits

MultiSensor-V2 is a useful reference for new-build homes or renovations where ceiling Ethernet is already available. One node can expose presence, environmental data, IR control, voice input, audio output, and passive BLE observations without relying on a nearby WiFi access point or separate USB power.

The maintainer reports that the board is installed and operating in their home. However, no independent public build, fork, issue, or pull request was found during this review. The repository explicitly keeps the project at beta until other builders reproduce it. The current template also needs compatibility patches for the latest tested ESPHome, and the Home Assistant configuration examples are not a complete turnkey installation package.

Current boundary: This is a source-rich v0.1.0 hardware project, not a plug-and-play commercial sensor. Patch and validate the build, replace all sample credentials, then test the assembled hardware before installation.

The README links a companion Gemini Live Bridge repository, but that link was not publicly reachable on July 24, 2026. This article therefore focuses on the verified board, tagged firmware, and standard Home Assistant Assist path.

Related WIZnet Projects

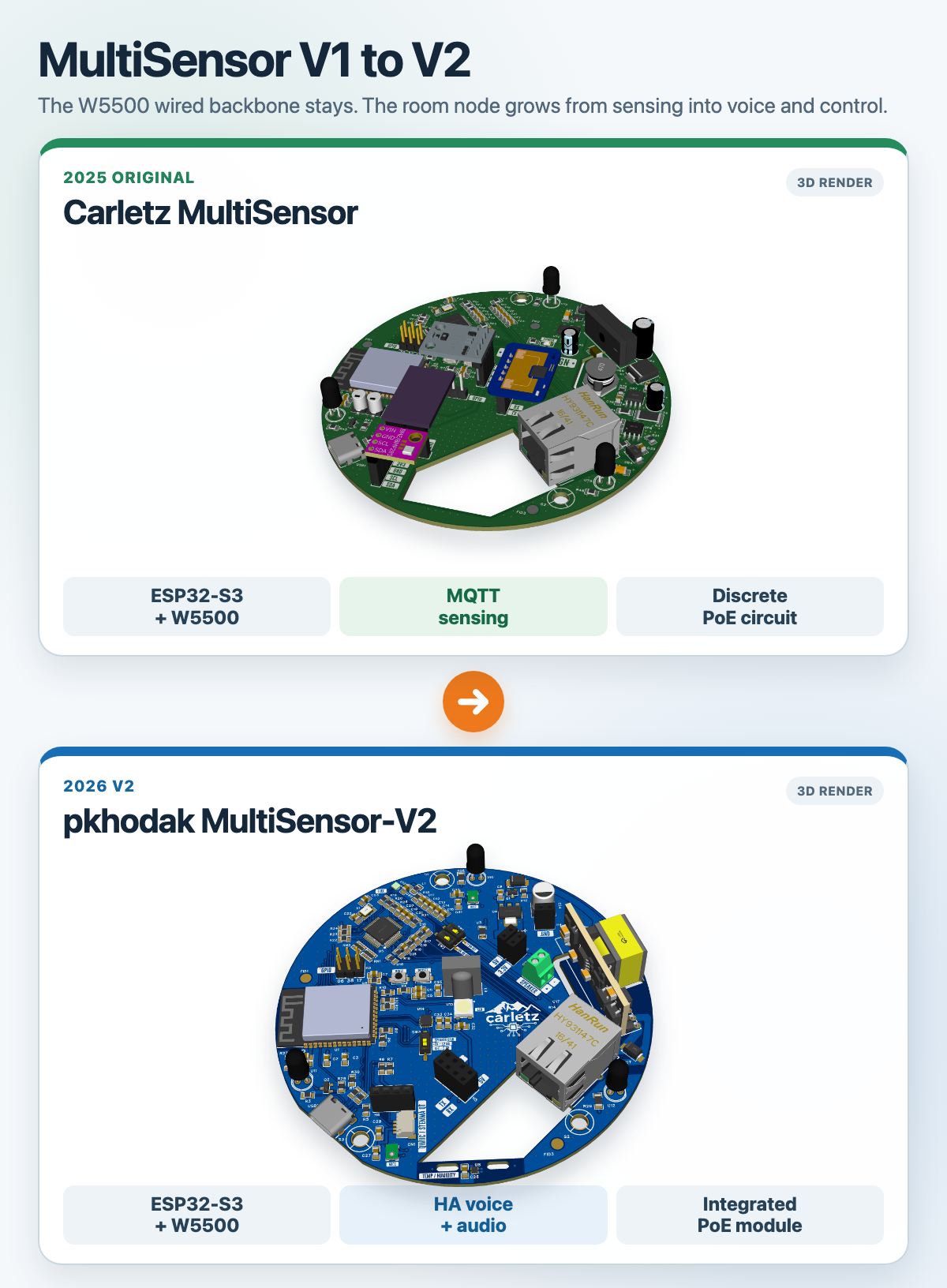

ESPHome MultiSensor Board covers the original Carletz design that MultiSensor-V2 credits as its base. MultiSensor-V2 keeps that W5500 PoE multisensor lineage while adding revised hardware, integrated PoE conversion, voice/audio, IR, and a much larger modular firmware package.

Satellite1 PoE SHOE is the closest wired Home Assistant voice architecture. MultiSensor-V2's source comments explicitly reference Satellite1 patterns for parts of its voice state and audio behavior.

Sensy-One E1 Pro Multi-Sense offers a commercial comparison for fixed-room W5500 PoE sensing. It is useful for contrasting a finished multisensor product with MultiSensor-V2's open, voice-enabled beta design.

FAQ

Q. What does W5500 do in MultiSensor-V2? It provides the SPI Ethernet interface between the ESP32-S3 and the wired Home Assistant network. Sensor, audio, command, and ESPHome API traffic use this path.

Q. Does W5500 provide PoE power? No. The same cable carries both data and power, but the separate DP1435-5V module converts the PoE input to the board's supply.

Q. Where does the voice AI run? Wake-word detection and audio I/O run on the ESP32-S3. Home Assistant and its selected providers handle speech recognition, conversation or intent processing, and speech generation.

Q. Does the recommended build need WiFi? No. The recommended template uses W5500 Ethernet. It can still scan passive BLE advertisements, but BLE is not a second IP connection.

Q. Is the board ready to install as a finished product? No. It is a v0.1.0 beta reference with manufacturing files and maintainer-reported home use. The current template needs compatibility fixes on ESPHome 2026.7.2, and its sample API, OTA, and web-server settings must be secured before deployment.
