STM32 W5500 UDP

STM32F103RC 驱动W5500，使用UDP Client主动向指定IP和端口发数据测试。

1、首先保证STM32驱动驱动W5500入网可ping通，查看文章《STM32F103RC驱动W5500入网，并可ping通》

2、设置W5500发送和接收的缓冲区大小

3、创建UDP套接字，并发送数据

测试的主函数如下：

#ifndef __STM32F10X_H
#define __STM32F10X_H
#include "stm32f10x.h"
#endif

#ifndef __Z_UTIL_TIME_H
#define __Z_UTIL_TIME_H
#include "z_util_time.h"
#endif

#ifndef __Z_HARDWARE_LED_H
#define __Z_HARDWARE_LED_H
#include "z_hardware_led.h"
#endif

#ifndef __Z_HARDWARE_SPI_H
#define __Z_HARDWARE_SPI_H
#include "z_hardware_spi.h"
#endif

#include "w5500.h"
#include "socket.h"
#include "w5500_conf.h"

uint8 buffer[128];

int main(void)
{
uint8 mac[6]={0, };
uint8 lip[4]={192,168,1,110};
uint8 sub[4]={255,255,255,0};
uint8 gw[4]={192,168,1,1};

uint8 remote_ip[4]={192,168,1,105};
uint16 remote_port=6000;
uint16 local_port=5000;
uint16 len;

init_led();
init_system_spi();
func_w5500_reset();

getMacByLockCode(mac);
setSHAR(mac);
 setSUBR(sub);
 setGAR(gw);
 setSIPR(lip);

sysinit(txsize, rxsize);
setRTR(2000);
 setRCR(3);

for(;;)
{
 socket(0, Sn_MR_UDP, local_port, 0);
 buffer[0] = 0x55;
 buffer[1] = 0xAA;
 len = 2;
 sendto(0, buffer, len, remote_ip, remote_port);

 func_led1_on();
 delay_ms(500);
 func_led1_off();
 delay_ms(500);

}
}

程序不断向192.168.1.105的IP，6000的端口发送55 AA的十六进制数据。

然而可能会发生这种现象：

通过cmd命令窗口ping 192.168.1.110可以ping通，但是PC的网络工具收不到 W5500发来的数据，以为是程序写错了，没调好，其实不是这样的。

临时解决办法，通过PC网络工具向W5500设定的IP和端口主动发一组数据（随意发），PC网络助手就可以收到W5500发来的数据了。

出现该现象的原因是：W5500写的固定IP地址，并没有向路由器报备，这个时候路由器不会给路由器不识别的设备转发数据。

当PC网络助手主动向W5500设置IP和端口发数据后，路由器会认为有这个设备（W5500），再从W5500发出来的数据，路由器就会转发。

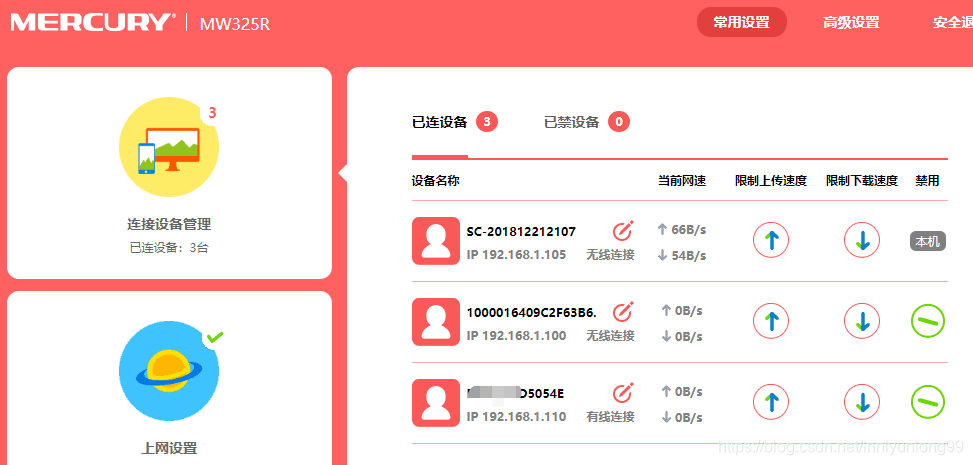

这个时候，登陆了路由器的管理页面也会看到多了一个有线连接的设备，未设置过设备名称的，路由器会显示未知设备，由于我设置过名称（通过DHCP设置的），所以路由器还是会记录录下来。附上一张图：

真正的解决办法是DHCP，动态向路由器申请IP，并报备设备信息，以后我会有文章描述。

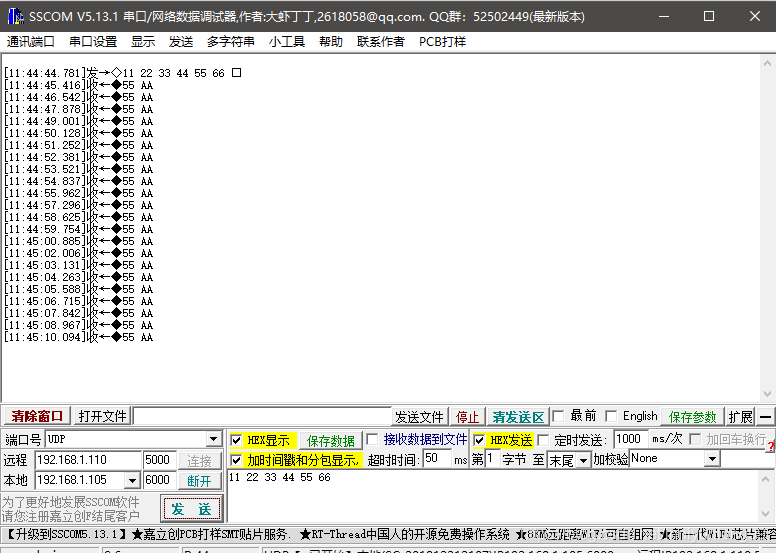

程序的测试结果图：

UDP套接字的应用场景：DHCP、DNS、NTP等。

附上本次的测试代码：工程测试代码《01_W5500_UDP_send.rar》。

再附上UDP回环测试的主函数代码，如下：

#ifndef __STM32F10X_H
#define __STM32F10X_H
#include "stm32f10x.h"
#endif

#ifndef __Z_UTIL_TIME_H
#define __Z_UTIL_TIME_H
#include "z_util_time.h"
#endif

#ifndef __Z_HARDWARE_LED_H
#define __Z_HARDWARE_LED_H
#include "z_hardware_led.h"
#endif

#ifndef __Z_HARDWARE_SPI_H
#define __Z_HARDWARE_SPI_H
#include "z_hardware_spi.h"
#endif

#include "w5500.h"
#include "socket.h"
#include "w5500_conf.h"

uint8 buffer[128];

int main(void)
{
uint8 mac[6]={0, };
uint8 lip[4]={192,168,1,110};
uint8 sub[4]={255,255,255,0};
uint8 gw[4]={192,168,1,1};

uint8 remote_ip[4]={192,168,1,105};
uint16 remote_port=6000;
uint16 local_port=5000;
uint16 len;

init_led();
init_system_spi();
func_w5500_reset();

getMacByLockCode(mac);
setSHAR(mac);
 setSUBR(sub);
 setGAR(gw);
 setSIPR(lip);

sysinit(txsize, rxsize);
setRTR(2000);
 setRCR(3);

for(;;)
{
 switch(getSn_SR(0))
 {
  case SOCK_UDP:
    delay_ms(100);
    if(getSn_IR(0) & Sn_IR_RECV)
    {
     setSn_IR(0, Sn_IR_RECV);
    }
    if((len=getSn_RX_RSR(0))>0)
    {
     memset(buffer,0,len+1);
     len = recvfrom(0,buffer, len, remote_ip,&remote_port);
     sendto(0,buffer,len, remote_ip, remote_port);
    }
  break;
  case SOCK_CLOSED:
    socket(0,Sn_MR_UDP,local_port,0);
  break;
 }

 func_led1_on();
 delay_ms(500);
 func_led1_off();
 delay_ms(500);

}
}

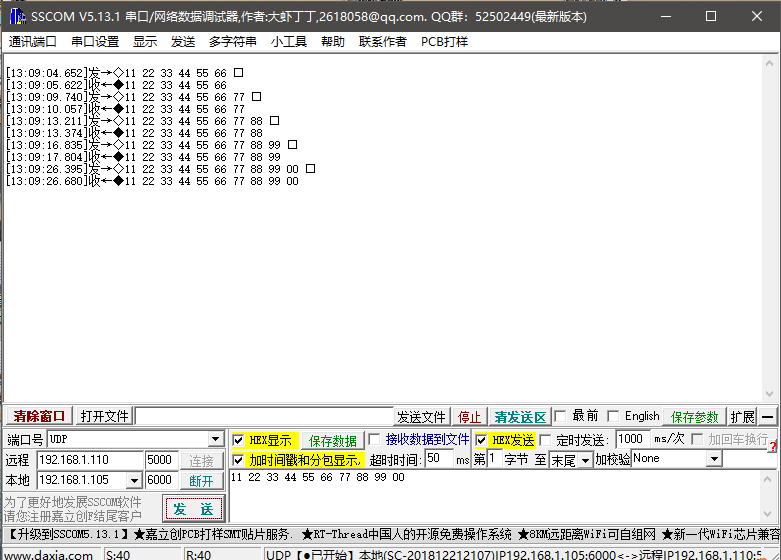

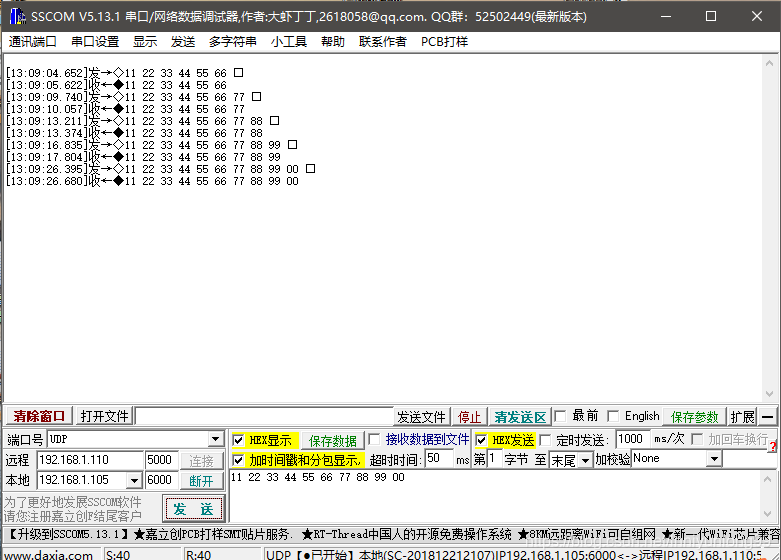

回环测试效果如下：
