solis-shelly-sdm630-bridge
solis-shelly-sdm630-bridge
0
Components
Hardware components
WIZnet - W5500
x 1
Espressif - ESP32
x 1
Project description

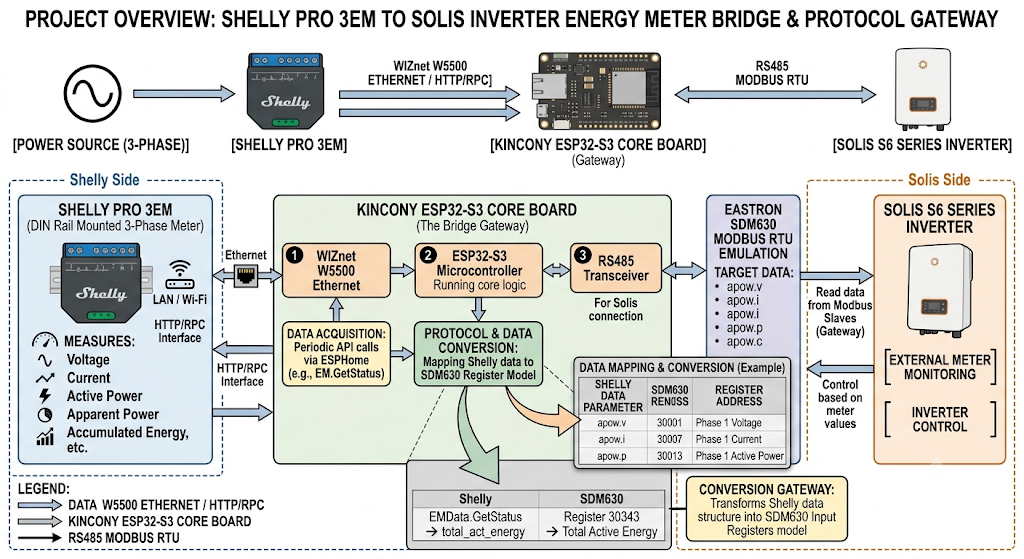

프로젝트 개요 이 프로젝트는 Shelly Pro 3EM이 측정한 3상 전력 데이터를 ESP32-S3가 읽어 Eastron SDM630 형식으로 변환하고, Solis S6 인버터에 전달하는 에너지 미터 브리지입니다. 이미지 출처 : AI 생성 핵심 데이터 흐름은 다음과 같습니다. Shelly Pro 3EM → W5500 Ethernet → ESP32-S3 → SDM630 Register 변환 → RS485 Modbus RTU → Solis S6 쉽게 말하면, Shelly가 전력을 측정하고, ESP32-S3가 그 값을 번역하며, Solis는 이를 SDM630 전력계에서 받은 데이터처럼 읽습니다. 프로젝트를 이해하는 데 필요한 주요 장비와 용어는 다음과 같습니다. Shelly Pro 3EM 3상 전압, 전류, 전력, 에너지 사용량을 측정하는 전력계입니다. 이 프로젝트의 실제 측정 데이터 소스입니다. Eastron SDM630 RS485 Modbus RTU를 지원하는 3상 전력계입니다. Solis가 지원하는 미터 중 하나이며, 이 프로젝트에서는 실제 SDM630 대신 ESP32-S3가 SDM630의 레지스터 구조를 재현합니다. Solis S6 태양광 및 에너지…
