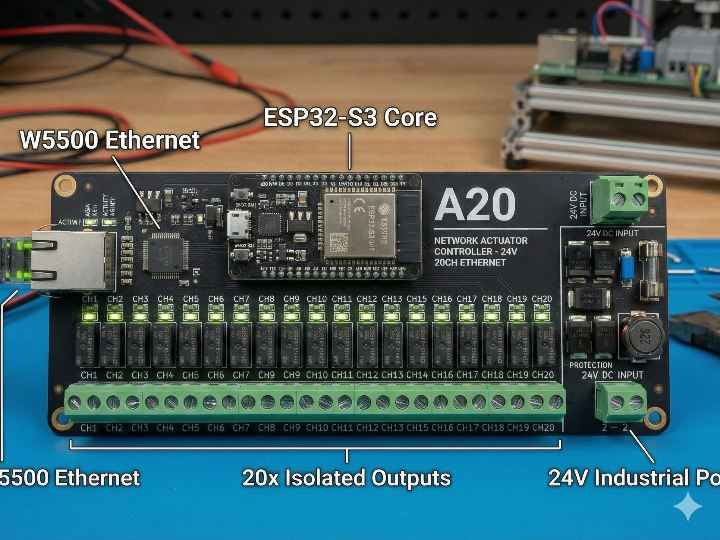

A Professional-Grade ESP32-Actuator-Controller for 20-Channel 24V Industrial Switching: ESP32-Actuat
ESP32-Actuator-Controller
0
Components
Hardware components
WIZnet - W5500
x 1
Espressif - ESP32
x 1
Project description
24V 20채널 네트워크 액추에이터 컨트롤러 이 프로젝트는 ESP32-S3를 메인 컨트롤러로 사용하고 W5500 유선 이더넷을 결합하여, 20개의 채널을 동시에 제어할 수 있는 산업용 사양의 액추에이터 스위칭 보드입니다. 1. 프로젝트 개요 및 포지셔닝 본 보드는 **“24V 입력 기반의 20채널 네트워크형 액추에이터(부하) ON/OFF 컨트롤러”**입니다. 단순한 프로토타입을 넘어 실제 현장 배선과 조립을 고려한 제조 데이터(BOM, Gerber, STEP 파일 등)가 포함된 완성도 높은 하드웨어 솔루션입니다. 주요 하드웨어 구조 전원부: 24V 입력을 Buck Converter(LMR51430)로 5V 변환 후, LDO(LD39200)를 통해 안정적인 3.3V를 공급합니다. 제어부: ESP32-S3 MCU를 중심으로 W5500 이더넷 모듈이 SPI로 연결되어 유선 네트워크를 제공합니다. 출력부: 20개의 MOSFET 기반 SSR(G3VM-61BR2) 채널을 갖추고 있으며, MCU 보호를 위해 버퍼/레벨 시프터(SN74LV4T125) 단을 거치도록 설계되었습니다. 2. 핵심 기술 포인트: W5500 이더넷 이 프로젝트에서 W5500은 단순한 통신 수단…
