A Software EtherCAT Slave on a $5 ESP32 — Spoken Fluently to a Real Beckhoff TwinCAT 3 Master, Over a W5500 in MACRAW

#EtherCAT #IndustrialFieldbus #TwinCAT3 #SoftwareESC #MACRAW #ESP32 #FactoryAutomation #FMMU #ProofOfConcept #PromiscuousCapture

📚 Hobby / educational proof-of-concept — independent implementation, verified against a real Beckhoff TwinCAT 3 master ✅ Verified: device enumerates in TwinCAT as ESP32-DO8, climbs INIT → PreOp → SafeOp → OP, Working Counter valid, 8 GPIO outputs driven live from the master

01 — What is this project?

EtherCAT is the high-speed fieldbus that runs a huge share of the world's factory automation — robot cells, CNC machines, motion control. But getting onto an EtherCAT network as a slave device normally means buying a dedicated EtherCAT Slave Controller (ESC) chip like the Beckhoff ET1100 or Microchip LAN9252. That hardware, and the documentation behind it, is a wall between a curious engineer and the protocol.

This project knocks a hole in that wall. It implements an EtherCAT slave entirely in software on a plain ESP32-WROOM-32, using a WIZnet W5500 as the raw Ethernet front end. The firmware emulates an ESC from scratch — datagram parsing, the register file, Working Counter arithmetic, the AL state machine, SII EEPROM emulation, and FMMU process-data mapping — and it's not a simulation: it was built up in four layers, each one verified against a real Beckhoff TwinCAT 3 master before the next was added.

The reference application is deliberately simple so the protocol is the star: tick a checkbox in TwinCAT, and a physical GPIO on the ESP32 goes high. Eight digital outputs, mapped through real FMMU logical addressing, driven live from an industrial PLC master over a commodity Ethernet chip.

02 — Why software EtherCAT (and where it stops)?

🔷 The honesty is the feature

This curation usually celebrates capability. Here, the limitations section is what earns trust. The author is explicit: the W5500 is a store-and-forward chip, so this slave is a stable but slow node (~5–10 ms cycle times). It cannot do Distributed Clocks (DC) or sub-millisecond cycles — that genuinely requires a hardware ESC like the LAN9252. The Vendor ID is a placeholder (0x0000DEAD), valid for the lab, not for production interoperability. Nothing is oversold. For a learning artifact about a notoriously opaque protocol, that candor is exactly what makes it useful.

🔷 A learning ladder for an opaque protocol

The architecture doc walks the ESC emulation as four verified layers: W5500 MACRAW transport → datagram parser + Working Counter + AL FSM → SII/EEPROM identity handshake → FMMU logical-to-physical mapping. Each layer is the smallest thing that TwinCAT will accept before moving on. That's a roadmap anyone can follow to actually understand EtherCAT, not just use it.

🔷 A portable protocol core

The cleanest design decision: the EtherCAT logic (ecat.c, sii.c, the ESI file) is independent of transport. The author notes that porting to a real LAN9252 for DC-capable timing changes only the W5500 transport layer — the protocol brain carries over. The W5500 is what makes the learning version cheap and accessible.

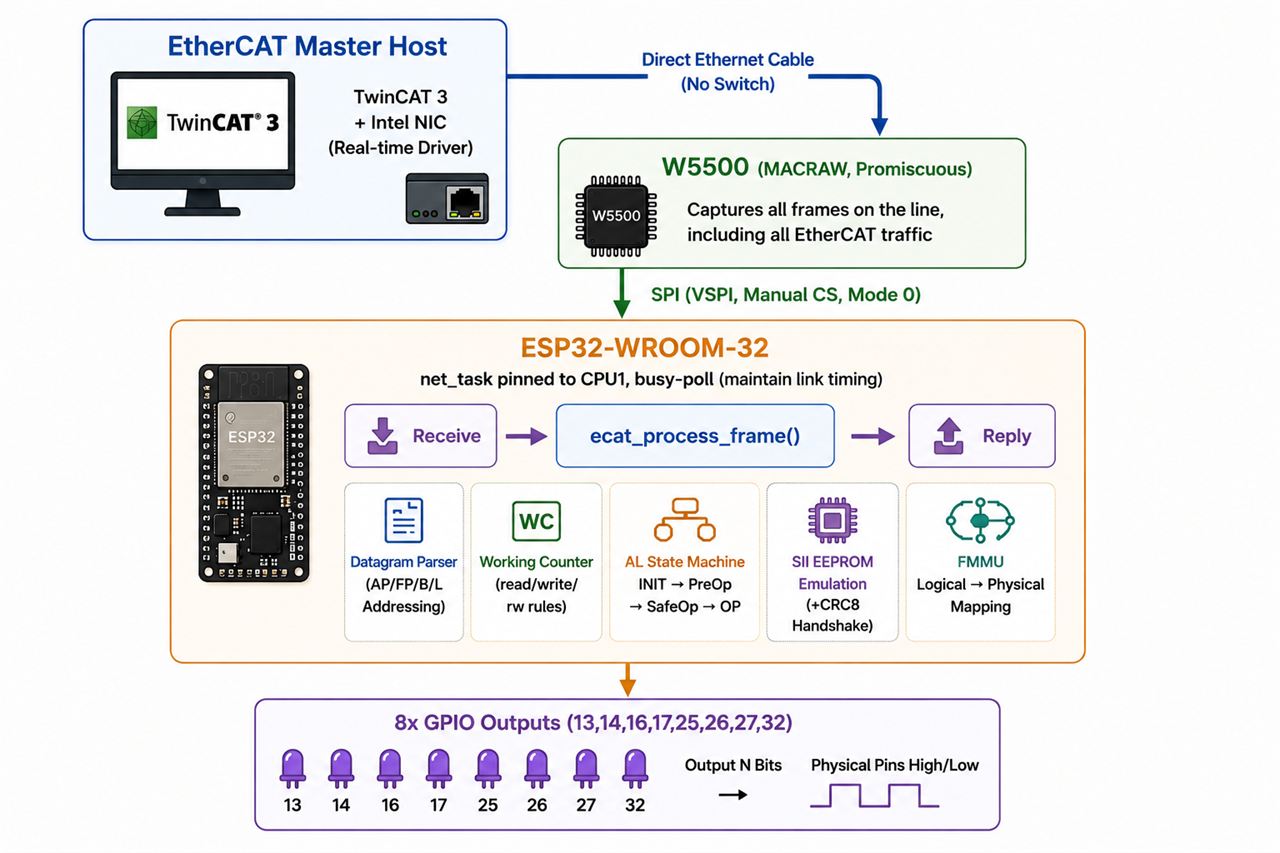

03 — System architecture

04 — Why W5500? ⭐

🔷 Mode: MACRAW, promiscuous — verified in code

This is the heart of why the W5500 fits. An EtherCAT slave must see every frame on the wire, not just frames addressed to its IP — because EtherCAT doesn't use IP at all; the master sweeps datagrams past every node. The W5500's MACRAW socket mode (Sn_MR_MACRAW, 0x04) does exactly that: raw Layer-2 Ethernet frames, no TCP/IP stack in the way. The firmware opens socket 0 in MACRAW with the MAC filter bit cleared (promiscuous), so the ESP32 captures all of the master's EtherCAT traffic:

/* MACRAW mode.  MF (bit 7) cleared => promiscuous: capture ALL frames. */ w5500_wr8(W5500_BSB_S0_REG, W5500_Sn_MR, W5500_MR_MACRAW); socket_cmd(W5500_CMD_OPEN); /* verifies Sn_SR == 0x42 (SOCK_MACRAW) before proceeding */

This is the rare project where the W5500 is used not for its famous hardware TCP/IP offload (TOE), but for the opposite: getting completely out of the way and handing the CPU raw frames. The same chip that's usually prized for doing the network stack for you is here prized for not doing it — pure L2 access is exactly what a fieldbus needs.

🔷 Why a $5 SPI chip beats a dedicated ESC for learning

A real ESC (ET1100/LAN9252) is a specialized, harder-to-source part with its own steep documentation. The W5500 is cheap, ubiquitous, 3.3 V, and speaks SPI to any MCU. By choosing MACRAW + promiscuous capture, the author turned a commodity Ethernet chip into the physical layer of an industrial fieldbus node — the entry barrier collapses from "buy and learn an ESC" to "wire up a W5500 you probably already own."

🔷 The honest trade-off, stated by the hardware itself

The W5500 is store-and-forward: a frame is fully received into the buffer before the CPU sees it, then fully sent back. That's why DC and sub-ms cycles are off the table — and why the author is upfront about ~5–10 ms operation. The chip's nature defines the project's scope, and the project documents it precisely rather than hiding it.

🔷 Verified evidence ✅

• Boot log confirms the chip: VERSIONR = 0x04, socket reaches Sn_SR = 0x42 (SOCK_MACRAW)
• TwinCAT enumerates the device by name (ESP32-DO8) via the standard SII/EEPROM identity handshake
• AL state machine climbs all the way to OP (AL state -> 0x08)
• WcState = 0 in TwinCAT confirms the Working Counter is being incremented correctly
• Writing an output bit in TwinCAT drives the matching physical GPIO high — closed-loop, master-to-pin

05 — Key components

🌐 WIZnet W5500 — MACRAW (promiscuous) raw-Ethernet front end

Socket 0 opened in Sn_MR_MACRAW with MAC filter disabled; 16 KB RX/TX buffer assigned to the single socket. Native ESP-IDF SPI master driver (no Arduino), VSPI pins, manual CS so each [addr-hi][addr-lo][control][data] frame is atomic. Handles the MACRAW RX quirk where the 2-byte big-endian length header includes itself.

🧠 ESP32-WROOM-32 (original, not S3)

net_task pinned to CPU1 in a busy-poll loop to keep frame turnaround tight and the EtherCAT link stable; CPU0 left for system housekeeping.

⚙️ Software ESC core (ecat.c, 338 lines)

Datagram parser for all four EtherCAT addressing modes (auto-increment AP*, configured FP*, broadcast B*, logical L*), correct Working Counter rules, AL finite state machine, and FMMU logical→physical mapping into process RAM that drives the GPIOs.

💾 SII EEPROM emulation (sii.c)

Emulates the ESC EEPROM register interface with CRC8 so the master reads device identity through the exact standard handshake — including a custom 16×14 device icon embedded in the ESI.

📄 ESI device description (esi/ESP32_DO8.xml)

Installed on the TwinCAT side so the slave appears as a named device with its 8-output I/O map.

06 — Application scenarios

01. Hands-on EtherCAT education

The intended use: a cheap, fully-documented, layer-by-layer way to actually learn how an EtherCAT slave talks to a master — without buying ESC silicon.

02. Rapid fieldbus prototyping

Need a throwaway EtherCAT I/O node on the bench to test a master configuration or an ESI file? An ESP32 + W5500 stands in for a real slave at relaxed cycle times.

03. Bridge to production via LAN9252

Because the protocol core is transport-independent, this is a natural first step before committing to a DC-capable LAN9252 design — the ecat.c/sii.c/ESI work carries straight over.

04. Teaching MACRAW itself

A clean, real-world reference for using the W5500 in promiscuous MACRAW mode — useful to anyone building packet sniffers, custom L2 protocols, or fieldbus front ends on the same chip.

Conclusion

An industrial EtherCAT slave, emulated in firmware on a hobby-grade ESP32, made possible because the W5500 will — when asked — stop being a TCP/IP chip and just hand you raw Ethernet frames.

• ✅ Full software ESC: datagram parser, Working Counter, AL FSM, SII EEPROM, FMMU
• ✅ Verified against a real Beckhoff TwinCAT 3 master — climbs to OP, drives live I/O
• ✅ W5500 in MACRAW promiscuous mode (Sn_MR=0x04, Sn_SR=0x42) confirmed in code and boot log
• ✅ Transport-independent protocol core — portable to a LAN9252 for DC-capable timing
• ✅ Honest, precise limitations (store-and-forward → ~5–10 ms, no DC) that make it trustworthy as a learning artifact
• ✅ Complete docs: wiring map, layer-by-layer architecture, TwinCAT setup walkthrough

From hardware TCP/IP offload to raw Layer-2 industrial fieldbus access — the W5500 turns up wherever Ethernet needs to happen, even inside an EtherCAT node where its usual headline feature is deliberately switched off. The most surprising use of a TOE chip is the one that doesn't use TOE at all.

Q&A

Q. Which W5500 socket mode does this use, and why not TOE? MACRAW (Sn_MR_MACRAW, value 0x04), with the MAC filter disabled for promiscuous capture — verified directly in w5500.c. EtherCAT runs on raw Layer-2 Ethernet with no IP, and the master's datagrams sweep past every node, so the slave must capture all frames. The W5500's hardware TCP/IP (TOE) would actively get in the way; MACRAW is the only correct choice here.

Q. Is it real or simulated? Real, on hardware. The boot log reads back the W5500 VERSIONR and MACRAW socket status, and the device enumerates and reaches OP under an actual TwinCAT 3 master driving physical GPIOs. It is, by the author's own framing, a proof-of-concept — not a certified product.

Q. Why can't it do hard real-time EtherCAT? Because the W5500 is store-and-forward: frames are buffered in full before the CPU sees them and before they're sent back, which precludes Distributed Clocks and sub-millisecond cycles. That's an inherent property of the chip, and the project is explicit about it (~5–10 ms cycle times). For DC-capable timing the author points to a LAN9252 port, reusing the same protocol code.

Q. Is the code complete and buildable? Yes. ESP-IDF project (developed on v6.0.1) with CMakeLists.txt, sdkconfig.defaults, full main/ sources (W5500 driver, ESC core, SII emulation), the ESI file, plus WIRING.md and ARCHITECTURE.md. Build/flash/monitor steps and the complete TwinCAT setup are documented.

5천 원짜리 ESP32 위에 구현한 소프트웨어 EtherCAT 슬레이브 — W5500의 MACRAW로 진짜 Beckhoff TwinCAT 3 마스터와 대화하다

#EtherCAT #산업용필드버스 #TwinCAT3 #소프트웨어ESC #MACRAW #ESP32 #공장자동화 #FMMU #개념검증 #프로미스큐어스캡처

📚 취미/교육용 개념검증(PoC) — 독립 구현, 실제 Beckhoff TwinCAT 3 마스터로 검증 ✅ 검증됨: TwinCAT에서 ESP32-DO8로 인식, INIT→PreOp→SafeOp→OP 단계 진입, Working Counter 정상, 마스터에서 GPIO 8채널 실시간 구동

01 — 어떤 프로젝트인가?

EtherCAT은 전 세계 공장 자동화의 상당 부분 — 로봇 셀, CNC 공작기계, 모션 제어 — 을 돌리는 고속 필드버스다. 그런데 슬레이브 장치로 EtherCAT 네트워크에 올라타려면 보통 Beckhoff ET1100이나 Microchip LAN9252 같은 전용 EtherCAT 슬레이브 컨트롤러(ESC) 칩을 사야 한다. 그 하드웨어와 그 뒤에 숨은 방대한 문서가, 호기심 많은 엔지니어와 이 프로토콜 사이를 가로막는 벽이다.

이 프로젝트는 그 벽에 구멍을 낸다. 평범한 ESP32-WROOM-32 위에서 EtherCAT 슬레이브를 순수 소프트웨어로 구현하고, WIZnet W5500을 생(raw) 이더넷 프런트엔드로 쓴다. 펌웨어가 ESC를 밑바닥부터 에뮬레이션한다 — 데이터그램 파싱, 레지스터 파일, Working Counter 연산, AL 상태머신, SII EEPROM 에뮬레이션, FMMU 프로세스 데이터 매핑까지. 그리고 시뮬레이션이 아니다: 네 개의 계층으로 쌓아 올리되, 각 계층을 실제 Beckhoff TwinCAT 3 마스터로 검증한 뒤에야 다음 계층을 올렸다.

레퍼런스 애플리케이션은 일부러 단순하게 만들어 프로토콜이 주인공이 되게 했다: TwinCAT에서 체크박스 하나를 켜면 ESP32의 물리 GPIO 핀이 High로 올라간다. 진짜 FMMU 논리 주소지정을 거친 디지털 출력 8채널을, 산업용 PLC 마스터가 범용 이더넷 칩 너머로 실시간 구동한다.

02 — 왜 소프트웨어 EtherCAT인가 (그리고 어디서 멈추는가)?

🔷 솔직함이 곧 강점이다

이 큐레이션은 보통 "할 수 있는 것"을 칭송한다. 그런데 이 프로젝트는 한계 섹션이 신뢰를 만든다. 저자는 분명히 못 박는다: W5500은 store-and-forward 칩이라 이 슬레이브는 **안정적이지만 느린 노드(약 5~10 ms 사이클)**라고. Distributed Clocks(DC)나 sub-ms 사이클은 불가능하며, 그건 LAN9252 같은 하드웨어 ESC가 있어야 한다. Vendor ID는 플레이스홀더(0x0000DEAD)로 실험실용일 뿐 양산 상호운용에는 못 쓴다. 무엇 하나 과장하지 않는다. 악명 높게 불투명한 프로토콜을 배우는 학습 자료로서, 이 솔직함이야말로 이 프로젝트를 쓸모 있게 만든다.

🔷 불투명한 프로토콜을 위한 학습 사다리

아키텍처 문서는 ESC 에뮬레이션을 검증된 4계층으로 풀어낸다: W5500 MACRAW 전송 → 데이터그램 파서 + Working Counter + AL FSM → SII/EEPROM 신원 핸드셰이크 → FMMU 논리-물리 매핑. 각 계층은 TwinCAT이 받아들이는 "다음으로 넘어가기 위한 최소 단위"다. EtherCAT을 그냥 쓰는 게 아니라 이해하려는 누구나 따라갈 수 있는 로드맵이다.

🔷 이식 가능한 프로토콜 코어

가장 깔끔한 설계 판단: EtherCAT 로직(ecat.c, sii.c, ESI 파일)이 전송 계층과 독립적이라는 점이다. 저자는 DC 가능한 타이밍을 위해 실제 LAN9252로 포팅할 때 바뀌는 건 W5500 전송 계층뿐이고 프로토콜 두뇌는 그대로 넘어간다고 짚는다. W5500은 학습용 버전을 싸고 접근 가능하게 만드는 역할이다.

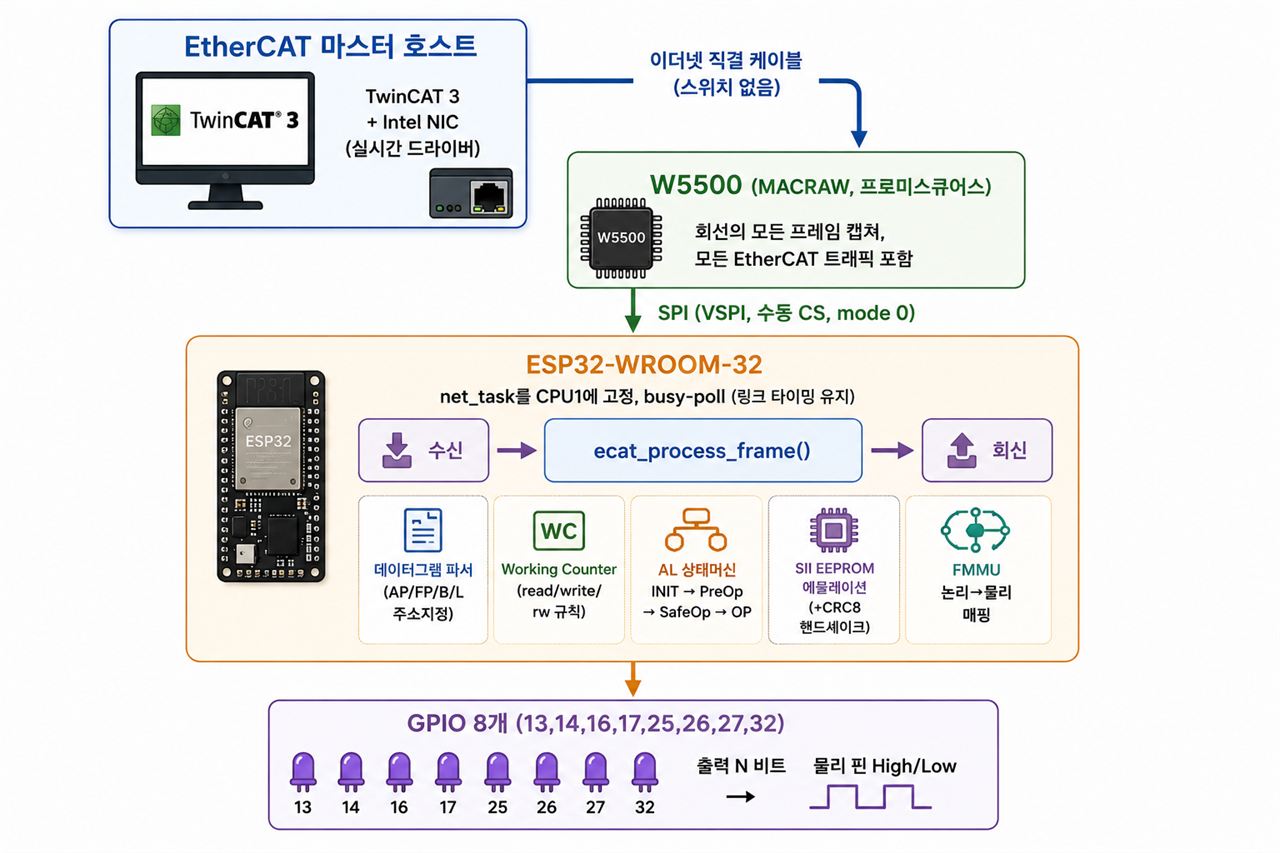

03 — 시스템 아키텍처
