Arduino Nano-Based, Stable Wired I/O Solution: W5500 Ethernet MQTT 8-Channel Opto-Isolated I/O Board

Project description

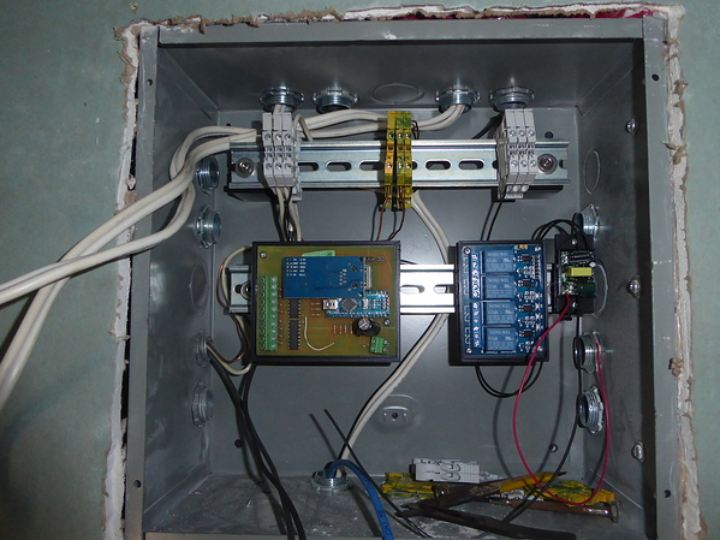

Home Automation 시스템을 구축할 때, 센서와 액추에이터를 제어하는 안정적인 입출력(I/O) 장치는 핵심 요소입니다. 와이파이(Wi-Fi) 기반 솔루션이 보편적이지만, 핵심적인 제어부에서는 유선 연결의 신뢰성이 여전히 중요합니다. 여기, Home Assistant 커뮤니티에서 공유된 "Arduino Nano W5500 Ethernet MQTT 기반 8채널 광절연 I/O 보드" 프로젝트는 이러한 요구를 충족시키기 위해 설계된 견고한 솔루션입니다. 1. 프로젝트의 배경 및 목적 이 프로젝트는 제작자(AaronCake)가 기존 시중 제품들이 '이더넷 연결', 'MQTT 지원', '사용자 정의 펌웨어 실행'이라는 세 가지 핵심 요구 사항을 모두 만족시키지 못한다는 점에 착안하여 직접 PCB를 설계한 데서 출발했습니다. 결과적으로 이 보드는 Home Assistant 설치에서 안정적인 I/O를 제공하여, 실내의 모든 기본 스위치와 릴레이 제어를 담당하는 마스터 제어 보드 역할을 수행합니다. 2. 핵심 하드웨어 구성 이 보드의 설계는 단순성과 신뢰성에 중점을 둡니다. 메인 컨트롤러: Arduino Nano를 사용하여 광범위한 접근성과 검증된 환경을…
