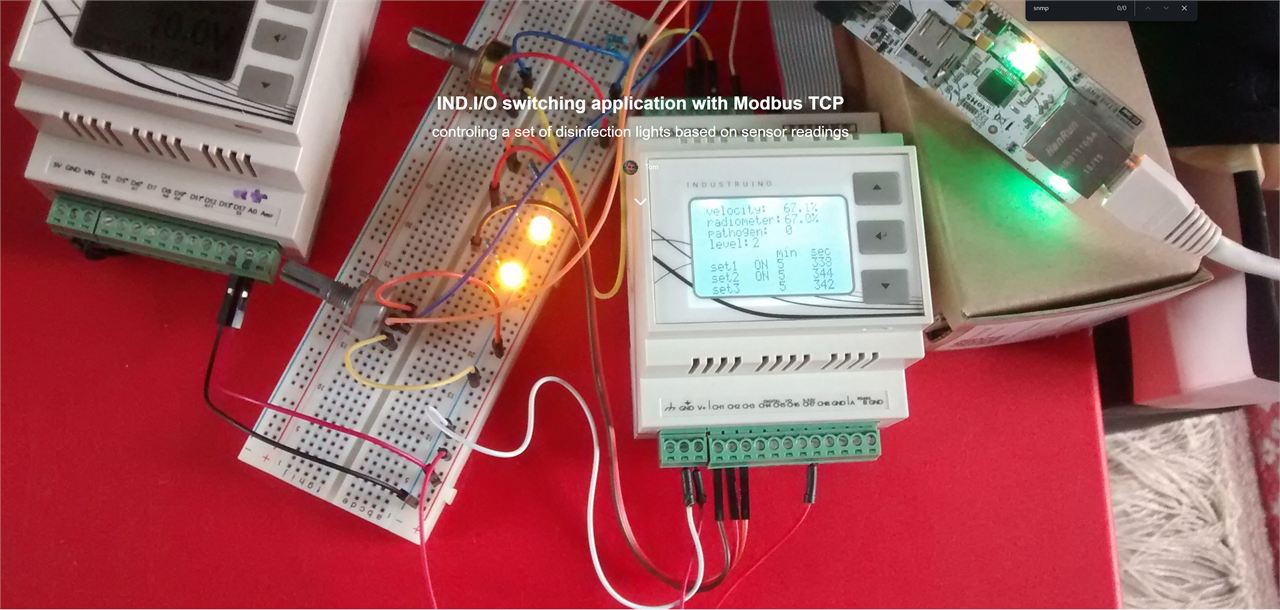

IND.I/O switching application with Modbus TCP

Components

Hardware components

Project description

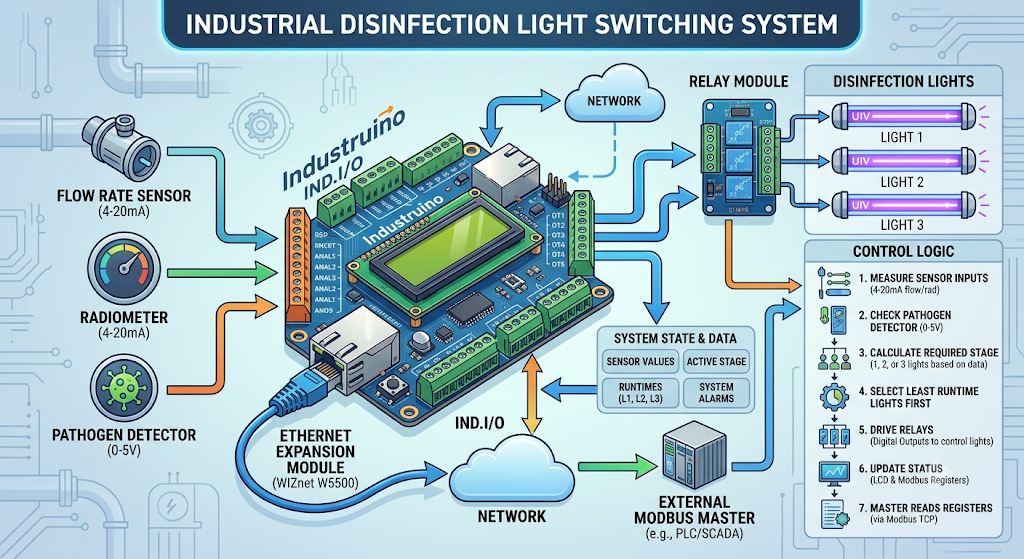

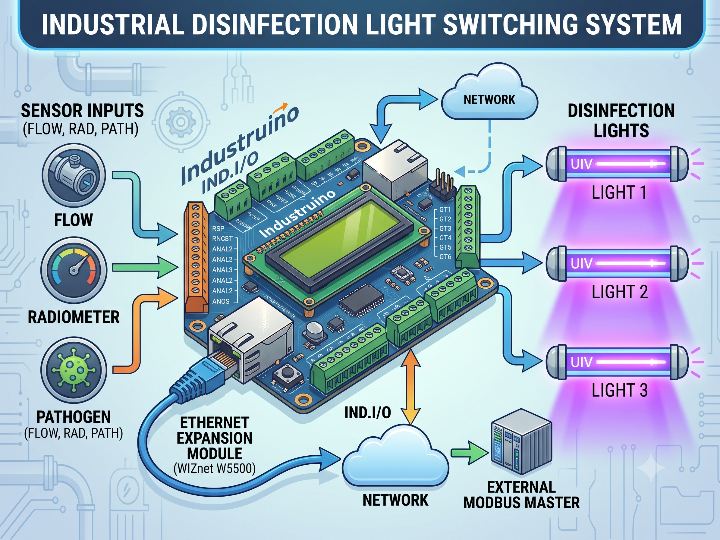

프로젝트 개요와 동작 이 프로젝트는 Industruino IND.I/O를 이용해 센서 상태에 따라 세 개의 소독 조명을 자동으로 제어하는 산업용 스위칭 시스템입니다. IND.I/O는 유속 센서와 방사계에서 전달되는 4–20mA 신호, 병원체 감지기의 0–5V 신호를 읽습니다. 측정된 값에 따라 필요한 조명 수를 결정하고, 세 개의 디지털 출력으로 릴레이를 제어합니다. WIZnet W5500이 탑재된 Ethernet Expansion Module은 IND.I/O를 Modbus TCP 네트워크에 연결합니다. 외부 Modbus Master는 Ethernet을 통해 센서값, 조명 동작 단계, 누적 운전 시간과 시스템 상태를 확인할 수 있습니다. 전체 동작은 다음 순서로 진행됩니다. IND.I/O가 유속 센서와 방사계의 4–20mA 신호를 측정합니다. 병원체 감지기의 0–5V 신호를 함께 확인합니다. 측정값을 기준으로 필요한 조명 수를 1단계부터 3단계까지 계산합니다. 사용 시간이 가장 짧은 조명을 우선 선택합니다. 디지털 출력으로 릴레이를 구동합니다. 현재 상태를 LCD와 Modbus TCP 입력 레지스터에 기록합니다. 외부 Modbus Master가 해당…
