[W5100S] W5100S Transmission Speed Test (W5100S -> PC)

[W5100S]
W5100S Transmission Speed Test (W5100S -> PC)

WIZnet

Published August 30, 2022

Original author: 아이구Original source (new tab)

[W5100S] W5100S Transmission Speed Test (W5100S -> PC)

Components

Hardware components
W5100S-EVB

WIZnet - W5100S-EVB

x 1

Project description

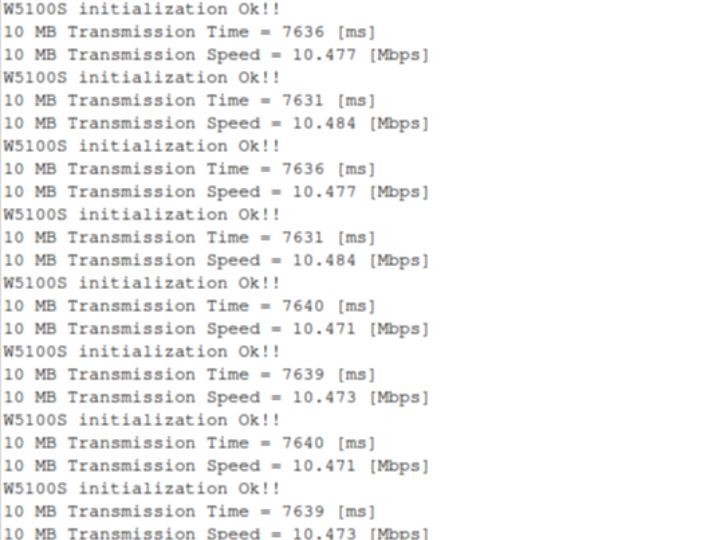

제목과 같이 W5100S의 실제 전송 속도 테스트를 해봤습니다. - TCP 소켓 통신을 사용했습니다. - W5100S 인터페이스는 SPI를 사용했습니다. - PC 측은 QT를 이용한 HOST를 사용했습니다. - PC <-> 공유기 <-> W5100S 의 연결 관계를 갖습니다. - 20 kB 짜리 데이터를 512번 (10MB) 전송 했습니다. - W5100S의 전송 버퍼 크기는 8kB로 설정 했습니다. - 사용 MCU는 STM32F103VC 입니다. - SPI 클럭은 18 MHz 입니다. 위와 같은 사항으로 테스트를 진행 했습니다. 아래와 같은 코드가 사용 됐습니다. 아래 코드는 이해를 돕기 위해 각색되었습니다. 실제 코드는 아래 링크를 참고하세요. https://github.com/mymy49/yss_example_project/blob/00fd515d8eba97f595642a376c94e9b55334f745/%5BSTM32F103VC%5Dbootloader_using_W5100S/bootloader/prj/src/task/task_program.cpp#L140
