IEEE 802.3 10Base-T (1)

Project description

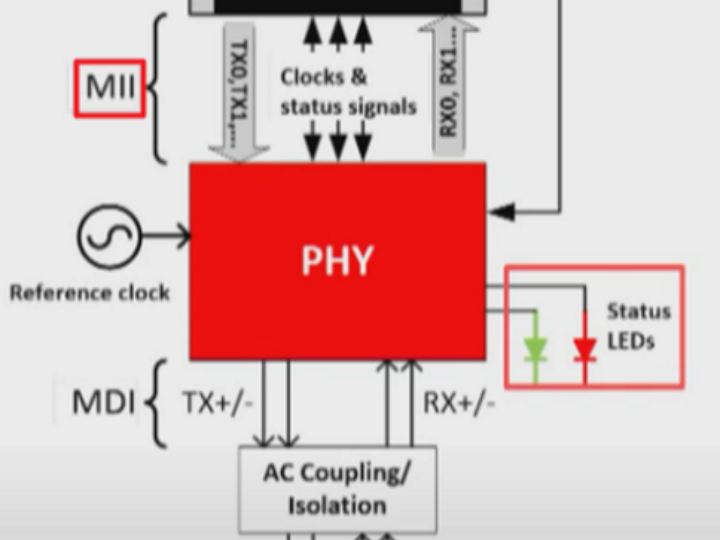

IEEE 802.3 10Base-T 표준은 이더넷 통신의 초창기 스펙 중 하나로, 특히 UTP (Unshielded Twisted Pair) 케이블을 사용하여 10Mbps의 속도로 데이터를 전송합니다. Twist Pair UTP 케이블의 주요 차동 신호는 TX+(전송 양성), TX-(전송 음성), RX+(수신 양성), RX-(수신 음성)입니다. 차동 신호의 사용은 외부의 전기적 노이즈나 간섭에 강한 통신을 가능하게 합니다. 그렇기 때문에 이더넷은 다양한 환경에서의 안정적인 데이터 전송을 보장합니다. PHY (Physical Layer) 칩은 이러한 디퍼런셜 신호를 처리하는 핵심 구성 요소입니다. PHY 내부에서는 먼저 이러한 아날로그 차동 신호가 ADC (Analog to Digital Converter)를 통해 디지털 데이터로 변환됩니다. 이 변환 과정은 신호의 진폭, 주파수, 위상 등의 변화를 디지털 값으로 해석하는 단계를 포함합니다. 변환된 디지털 신호는 그 후 MII (Media Independent Interface) 포맷으로 재포맷됩니다. MII는 PHY 칩과 MAC (Media Access Control) 레이어 사이의 표준화된 인터페이스로…
