A S2E module using W5100 and AVR MCU

This is a S2E module using W5100 and AVR MCU.

chen

Published December 05, 2022 · © Apache License 2.0 (Apache-2.0)

90 UCC

1 WCC

12 VAR

Original author: patch1982 · ChinaOriginal source (new tab)

A S2E module using W5100 and AVR MCU

Components

Hardware components
W5100

WIZnet - W5100

x 1

Project description

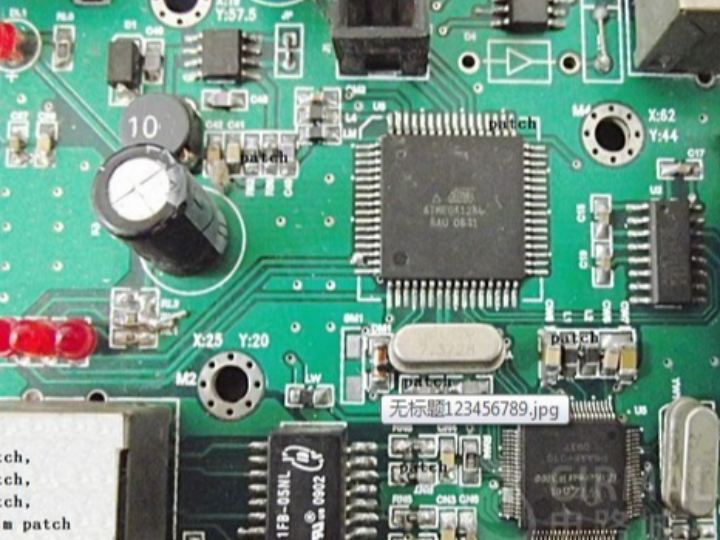

方案介绍 mcu采用at公司avr系列mega64，网络芯片采用韩国wiznet内含网络协议的w5100。 mega64使用7.3728mhz晶体作为外部时钟。 其usart0扩展为rs485 usart1扩展为rs232 w5100与mega64之间使用spi接口连接。配置为100m带宽。 电源部分使用mc34063提供系统3.3v电源。 硬件方案框图如下： 两个图纸可以正常使用 下图为测试完成电路板 附件内容包括： 原理图用altium打开，pcb用pads2007打开。 相关文件（1） 下载所有附件 Mega64+w5100.rar 下载 描述：原理图用altium打开，pcb用pads2007打开。
