How Does a Smart Vending Machine Authenticate Purchases Over Ethernet with WIZnet W5500?

📌 Overview

Rhitvik is an embedded systems engineer who, while developing a startup in India, designed and built a cashless vending machine from scratch using AVR microcontrollers and custom PCBs. The project reached production: 10 units were deployed at Rajasthan IT Day 2017 and shown at the Jaipur Literature Fest 2016, and the startup placed third at the Startup Inspire competition at the Indian Industrial Fair 2016, competing against 102 teams from across the country.

The machine lets a user pay through a mobile app, receive a one-time code, enter it on the machine's keypad, and collect the dispensed product. Every purchase code goes over the network for authentication: the WIZnet W5500 Ethernet chip opens a WebSocket connection to a cloud server, sends the code, receives the dispatch command in return (which shelf, which quantity), and signals the local controller to run the motor. That network path is the only link between the machine and the outside world, making the W5500 the single Ethernet gateway for the whole system.

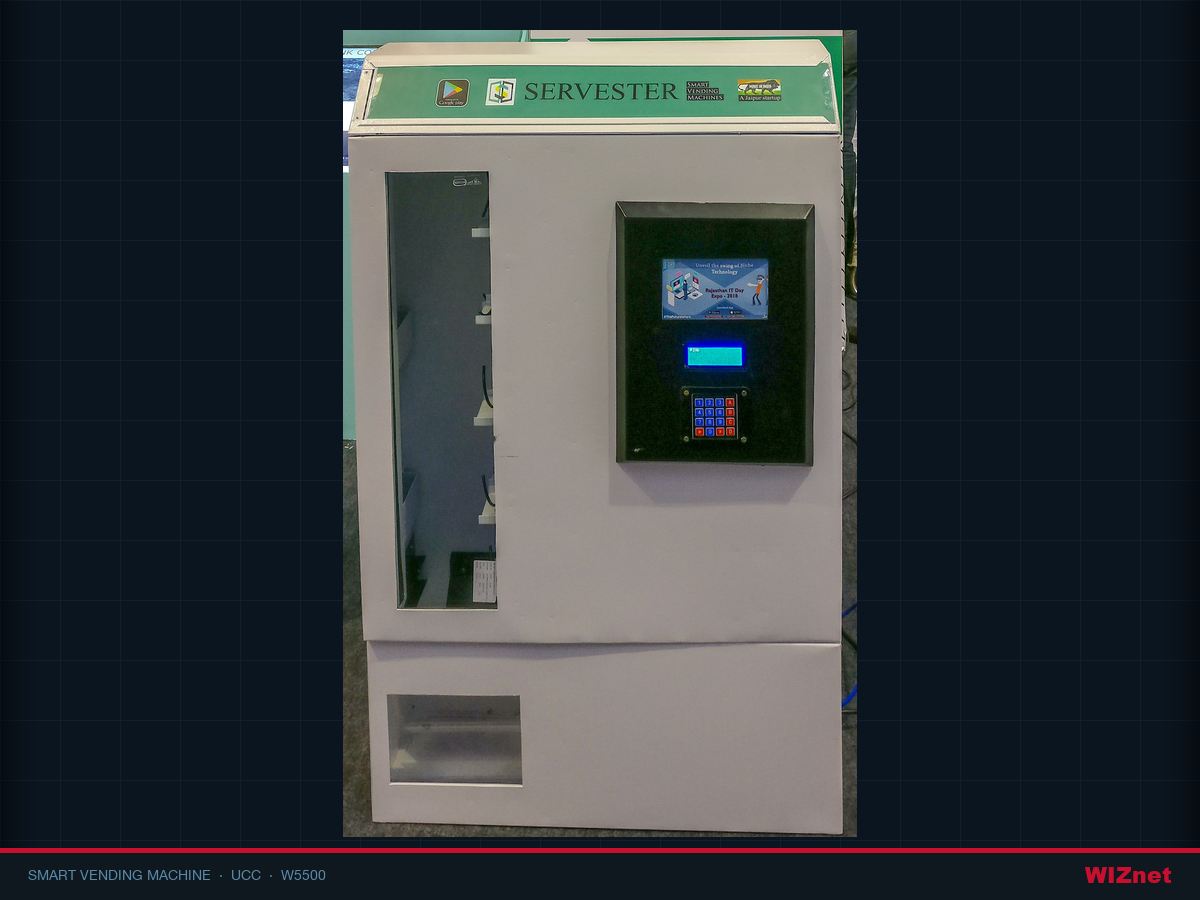

The Smart Vending Machine Gen-2: a wall-mountable cashless vending unit that authenticates purchases over a WIZnet W5500 Ethernet link.

System Configuration

The machine uses four separate AVR microcontrollers, each with a dedicated job, coordinated over a shared 4-bit parallel bus. The W5500 handles the Ethernet link over SPI and runs the entire cloud communication independently of the other MCUs.

• ATmega328PU: master communication controller, connects to every other subsystem including the Ethernet controller, motor driver controller, sensor grid controller, and HMI.
• ATmega16: HMI controller, reads the PIN code entered on the keypad and drives the status display.
• ATmega32: motor and sensor controller, drives the motor that ejects the product and reads from the IR sensor grid to confirm a successful drop.
• ATmega8: IR sensor grid controller, monitors 16 IR sensors across the product slots and sends alerts on tampering.
• WIZnet W5500: hardwired TCP/IP Ethernet chip connected to the ATmega328PU over SPI; runs the WebSocket client that authenticates purchase codes with the cloud server.
• Libraries: Arduino Ethernet library for W5500 DHCP and socket, WebSocketClient by Pablo, AESLib for optional encryption, ArduinoJson.

System Architecture and Data Flow

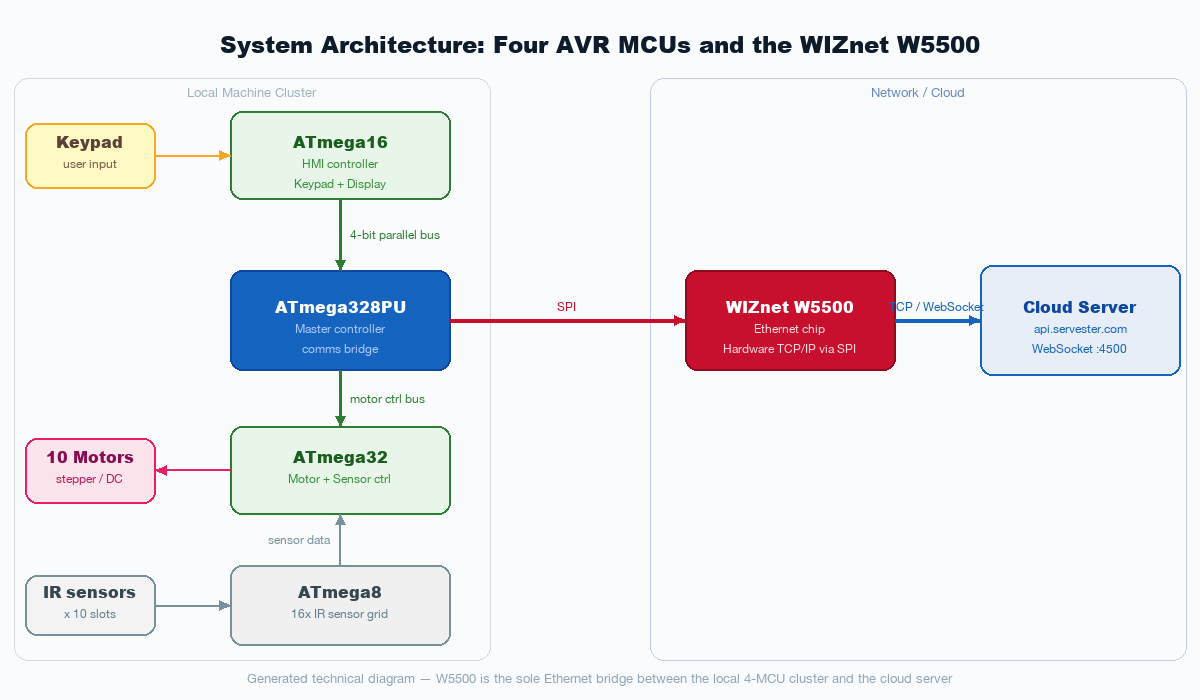

Generated technical diagram: the W5500 is the sole Ethernet gateway between the local four-MCU cluster and the cloud server; each MCU handles one dedicated role.

The purchase flow runs through a state machine:

1. User enters PIN on the keypad connected to the ATmega16 (HMI).
2. ATmega16 transmits digits to the ATmega328PU over a clocked 4-bit parallel bus.
3. ATmega328PU passes the OTP to the W5500 over SPI.
4. W5500 sends the code to the server via WebSocket (TCP, port 4500, DHCP address).
5. Server replies with a dispatch command: O <orderId> <quantity> <shelf>.
6. ATmega328PU commands the ATmega32 (motor controller) with the shelf number, via the same 4-bit bus.
7. ATmega32 runs the motor for the chosen slot until the IR sensor grid (ATmega8) confirms the product has dropped.
8. ATmega328PU sends dispatch ACK to the server over the WebSocket connection.

If the PIN is wrong the server replies with an error event and the machine resets. If the Ethernet connection drops, the W5500 re-initiates DHCP and re-opens the WebSocket before the next request.

Inside the Machine

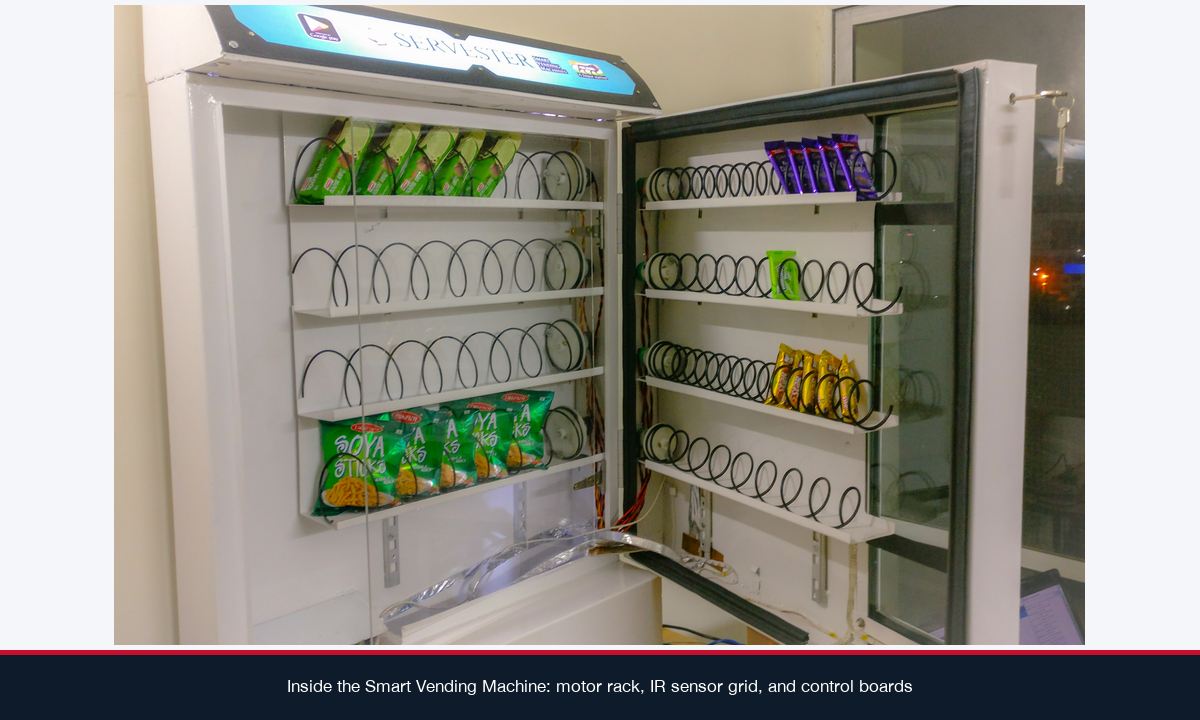

Inside the Smart Vending Machine: motor rack (bottom), IR sensor grid (product slots), and the control board assembly.

The physical design is compact and wall-mountable. Each product slot has a dedicated motor and a pair of IR sensors to confirm whether the product dropped successfully. The IR grid is driven by the ATmega8 and feeds status back to the ATmega32 motor controller, which closes the feedback loop without involving the cloud until confirmation is needed. Power comes from a modified PC power supply unit, providing 5V for the MCUs and 12V for the motors.

⚙️ Role of the WIZnet W5500

The W5500 is the only external network interface in the machine. No cellular or Wi-Fi is used; the machine assumes a wired Ethernet connection at the installation site, which is typical for fixed wall-mounted equipment in commercial or institutional settings.

The Arduino Ethernet library uses the W5500's hardware TCP/IP stack to handle DHCP, TCP connection management, and socket operations via SPI, so the ATmega328PU does not run a software network stack. The WebSocket handshake and message framing layer runs on top of the Arduino Ethernet client, leaving the W5500 to handle the IP-layer work in hardware. This matters for a low-power AVR: offloading TCP/IP to the W5500 leaves the ATmega328PU free to manage the 4-bit inter-MCU bus, parse server messages, and coordinate the dispatch lifecycle.

The state machine in the Ethernet controller code (SocketClient_Ethernet_StateMachine_polled.ino) reflects this cleanly: the W5500 handles connectivity, and the application layer above it handles only machine state (register, send OTP, wait for order, command machine, send ACK).

From Gen-1 to Gen-2, and Into the Field

The Smart Vending Machine Gen-1, the first version deployed in the field; the Gen-2 brought a more compact and refined mechanical design.

The project went through two hardware revisions. Gen-1 established the architecture and was the version shown at Jaipur Literature Fest 2016 and used for the Startup Inspire competition. Gen-2 refined the mechanical chassis and control board layout, and was the version deployed in quantity at Rajasthan IT Day 2017. Custom PCBs for the control board, the sensor RX board, and the sensor TX board were all fabricated, with Gerber files and pick-and-place data included in the repository.

The scale of the deployment is notable: 10 machines running simultaneously at a government technology event, distributing goodies and gifts to participants, is a meaningful real-world test for an embedded project that started as a startup idea.

Where It Fits and What It Does Not Cover

This project is a complete embedded reference for a cashless IoT vending machine: custom PCBs, firmware for four AVR MCUs, Ethernet socket client code, inter-MCU bus protocol, IR sensor grid, and motor control. It is well-suited as a starting point or reference for anyone building fixed-network embedded machines that need a simple cloud authentication or command loop.

The server-side code (the backend that receives OTPs, verifies them against purchases, and replies with dispatch commands) is not in the repository. The machine is also designed for a fixed Ethernet connection only; a site without wired Ethernet would need an additional gateway or a different network interface. The IR sensor feedback prevents false dispatch acknowledgments, but the code does not include a full inventory management layer.

Related WIZnet Maker Projects

Cashless and IoT-connected vending machines are a recurring theme on the Maker site. These three projects connect to the same problem space from different angles.

MDB Arduino Cashless connects a vending machine to a cashless payment system using the MDB (Multi-Drop Bus) protocol and a WIZnet Ethernet chip. Where this project builds the entire machine from AVR MCUs up, Hannah's project focuses on adding a cashless payment interface to an existing vending machine over MDB, which is the industry-standard protocol between vending machines and payment terminals. The two complement each other: one for building a machine, one for connecting an existing one to a payment network.

Easymeal IoT MDB Router is an IoT gateway that bridges a vending machine's MDB bus to the cloud using a WIZnet W5500. Where Rhitvik's machine is a standalone unit with its own controller, Easymeal connects existing vending machines to cloud services through their MDB ports. Both use the W5500 for the Ethernet link to the cloud, but the Easymeal project targets the retrofit case and uses the MDB protocol for machine communication.

Vending Machine / Cashless Device Implementation covers cashless payment implementation for vending machines, which is the same problem this project solves from the user-facing side. Comparing the two shows different approaches to the same cashless purchase loop, useful context for anyone designing a similar system.

❓ FAQ

Q. What does the WIZnet W5500 do in this vending machine? The W5500 is the Ethernet gateway for the whole machine. It connects to the cloud server over TCP using a WebSocket client, sends the purchase PIN entered by the user for authentication, receives a dispatch command (shelf number and quantity) back from the server, and confirms successful delivery. No other part of the machine communicates with the outside world.

Q. Why does the machine use four separate AVR microcontrollers instead of one? Each MCU handles exactly one task: ATmega16 reads the keypad and drives the display, ATmega32 controls motors and reads the IR sensor grid, ATmega8 monitors 16 IR sensors, and ATmega328PU coordinates all of them and bridges to the W5500 over SPI. Splitting the workload like this keeps each MCU's firmware simple and makes it easier to debug and replace individual subsystems.

Q. How does the machine confirm that a product was successfully dispensed? The ATmega8 runs 16 IR sensors, one for each product slot. When a motor runs and a product falls, the IR beam is broken. The ATmega8 signals the ATmega32 motor controller, which stops the motor and reports success to the ATmega328PU master. Only after this confirmation does the machine send the dispatch acknowledgment to the server.

Q. Is there a mobile app for this machine? Yes. The purchase flow relies on a mobile app: the user browses inventory, selects a product, pays through the app, and receives a one-time code. The app itself is not in this repository, which contains only the firmware and hardware files for the machine.

Q. Can this machine be expanded to more product slots? The README notes that the system can be expanded to control up to 256 motors by modifying the sensor communication bus and adding more ATmega32 units. The 4-bit parallel bus and the W5500 Ethernet interface are not the bottleneck; the limit is the sensor bus addressing and the motor driver count.
