OmniDriver

📌Overview

OmniDriver는 ESP32 마이크로컨트롤러에서 omni wheel 모터 또는 DC 모터를 제어하기 위한 펌웨어 프로젝트입니다. 저장소 설명에 따르면 이 프로젝트는 모터 제어, 보드 지원 패키지(BSP), PID 제어, 테스트 유틸리티, 그리고 선택적 네트워크 텔레메트리 기능까지 포함한 실험용 통합 개발 구조로 정리되어 있습니다. 핵심 목적은 단순한 모터 구동이 아니라, 구동 제어와 네트워크 관측을 함께 다루는 재사용 가능한 펌웨어 구조를 만드는 데 있습니다.

이 프로젝트가 해결하려는 문제는 두 가지로 보입니다. 첫째, omni wheel  또는 BDC 모터 구동을 위한 모듈형 펌웨어 구조 확보입니다. 둘째, 별도 Python 시각화 도구를 통해 TCP로 수집한 6채널 데이터를 실시간으로 표시하도록 구성해, 튜닝·디버깅·원격 관찰을 쉽게 하는 것입니다. 다만 공개 자료 기준으로는 완성된 상용 제품이라기보다, 개인 실험 및 검증 중심의 프로토타이핑 프로젝트로 보는 것이 정확합니다.

📌Features

1. ESP-IDF 기반 모듈형 구조

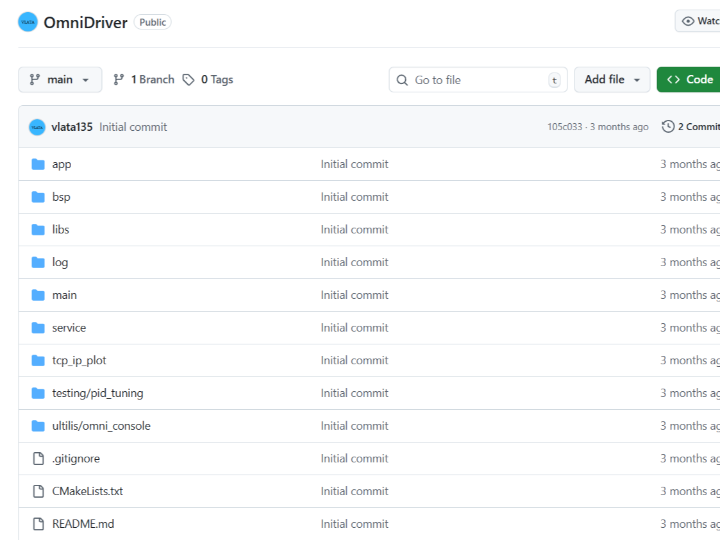

app, main, bsp, libs, service, testing 등으로 구성되어 있어, 단일 예제 코드보다 확장 가능한 프로젝트 구조를 갖추고 있습니다. 이는 향후 기능 추가나 보드 교체에 유리합니다.

2. PID 및 엔코더 기반 제어 지원
README에는 PID 알고리즘과 엔코더 지원이 포함된다고 명시되어 있습니다. 따라서 단순 ON/OFF 구동이 아니라 속도 또는 응답 특성 제어를 고려한 구조로 해석할 수 있습니다.

3. WIZnet Ethernet 라이브러리 포함
libs/ether_ 하위에 w5500.c, w5500.h, wizchip_conf.*, socket_.*가 포함되어 있어, WIZnet 네트워크 스택을 프로젝트 내부에 통합한 점이 확인됩니다. 이는 ESP32의 기본 Wi-Fi가 아니라 유선 Ethernet 기반 제어·모니터링 가능성을 보여줍니다.

4. TCP 기반 실시간 데이터 플로팅 도구 제공
Python 시각화 스크립트는 지정된 서버 IP와 포트에 TCP로 접속하고, $ 접두어가 붙은 6채널 데이터를 수신해 실시간 그래프로 표시합니다. 이는 현장 튜닝이나 파라미터 검증에 직접 도움이 되는 기능입니다.

5. 빌드·플래시·테스트 흐름이 정리됨
ESP-IDF idf.py 기반 빌드/플래시 절차와 메뉴 설정 흐름이 README에 정리돼 있어, 실험 재현성과 개발자 온보딩 측면에서 장점이 있습니다.

📌System Architecture

1. 제어 계층
ESP32-S3를 포함한 ESP32 계열 MCU가 메인 제어를 수행하며, app_main()에서 omni_entry()를 호출하는 구조가 확인됩니다. 이는 모터 제어 로직이 별도 모듈로 분리되어 있음을 보여줍니다.

2. 하드웨어 계층
README에는 PWM 출력, 방향 제어 GPIO, 엔코더 입력, 전원 센싱 등 전형적인 모터 드라이버 배선 구조가 설명되어 있습니다. 즉, MCU가 모터 드라이버와 엔코더를 직접 연결해 구동 및 피드백을 처리하는 구조입니다.

3. 네트워크 계층
프로젝트 내부에 WIZnet W5500 계열 드라이버와 socket API가 포함되어 있고, 별도 Python 도구는 TCP 서버에 접속해 데이터를 받습니다. 따라서 구조상으로는 ESP32 + W5500이 네트워크 측을 담당하고, PC 측 툴이 모니터링 클라이언트 역할을 하는 구성이 가장 자연스럽습니다.

4. 데이터 흐름
모터 상태값 또는 센서값 → ESP32에서 제어 연산 및 패킷 구성 → W5500 기반 Ethernet 전송 → PC Python 플로터에서 수신·시각화의 흐름으로 해석됩니다.

📌Role and Application of the WIZnet's Chip

사용된 WIZnet 칩 : W5500

프로젝트 내 libs/ether_ 폴더에 w5500.c, w5500.h, wizchip_conf.h가 포함되어 있고, 헤더에는 W5500 HAL 및 WIZnet ioLibrary 기반 정의가 직접 확인됩니다.

네트워크에서의 역할:
이 프로젝트에서 W5500은 유선 Ethernet 통신 오프로더 역할을 수행하는 것으로 보입니다. WIZnet socket API 문서와 W5500 공식 자료에 따르면, W5500은 TCP, UDP, IPv4, ICMP, IGMP, ARP, PPPoE를 하드웨어 수준에서 처리하며, 최대 8개의 하드웨어 소켓을 동시에 지원합니다. 이 구조는 모터 제어 MCU가 네트워크 스택 처리 부담을 덜고 제어 로직에 집중하게 해줍니다.

📌Market & Application Value

적용 가능한 산업 분야

• AMR/AGV(자율 이동 로봇): 옴니휠 기반 이동 플랫폼은 창고 자동화, 공장 내 물류 이동, 실내 서비스 로봇에 널리 사용됩니다. 본 프로젝트의 모터 제어 + 네트워크 모니터링 구조는 이동 로봇 구동 제어기 개발에 활용될 수 있습니다.
• 스마트 팩토리 설비 제어: 생산 라인의 소형 이송 장치, 컨베이어 보조 장치, 자동화 테스트 장비 등에서 네트워크 기반 모터 제어 모듈로 활용 가능성이 있습니다.
• 연구·교육용 로봇 플랫폼: 대학 연구실, 로봇 동아리, 프로토타입 개발팀에서 모션 제어 및 네트워크 기반 데이터 수집 실험에 사용할 수 있습니다.
• 원격 장비 모니터링 시스템: Ethernet 기반 TCP 통신을 통해 모터 상태 데이터를 실시간으로 수집·시각화할 수 있어 시험 장비나 테스트 벤치 환경에도 적용 가능합니다.

📌WIZnet Strategic Value

(by ChatGPT)

이 UCC의 전략적 의미는 WIZnet 칩이 단순 TCP 서버 예제를 넘어, 모터 제어·로보틱스·현장 시각화 구조에도 자연스럽게 들어갈 수 있음을 보여준다는 점입니다. 특히 W5500을 ESP32 제어계와 조합하면, 무선 중심의 메이커 프로젝트와 차별화되는 유선 안정성, 산업형 연결성, MCU 부하 절감 메시지를 줄 수 있습니다.

Maker 생태계 관점에서는 다음 메시지가 유효합니다.
1. WIZnet은 센서나 단순 IoT 노드뿐 아니라 모션 제어 시스템의 네트워크 인터페이스로도 확장 가능합니다.
2. W5500 기반 구조는 연구용 로봇, 소형 AGV, 시험장비, 원격 모터 모니터링 장치 등으로 재사용될 수 있습니다.
3. 향후 유사 프로젝트가 늘어나면, WIZnet은 “산업형 메이커 네트워킹” 포지션을 더 분명히 가져갈 수 있습니다.

📌Summary

OmniDriver는 ESP32 기반 옴니/BDC 모터 제어 구조에 WIZnet W5500 Ethernet 기능을 결합한 실험형 UCC입니다. 모듈형 펌웨어 구성, PID/엔코더 지원, W5500 socket 라이브러리 포함, TCP 기반 실시간 플로팅 도구 제공이라는 점에서 기술 구조는 분명한 장점이 있습니다.

평가 관점에서 보면, 신규성은 중간 이상, 시장성은 특정 B2B 니치 분야에서 가능성 있음, 양산성은 아직 초기, 외부 가치는 낮음으로 정리하는 것이 가장 균형 잡힌 판단입니다. 즉, 이 UCC의 핵심 가치는 대외 확산 성과보다 WIZnet 칩의 적용 범위를 모터 제어 및 로보틱스 네트워크 영역으로 넓힌 사례성에 있습니다.

📌FAQ

Q1. OmniDriver 프로젝트는 무엇인가요?
OmniDriver는 ESP32 계열 MCU를 기반으로 옴니휠 또는 BDC 모터를 제어하기 위한 모듈형 펌웨어 프로젝트입니다. PID 제어, 엔코더 피드백, WIZnet Ethernet 통신, 그리고 Python 기반 실시간 데이터 시각화 기능을 포함해 모터 제어와 네트워크 모니터링을 동시에 실험할 수 있도록 설계되었습니다.

Q2. OmniDriver 프로젝트에서 WIZnet W5500은 어떤 역할을 하나요?
W5500은 ESP32와 연결된 Ethernet 통신 칩으로, TCP/IP 네트워크 처리를 하드웨어에서 오프로드합니다. 이를 통해 MCU는 복잡한 네트워크 스택 대신 모터 제어와 실시간 연산에 더 많은 리소스를 사용할 수 있습니다.

Q3. OmniDriver는 Wi-Fi 대신 Ethernet을 사용하는 이유는 무엇인가요?
Ethernet 기반 통신은 Wi-Fi보다 안정적인 연결과 낮은 지연 시간을 제공하기 때문에 로봇 제어, 모터 튜닝, 테스트 장비 등에서 신뢰성 있는 데이터 전송에 유리합니다. 특히 산업 환경에서는 유선 네트워크가 더 안정적인 경우가 많습니다.

Q4. OmniDriver 프로젝트는 어떤 데이터를 네트워크로 전송하나요?
ESP32에서 생성한 모터 상태값 또는 센서 데이터를 TCP 패킷으로 전송합니다. Python 기반 시각화 도구는 이 데이터를 수신해 최대 6채널 실시간 그래프로 표시하며, PID 튜닝이나 시스템 디버깅에 활용할 수 있습니다.

Q5. OmniDriver는 어떤 하드웨어와 함께 사용할 수 있나요?
이 프로젝트는 ESP32 또는 ESP32-S3 기반 보드, 모터 드라이버 모듈, 엔코더, 그리고 WIZnet W5500 Ethernet 모듈과 함께 사용할 수 있습니다. 이러한 구성은 로봇 플랫폼이나 자동화 장비의 모터 제어 실험에 적합합니다.

Q6. OmniDriver는 어떤 분야에서 활용할 수 있나요?
이 구조는 옴니휠 기반 이동 로봇, AGV/AMR 플랫폼, 스마트 팩토리 장비, 테스트 벤치 시스템, 연구 및 교육용 로봇 프로젝트 등에서 활용될 수 있습니다.

Q7. OmniDriver는 완성된 제품인가요 아니면 연구용 프로젝트인가요?
공개된 GitHub 저장소 기준으로 OmniDriver는 상용 제품보다는 실험 및 프로토타이핑 중심의 개발 프로젝트입니다. 모듈형 구조를 기반으로 다양한 모터 제어 및 네트워크 실험에 활용될 수 있습니다.

Q8. W5500을 사용하면 어떤 네트워크 기능을 지원할 수 있나요?
W5500은 TCP, UDP, IPv4, ICMP, ARP, IGMP, PPPoE 등의 프로토콜을 하드웨어에서 처리하며 최대 8개의 독립적인 소켓을 지원합니다. 이를 통해 임베디드 시스템에서도 안정적인 Ethernet 기반 통신을 구현할 수 있습니다.
