Understanding WizNet W5500 for Your CNC Projects

Which W5500 Module Should You Plug into a grblHAL CNC Controller? Notes from "WIZ What?"

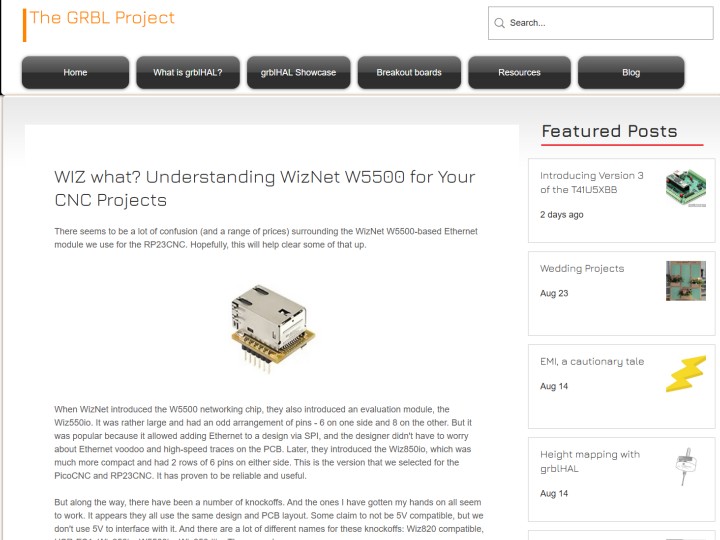

Source: https://www.grbl.org/single-post/wiz-what — "WIZ What? Understanding WizNet W5500 for Your CNC Projects", Phil Barrett, Brookwood Design / The GRBL Project, published 9 July 2026, updated 1 August 2026.

Phil Barrett designs the PicoCNC (RP2040) and RP23CNC (RP235x) grblHAL controllers, both of which take a plug-in WIZnet module for Ethernet. His short article answers the question his customers keep asking: which of the many "W5500 modules" on Amazon and AliExpress actually fits, and does the "not 5 V compatible" warning on some clones matter. The answer is a three-point physical checklist, a clear warning about the W5200-based WIZ820io, and a recommendation to buy a genuine WIZnet module when certainty matters. This post summarises the article and adds what WIZnet's own WIZ850io documentation says about the module he standardised on.

[COMPONENTS]

- WIZnet WIZ850io — Genuine W5500 module selected for PicoCNC and RP23CNC. Two rows of 6 pins; "proven reliable" in the author's boards. WIZnet docs: W5500 + integrated transformer and RJ45 MAG-JACK, 2.54 mm J1 (SPI) / J2 (power, control) headers, 3.3 V supply (2.97–3.63 V)
- WIZnet WIZ550io — Earlier genuine W5500 module. Larger, with an unusual 6-pin + 8-pin layout; not the target footprint
- WIZnet WIZ820io — W5200-based module. Not compatible with the W5500 designs; some clone listings confusingly say "Wiz820io compatible"
- Clone modules (USR-ES1, "W5500 lite", "W5500io", "Wiz850-lite", etc.) — Lower-cost alternatives. All units the author bought share one PCB design and all worked; often sold in lots of two or more
- RP23CNC (RP235x) / PicoCNC (RP2040) — Host boards running grblHAL. 3.3 V logic only; Ethernet is an add-on module
- Two 6×1 2.54 mm sockets — Mounting the module. Included in the GRBL Project Ethernet kit

[PROJECT DESCRIPTION]

▶ Overview

grblHAL supports networking (WebUI, telnet, WebSocket streaming) on the RP2040/RP2350 drivers through a W5500, and Brookwood Design's boards expose that as a socketed module rather than soldering the chip down. That makes the controller cheaper for users who only want USB, but it also hands the user a sourcing decision. Barrett's article is the guide he wrote to settle it.

▶ Three genuine WIZnet modules, one of which does not fit

The article walks through WIZnet's own module line. The WIZ550io was the original W5500 evaluation module, physically large with an asymmetric 6-pin/8-pin header arrangement. The WIZ850io is the compact successor with two rows of six pins; it is what the PicoCNC and RP23CNC were designed around, and Barrett reports it has been reliable. The WIZ820io looks similar but carries the older W5200 chip and is not usable in his W5500 designs. WIZnet's WIZ850io documentation describes the module as WIZ820io-compatible in terms of form factor, which explains why marketplace listings reuse the name; the firmware, however, targets the W5500.

▶ Clones: same board, different label

Barrett bought several clones and found that they all appear to share one PCB layout and all of them worked on his boards. The names vary ("Wiz820 compatible", USR-ES1, Wiz850io, W5500io, Wiz850-lite), and he notes there may be others. Genuine modules cost around US$20 from DigiKey, Mouser and other distributors; clones on Amazon are cheaper but usually come in multi-packs, with USR-ES1 and "W5500 lite" listings typically the lowest priced.

▶ The 5 V question

Some clone listings state that the module is not 5 V compatible, unlike the original. Barrett examined the boards closely and could find no real difference, suggesting clones may simply use lower-rated passive components. His practical conclusion is that for his controllers the question is moot: the WIZ850io is a 3.3 V module, the W5500's inputs tolerate 5 V, and the RP23CNC and PicoCNC drive it at 3.3 V only. WIZnet's WIZ850io electrical table lists a maximum high-level input of 5.5 V for all pins, consistent with that reading.

▶ The compatibility checklist

A module is very likely to work if it has:

1. a W5500 chip,
2. two rows of 6×1 pin headers, and
3. a footprint of roughly 23 mm × 25 mm.

Two 6×1 2.54 mm sockets are needed on the host board. For certainty Barrett recommends a genuine WIZnet part. The GRBL Project also sells a US$14 Ethernet kit (module plus two sockets), and states that each batch of sourced clones is validated on the RP23CNC before sale; kits are normally bundled with the board but can be requested separately.

▶ W5500 architecture: why the module can be a plug-in

A grblHAL controller is a hard real-time motion engine: step pulses are generated on the RP2040/RP2350 while the network side streams G-code, serves a WebUI and answers status polls. The W5500 keeps the whole Ethernet front end off the MCU. The chip integrates the 10/100 MAC and PHY, 32 KB of packet buffer and, if the driver chooses to use them, eight hardwired TCP/IP sockets, all behind a single SPI interface, and the WIZ850io adds the magnetics and RJ45. Whether the grblHAL driver uses the hardwired sockets or runs the chip in MACRAW mode under lwIP, the MCU only exchanges buffers over SPI; it never has to own a PHY, a transformer layout or an interrupt-heavy MAC. That is why the module can be an optional plug-in: removing it leaves the motion firmware untouched. The same property is what makes the clone question low-risk in practice. As long as the W5500 silicon and the pinout are the same, the host sees the same register interface, which matches Barrett's observation that every clone he tried worked.

[Related Maker Reading]

WIZ What? (this article)
 - Author / vendor: Phil Barrett, Brookwood Design
 - MCU: RP2040 (PicoCNC), RP235x (RP23CNC)
 - WIZnet part: WIZ850io (W5500) and clones
 - Form: Plug-in module on 2×6 headers
 - Focus: Module identification, clones, 5 V tolerance
 - Takeaway: Checklist + "buy genuine for certainty"

RP23CNC – RP235x-based 5-Axis grblHAL CNC Controller (https://maker.wiznet.io/TheoIm/resellers/rp23cnc--rp235x-based-5-axis-grblhal-cnc-controller/)
 - Author / vendor: Brookwood Design (VAR)
 - MCU: RP235x
 - WIZnet part: WIZ850io (W5500), WIZ610io
 - Form: Socketed Ethernet kit
 - Focus: Product listing
 - Takeaway: Where the kit is used

Why Did CNC Vendor Ooznest Choose W5500 Ethernet for Its grblHAL ESP32-S3 Board? (https://maker.wiznet.io/Benjamin/projects/why-did-cnc-vendor-ooznest-choose-w5500-ethernet-for-its-grblhal-esp32-s3-board/)
 - Author / vendor: Ooznest
 - MCU: ESP32-S3
 - WIZnet part: W5500
 - Form: On-board
 - Focus: Vendor's design decision
 - Takeaway: Why W5500 was chosen

picocnc (https://maker.wiznet.io/ssekim/projects/picocnc/)
 - Author / vendor: Phil Barrett (curated)
 - MCU: RP2040
 - WIZnet part: WIZ850io
 - Form: Plug-in module
 - Focus: Board overview
 - Takeaway: Earlier RP2040 board

[FAQ]

Q. Will a "USR-ES1" or "W5500 lite" module work on an RP23CNC or PicoCNC?
According to the article, yes: every clone the author tested worked, and the GRBL Project validates each batch it ships in its kit. For guaranteed compatibility he recommends a genuine WIZ850io.

Q. Why is the WIZ820io excluded when it has the same header?
It uses the W5200, not the W5500. The boards' firmware targets the W5500, so the W5200 module is not interchangeable even though listings call it "compatible".

Q. Does "not 5 V compatible" on a clone listing matter?
Not for these controllers. They run the module at 3.3 V, and the W5500 inputs are 5 V tolerant (WIZnet's WIZ850io table gives VIH max 5.5 V). Barrett found no physical difference in the clones he inspected.

Q. What does the Ethernet kit contain and cost?
A W5500 module plus two 6×1 2.54 mm sockets for US$14, normally sold with the board; buyers who did not receive one can contact the GRBL Project.

Q. What is WIZ850io's electrical spec?
From WIZnet's documentation: 3.3 V operation (2.97–3.63 V), SPI mode 0/3 with MOSI/SCLK/SCS on J1 and MISO on J2, INTn interrupt output, integrated transformer and RJ45. Module dimensions are given as 25 × 23 mm in the mechanical section.

[Korean]

grblHAL CNC 컨트롤러에는 어떤 W5500 모듈을 꽂아야 하나? "WIZ What?" 정리

출처: https://www.grbl.org/single-post/wiz-what — "WIZ What? Understanding WizNet W5500 for Your CNC Projects", Phil Barrett, Brookwood Design / The GRBL Project, 2026년 7월 9일 게시, 8월 1일 갱신.

Phil Barrett는 PicoCNC(RP2040)와 RP23CNC(RP235x) grblHAL 컨트롤러를 설계하며, 두 보드 모두 이더넷용으로 WIZnet 모듈을 꽂아 쓴다. 이 짧은 기사는 고객들이 계속 묻는 질문에 답한다. Amazon·AliExpress의 수많은 "W5500 모듈" 중 실제로 맞는 것은 무엇이고, 일부 클론에 붙은 "5 V 비호환" 경고는 신경 써야 하는가. 답은 세 항목의 물리적 체크리스트, W5200 기반 WIZ820io에 대한 분명한 경고, 그리고 확실함이 필요하면 정품 WIZnet 모듈을 사라는 권고다. 이 글은 기사를 요약하고, 그가 표준으로 삼은 WIZ850io에 대해 WIZnet 공식 문서가 말하는 내용을 덧붙인다.

[COMPONENTS]

- WIZnet WIZ850io — PicoCNC·RP23CNC용으로 선정된 정품 W5500 모듈. 6핀 2열; 작성자 보드에서 "안정적으로 검증됨". WIZnet 문서: W5500 + 트랜스포머·RJ45 MAG-JACK 내장, 2.54 mm J1(SPI)/J2(전원·제어) 헤더, 3.3 V 공급(2.97~3.63 V)
- WIZnet WIZ550io — 초기 정품 W5500 모듈. 크고 6핀+8핀의 특이한 배치; 대상 풋프린트 아님
- WIZnet WIZ820io — W5200 기반 모듈. W5500 설계와 비호환; 일부 클론 판매글이 "Wiz820io 호환"이라 표기해 혼란
- 클론 모듈 (USR-ES1, "W5500 lite", "W5500io", "Wiz850-lite" 등) — 저가 대안. 작성자가 구매한 모든 모듈이 동일 PCB 설계였고 전부 동작; 보통 2개 이상 묶음 판매
- RP23CNC (RP235x) / PicoCNC (RP2040) — grblHAL 호스트 보드. 3.3 V 로직 전용; 이더넷은 애드온 모듈
- 6×1 2.54 mm 소켓 2개 — 모듈 장착. GRBL Project 이더넷 키트에 포함

[PROJECT DESCRIPTION]

▶ 개요

grblHAL은 RP2040/RP2350 드라이버에서 W5500을 통해 네트워킹(WebUI, telnet, WebSocket 스트리밍)을 지원하며, Brookwood Design 보드는 칩을 직접 납땜하는 대신 소켓식 모듈로 이를 제공한다. USB만 쓰는 사용자에게는 컨트롤러가 저렴해지지만, 그만큼 사용자가 직접 부품을 골라야 한다. Barrett의 기사는 그 선택을 정리하려고 쓴 안내서다.

▶ 정품 WIZnet 모듈 셋, 그중 하나는 맞지 않는다

기사는 WIZnet의 모듈 라인업을 차례로 짚는다. WIZ550io는 최초의 W5500 평가 모듈로, 물리적으로 크고 6핀/8핀 비대칭 헤더 구조다. WIZ850io는 6핀 2열의 소형 후속 모델로, PicoCNC와 RP23CNC가 이를 기준으로 설계됐고 Barrett는 안정적이었다고 보고한다. WIZ820io는 비슷해 보이지만 구형 W5200 칩을 쓰며 그의 W5500 설계에는 쓸 수 없다. WIZnet의 WIZ850io 문서는 이 모듈을 폼팩터 면에서 WIZ820io 호환으로 설명하는데, 이것이 마켓플레이스 판매글이 그 이름을 재사용하는 이유를 설명해 준다. 다만 펌웨어는 W5500을 대상으로 한다.

▶ 클론: 같은 보드, 다른 라벨

Barrett는 클론 여러 개를 구매해 모두 하나의 PCB 레이아웃을 공유하는 것으로 보이며 그의 보드에서 전부 동작했다고 밝혔다. 이름은 제각각이고("Wiz820 compatible", USR-ES1, Wiz850io, W5500io, Wiz850-lite) 그 외에도 더 있을 수 있다고 적었다. 정품 모듈은 DigiKey, Mouser 등 주요 유통사에서 약 US$20이며, Amazon의 클론은 더 싸지만 보통 묶음 판매이고 USR-ES1과 "W5500 lite" 판매글이 대체로 가장 저렴하다.

▶ 5 V 문제

일부 클론 판매글은 정품과 달리 5 V 비호환이라고 적는다. Barrett는 보드를 자세히 살폈지만 실질적 차이를 찾지 못했고, 클론이 정격이 낮은 수동 부품을 썼을 수 있다고 추정한다. 실무적 결론은 그의 컨트롤러에서는 무의미한 질문이라는 것이다. WIZ850io는 3.3 V 모듈이고, W5500 입력은 5 V를 견디며, RP23CNC와 PicoCNC는 3.3 V로만 구동한다. WIZnet의 WIZ850io 전기 특성표는 모든 핀의 최대 하이 레벨 입력을 5.5 V로 명시해 이 해석과 일치한다.

▶ 호환성 체크리스트

다음 세 가지를 갖추면 동작할 가능성이 매우 높다.

1. W5500 칩,
2. 6×1 핀 헤더 2열,
3. 약 23 mm × 25 mm 풋프린트.

호스트 보드에는 6×1 2.54 mm 소켓 두 개가 필요하다. 확실함을 원하면 Barrett는 정품 WIZnet 부품을 권한다. GRBL Project는 US$14의 이더넷 키트(모듈 + 소켓 2개)도 판매하며, 조달한 클론을 배치마다 RP23CNC에서 검증한 뒤 판매한다고 밝힌다. 키트는 보통 보드와 함께 제공되지만 따로 요청할 수도 있다.

▶ W5500 아키텍처: 모듈을 플러그인으로 둘 수 있는 이유

grblHAL 컨트롤러는 엄격한 실시간 모션 엔진이다. RP2040/RP2350에서 스텝 펄스를 생성하는 동안 네트워크 쪽은 G코드를 스트리밍하고 WebUI를 제공하며 상태 폴링에 응답한다. W5500은 이더넷 프런트엔드 전체를 MCU 밖에 둔다. 칩은 10/100 MAC과 PHY, 32 KB 패킷 버퍼, 그리고 드라이버가 선택하면 쓸 수 있는 하드웨어 TCP/IP 소켓 8개를 단일 SPI 인터페이스 뒤에 통합하고, WIZ850io는 여기에 트랜스포머와 RJ45를 더한다. grblHAL 드라이버가 하드웨어 소켓을 쓰든 lwIP 아래 MACRAW 모드로 돌리든, MCU는 SPI로 버퍼만 주고받을 뿐 PHY, 트랜스포머 레이아웃, 인터럽트가 많은 MAC을 직접 떠안지 않는다. 모듈을 선택형 플러그인으로 둘 수 있는 이유도 여기에 있다. 모듈을 빼도 모션 펌웨어는 그대로다. 같은 성질 덕분에 클론 문제도 실무적으로는 위험이 낮다. W5500 실리콘과 핀아웃이 같다면 호스트가 보는 레지스터 인터페이스가 같고, 이는 시도한 모든 클론이 동작했다는 Barrett의 관찰과 맞아떨어진다.

[Related Maker Reading]

WIZ What?
 - 작성자/업체: Phil Barrett, Brookwood Design
 - MCU: RP2040 (PicoCNC), RP235x (RP23CNC)
 - WIZnet 부품: WIZ850io (W5500) 및 클론
 - 형태: 2×6 헤더 플러그인 모듈
 - 초점: 모듈 식별, 클론, 5 V 톨러런스
 - 요점: 체크리스트 + "확실하려면 정품"

RP23CNC – RP235x 기반 5축 grblHAL CNC 컨트롤러 (https://maker.wiznet.io/TheoIm/resellers/rp23cnc--rp235x-based-5-axis-grblhal-cnc-controller/)
 - 작성자/업체: Brookwood Design (VAR)
 - MCU: RP235x
 - WIZnet 부품: WIZ850io (W5500), WIZ610io
 - 형태: 소켓식 이더넷 키트
 - 초점: 제품 소개
 - 요점: 키트가 쓰이는 곳

CNC 업체 Ooznest는 왜 grblHAL ESP32-S3 보드에 W5500을 택했나? (https://maker.wiznet.io/Benjamin/projects/why-did-cnc-vendor-ooznest-choose-w5500-ethernet-for-its-grblhal-esp32-s3-board/)
 - 작성자/업체: Ooznest
 - MCU: ESP32-S3
 - WIZnet 부품: W5500
 - 형태: 온보드
 - 초점: 업체의 설계 결정
 - 요점: W5500 선택 이유

picocnc (https://maker.wiznet.io/ssekim/projects/picocnc/)
 - 작성자/업체: Phil Barrett (큐레이션)
 - MCU: RP2040
 - WIZnet 부품: WIZ850io
 - 형태: 플러그인 모듈
 - 초점: 보드 개요
 - 요점: 이전 RP2040 보드

[FAQ]

Q. "USR-ES1"이나 "W5500 lite" 모듈이 RP23CNC·PicoCNC에서 동작하나요?
기사에 따르면 그렇습니다. 작성자가 시험한 모든 클론이 동작했고, GRBL Project는 키트에 넣는 배치마다 검증합니다. 확실한 호환을 원하면 정품 WIZ850io를 권합니다.

Q. 헤더가 같은데 WIZ820io는 왜 제외되나요?
W5500이 아니라 W5200을 씁니다. 보드 펌웨어는 W5500을 대상으로 하므로 판매글이 "호환"이라 해도 W5200 모듈은 바꿔 쓸 수 없습니다.

Q. 클론 판매글의 "5 V 비호환"이 문제가 되나요?
이 컨트롤러에서는 아닙니다. 모듈을 3.3 V로 구동하고 W5500 입력은 5 V를 견딥니다(WIZnet WIZ850io 표 기준 VIH 최대 5.5 V). Barrett가 살펴본 클론에서는 물리적 차이를 찾지 못했습니다.

Q. 이더넷 키트 구성과 가격은?
W5500 모듈 + 6×1 2.54 mm 소켓 2개, US$14. 보통 보드와 함께 판매되며, 받지 못한 구매자는 GRBL Project에 문의하면 됩니다.

Q. WIZ850io의 전기 사양은?
WIZnet 문서 기준 3.3 V 동작(2.97~3.63 V), SPI 모드 0/3(J1에 MOSI/SCLK/SCS, J2에 MISO), INTn 인터럽트 출력, 트랜스포머·RJ45 내장. 기구 도면 기준 모듈 치수는 25 × 23 mm.

[Documents]

- Original article: "WIZ What?" (grbl.org, Phil Barrett) — https://www.grbl.org/single-post/wiz-what
- RP23CNC on Tindie (Brookwood Design) — https://www.tindie.com/products/philba/rp23cnc-5-axis-grblhal-controller/
- WIZ850io documentation (pinout, electrical table, mechanical drawing) — https://docs.wiznet.io/Product/ioModule/WIZ850io
- WIZ850io product page — https://wiznet.io/products/network-modules/wiz850io
- W5500 documentation — https://docs.wiznet.io/Product/iEthernet/W5500
- grblHAL project — https://github.com/grblHAL

Original author: Phil Barrett (Brookwood Design / The GRBL Project). Article content paraphrased; WIZ850io figures are taken from WIZnet's documentation page and marked as such. The article itself does not give clone defect details beyond those stated above.
