1. Project Summary

vibepcb-smu is an open-source Source Measure Unit (SMU) project capable of supplying high-precision current and voltage while simultaneously performing precise, real-time measurements.

* Designed as a cost-effective alternative to expensive, large-scale benchtop instruments, this project provides a full-stack solution—encompassing hardware (PCB design), embedded firmware, and a remote control interface—for tasks such as PCB testing, semiconductor characterization, and power measurement of electronic components.

2. Role of the W5500 in the Project

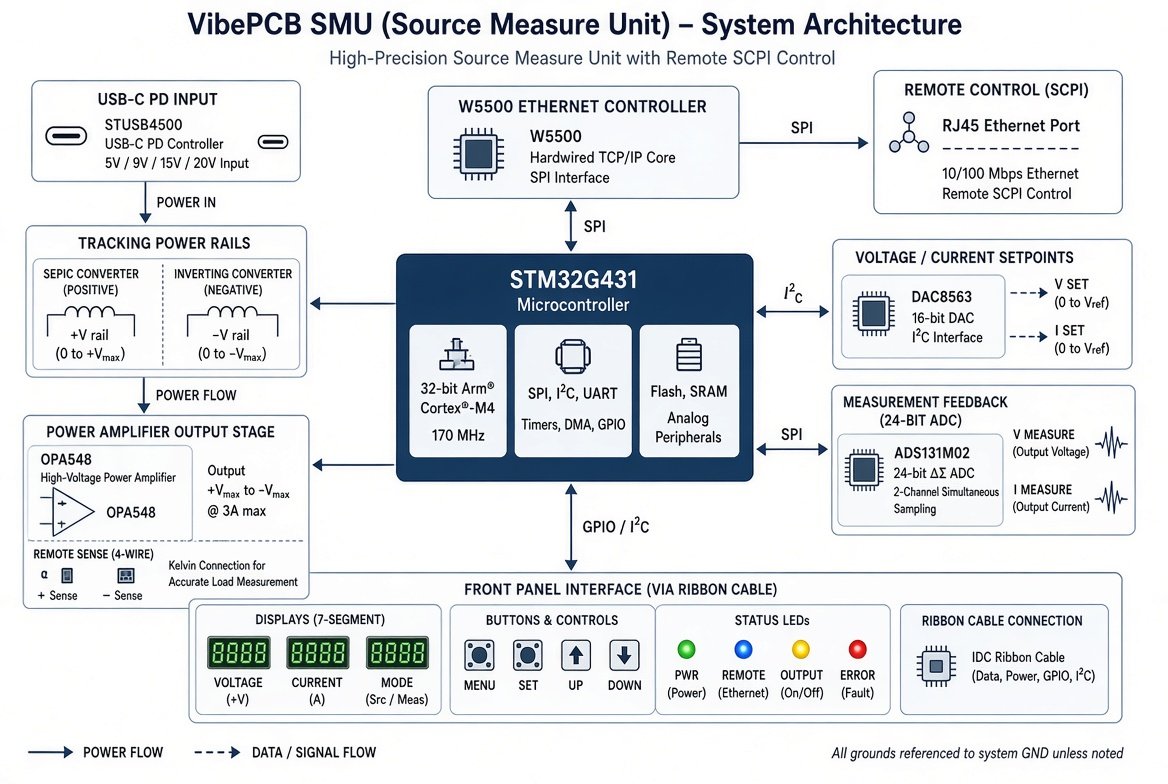

In this device, the W5500 serves as a standard wired network interface for remote control and the transmission of high-speed measurement data.

* Reception of SCPI/LXI-compliant commands: It receives standard instrument control commands (SCPI)—sent from a PC or automated test software (e.g., LabVIEW, Python)—via TCP/IP.
* High-speed data streaming: It transmits real-time voltage and current measurement data to a host system without data loss.
* Reliable, hardware-based TCP/IP processing: By utilizing hardware-based TCP/IP processing over a wired Ethernet connection, the system ensures stable packet transmission with minimal latency, even in electrically noisy testing environments.

3. Value to WIZnet

* Expanding the reference base into the Test & Measurement (T&M) sector: This project serves as an excellent example, demonstrating the superior data transmission reliability of WIZnet’s Ethernet chipsets—extending their application beyond simple IoT sensor nodes into the realm of professional T&M instrumentation. * Demonstrating the superiority of Ethernet-based remote control over USB/RS-232: This highlights how the W5500 plays a pivotal role in modern instrumentation design, enabling the integration and remote control of multiple devices over a network, while eliminating the constraints imposed by physical location.
* High-performance open-source content for the maker community: As a project with a high level of technical sophistication, it serves as an excellent showcase for the value of WIZnet chips—perfect for features on platforms like the WIZnet maker site (maker.wiznet.io).

[Q&A]

Q. What is the primary advantage of using a W5500-based wired Ethernet interface—rather than USB or RS-232—when designing precision measurement instruments (such as an SMU)?

A. Unlike USB or RS-232, which are limited by distance and susceptibility to noise, an Ethernet interface allows for the integrated remote control of multiple devices over a network, regardless of physical distance. In particular, the W5500’s hardware TCP/IP stack minimizes latency and packet loss during the transmission of high-speed voltage and current sampling data, ensuring the highly reliable data streaming essential for precision measurement.
