Fixing W5500 Detection Failure in Thread BR
Thread BR에서 W5500 칩 ID가 0으로 읽혀 초기화가 실패할 수 있다. 전원/리셋/CS/SPI 신호/핀맵 점검 순서를 체크리스트로 정리한다.
0
Components
Hardware components
WIZnet - W5500
x 1
Project description

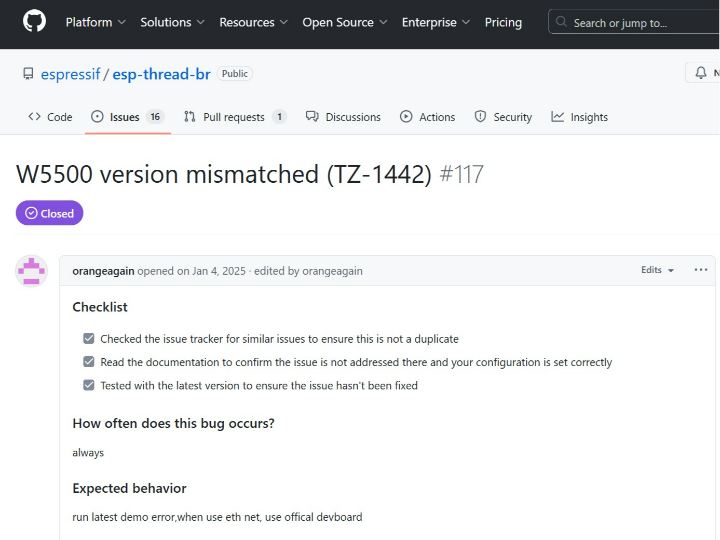

Thread Border Router에서 W5500 “Version Mismatched (expected 0x04, got 0)”로 초기화 실패: 원인 분해·점검 체크리스트·양산 대응 요약 Thread Border Router 예제에서 백홀 연결을 Ethernet(W5500)로 선택하면, expected 0x04, got 0 형태의 “버전 미스매치” 로그가 발생하며 칩 ID 검증에 실패해 이더넷 초기화가 중단되는 사례가 보고되었다. 이 글은 “칩 ID가 0으로 읽히는” 유형을 하드웨어·신호·설정 관점에서 빠르게 분해하고, 현장/양산에서 반복 적용 가능한 점검 순서를 제공한다. 1. Overview 게이트웨이/보더 라우터 같은 네트워크 장치는 설치 환경이 다양하고, Wi-Fi 품질이 불안정한 현장에서는 유선 이더넷 백홀이 특히 선호된다. 하지만 이더넷이 “안 되는” 문제가 아니라, “아예 W5500을 인식하지 못하는” 초기화 실패가 발생하면 디버깅이 크게 지연된다. 이번 사례는 증상이 명확하다. W5500의 칩 ID 검증 단계에서 “기대값과 다른 값(0)”이 읽힌다. 이후 드라이버 설치/초기화 흐름이 연쇄적으로 실패하며 Ethernet 경로가 막힌다. 특정…
