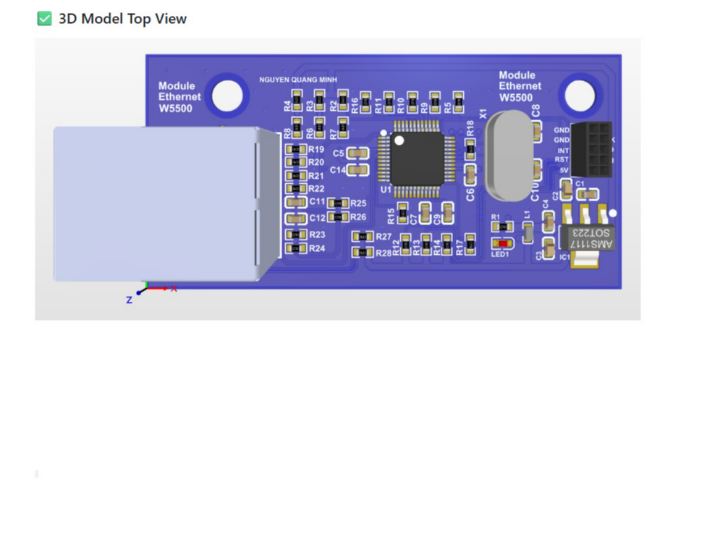

DIY W5500 Ethernet Module in Altium (2-Layer PCB + 3D Models)

Components

Hardware components

Project description

Module Ethernet W5500 DIY Altium Designer로 설계한 2층 구조의 W5500 Ethernet 모듈 프로젝트 소개 임베디드 Ethernet을 구현할 때 많은 개발자들은 완성된 모듈을 바로 사용하는 방식을 선택합니다. 하지만 하드웨어 구조를 직접 이해하고, 필요한 형태로 회로와 PCB를 설계해보고 싶다면 직접 모듈을 만드는 과정 자체가 큰 의미를 가집니다. Module_Ethernet_W5500_DIY는 W5500 Ethernet 모듈을 직접 설계한 하드웨어 중심 프로젝트입니다. 이 프로젝트는 Altium Designer를 사용해 2층 PCB를 설계했으며, 회로도, 부품 풋프린트, 3D 모델까지 직접 구성한 점이 특징입니다. 단순히 Ethernet 기능을 구현하는 데 그치지 않고, 실제 제작 가능한 형태의 보드 설계 자료를 체계적으로 정리하고 있어, W5500 기반 하드웨어를 설계하려는 개발자에게 좋은 참고가 됩니다. 즉, 이 프로젝트는 단순한 Ethernet 사용 예제가 아니라, W5500 기반 하드웨어 모듈을 직접 설계하고 제작하는 전체 과정을 보여주는 실전형 PCB 설계 레퍼런스라고 볼 수 있습니다. 시스템 구조 이…
