STM32-网络通讯32路DIDO控制板

Components

Hardware components

WIZnet parts

Project description

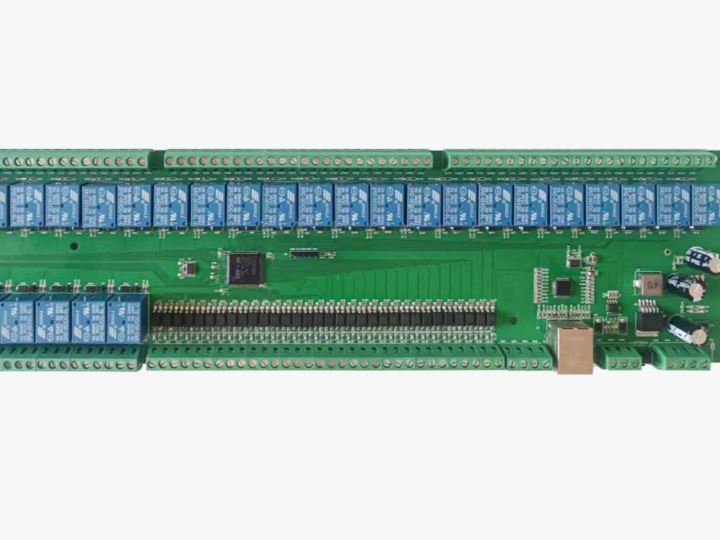

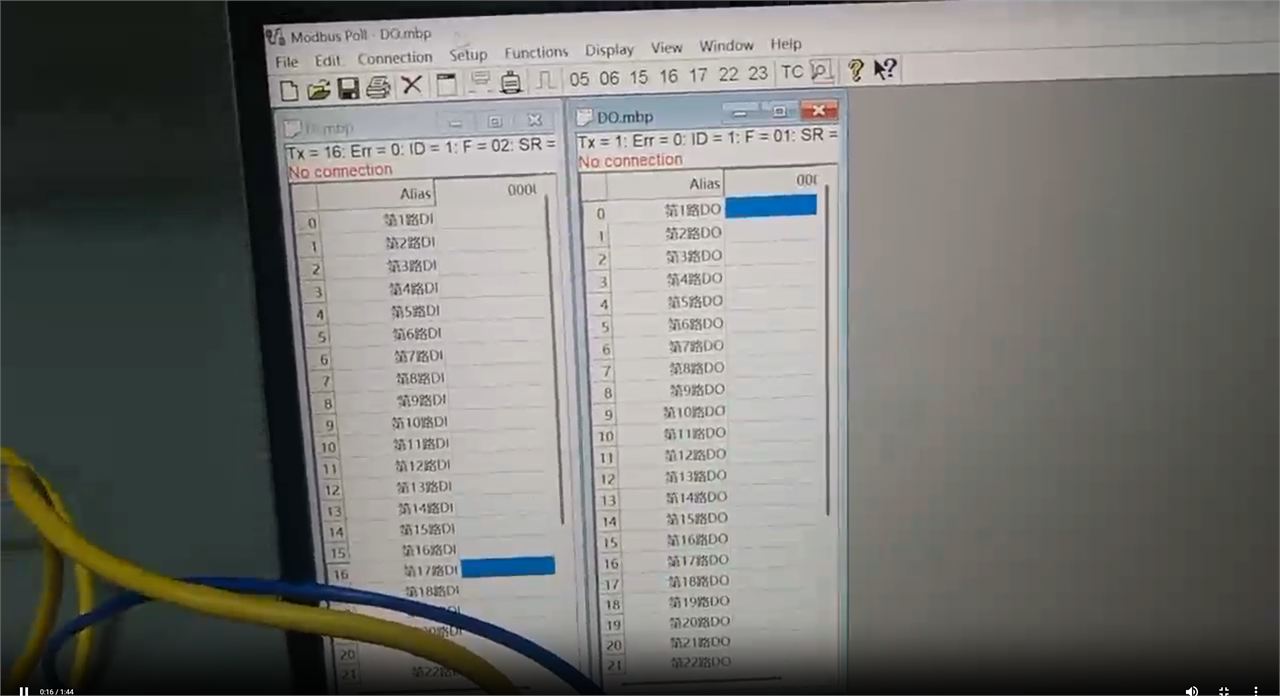

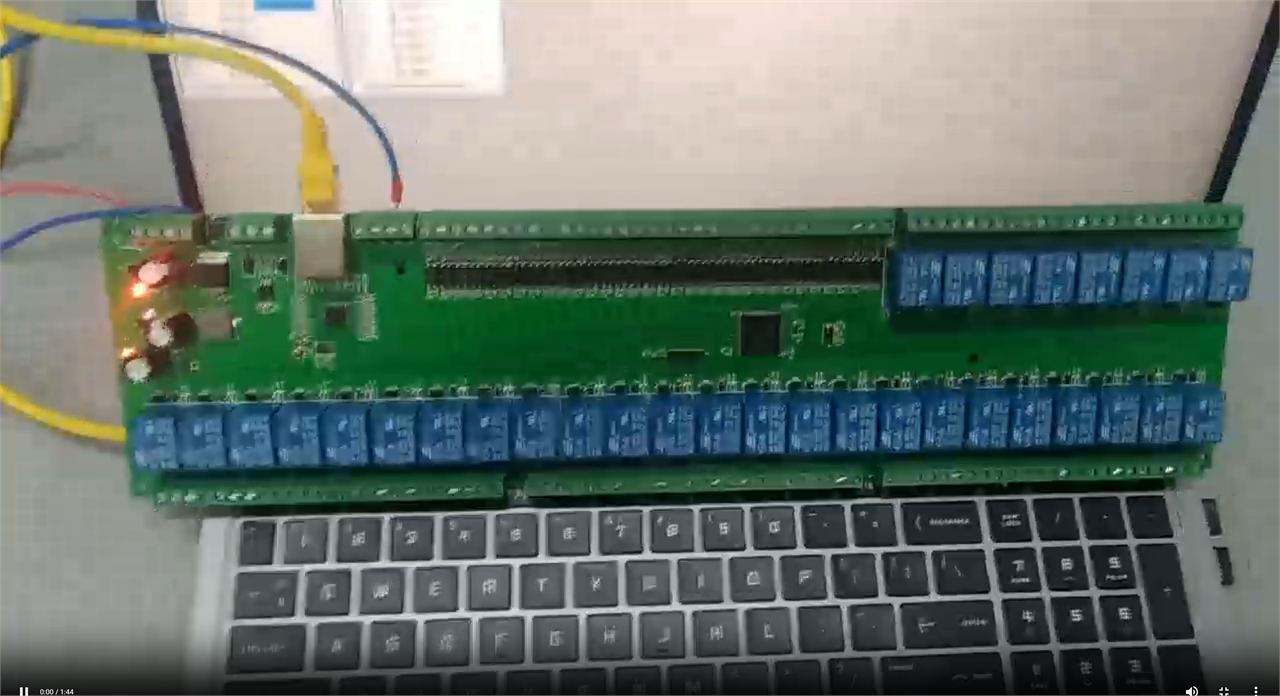

프로젝트 개요 이 프로젝트는 STM32F103VCT6를 기반으로 32채널 디지털 입력(DI)을 모니터링하고 32채널 릴레이 출력(DO)을 원격 제어하는 산업용 Ethernet I/O 보드입니다. 네트워크 인터페이스에는 WIZnet W5500을 사용하며, PC, HMI, PLC와 같은 Modbus TCP 클라이언트가 Ethernet을 통해 현장 신호를 읽거나 릴레이를 제어할 수 있습니다. 전체 구조는 입력과 출력 방향으로 나누어 볼 수 있습니다. 입력 센서·스위치 → 32 DI → STM32F103VCT6 → W5500 → Ethernet → Modbus TCP Client 출력 Modbus TCP Client → Ethernet → W5500 → STM32F103VCT6 → 32 Relay DO → 현장 부하 STM32F103VCT6은 실제 디지털 입력 상태를 확인하고 릴레이 출력을 제어하며, W5500은 외부 네트워크와 연결되는 TCP/IP 통신 경로를 담당합니다. 기본 네트워크 주소는 고정 IP 192.168.0.8로 설정되어 있습니다. 보드 전원은 DC 9~36V이며, 원문 기준 릴레이 접점은 최대 220V/10A 부하를 대상으로 합니다. 이러한…
