Long-range key mouse controls equipment

Components

Hardware components

---

Project description

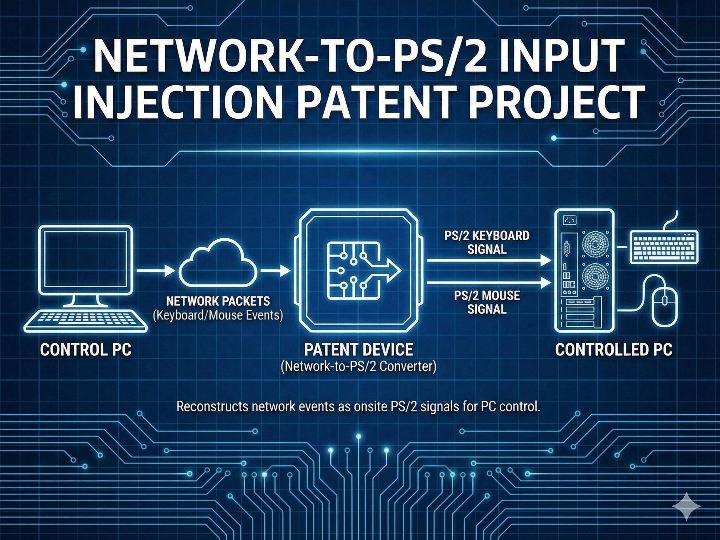

프로젝트 개요 이 특허는 네트워크로 전달된 입력 이벤트를 현장에서 PS/2 신호로 재구성해 PC에 주입하는 장치를 제안합니다. 제어단 PC가 키 입력·마우스 이벤트를 패킷으로 보내면, 장치가 이를 받아 PS/2 키보드/마우스 포트로 출력해 피제어단 PC가 일반 입력장치처럼 인식하도록 만듭니다. Technical analysis 특허의 구성요소는 STM32F103(메인 제어/변환), W5500(이더넷 컨트롤러), RJ45, EEPROM(설정 저장), PS/2 포트 2개(키보드/마우스) 로 정리됩니다. 네트워크로 들어온 입력 패킷은 W5500이 수신하고, STM32F103이 SPI로 데이터를 읽어 명령을 해석한 뒤 PS/2 프레임으로 변환해 각 포트로 내보냅니다. W5500을 쓰는 설계 포인트는 “MCU 부담 분산”입니다. W5500은 Hardwired TCP/IP 기반의 소켓 인터페이스를 제공해, MCU가 네트워크 스택 전체를 직접 구현하는 방식보다 구현 난이도를 낮추는 방향성을 갖습니다. 또한 최대 80MHz SPI, 32KB 내부 버퍼 같은 특성은 패킷 송수신을 단순화하는 데 유리합니다. 보안 관점에서 특허는 “PC로 들어가는 경로를 입력 신호로…
