How Does Joypad OS Combine W5500 GameCube Ethernet and AI Controller Tools?

📌 Overview

Robert Dale Smith, founder of Joypad, maintains Joypad OS as an open-source firmware platform for controller adapters, custom controllers, and assistive input devices. The repository now contains a W5500-based GBA-to-Dolphin Ethernet bridge alongside MCP, vision-agent, and robot-learning experiments.

The important word is "alongside." The W5500 target carries real GBA Joybus traffic to Dolphin over TCP. The MCP path sends controller states over UART, while the VLM and LeRobot paths currently operate with a software NES emulator. They share one repository, but they are not one end-to-end transport.

Joypad OS in one line: one controller platform contains an experimental W5500 bridge and separate AI control tools, with clear boundaries between the two.

AI-generated editorial illustration for this article. It is not a Joypad product photograph or wiring diagram.

The current reference points are Joypad OS v2.2.0, released on July 8, 2026, and main commit e62fcff from July 17. The main branch is newer than the release tag, so a source target can exist without a ready-to-flash v2.2.0 image.

One Repository, Separate Data Paths

The current source exposes three related but distinct paths:

1. gc2eth_feather_usbhost connects a real GBA link-cable signal to Dolphin through RP2040, W5500, and two TCP connections.
2. joypad-mcp exposes controller and observation actions as MCP tools, then sends full desired controller states through a 115200-baud serial link.
3. joypad-bot and its LeRobot files observe and control nes-py in software. The public source does not show those models driving a real console through the W5500 target.

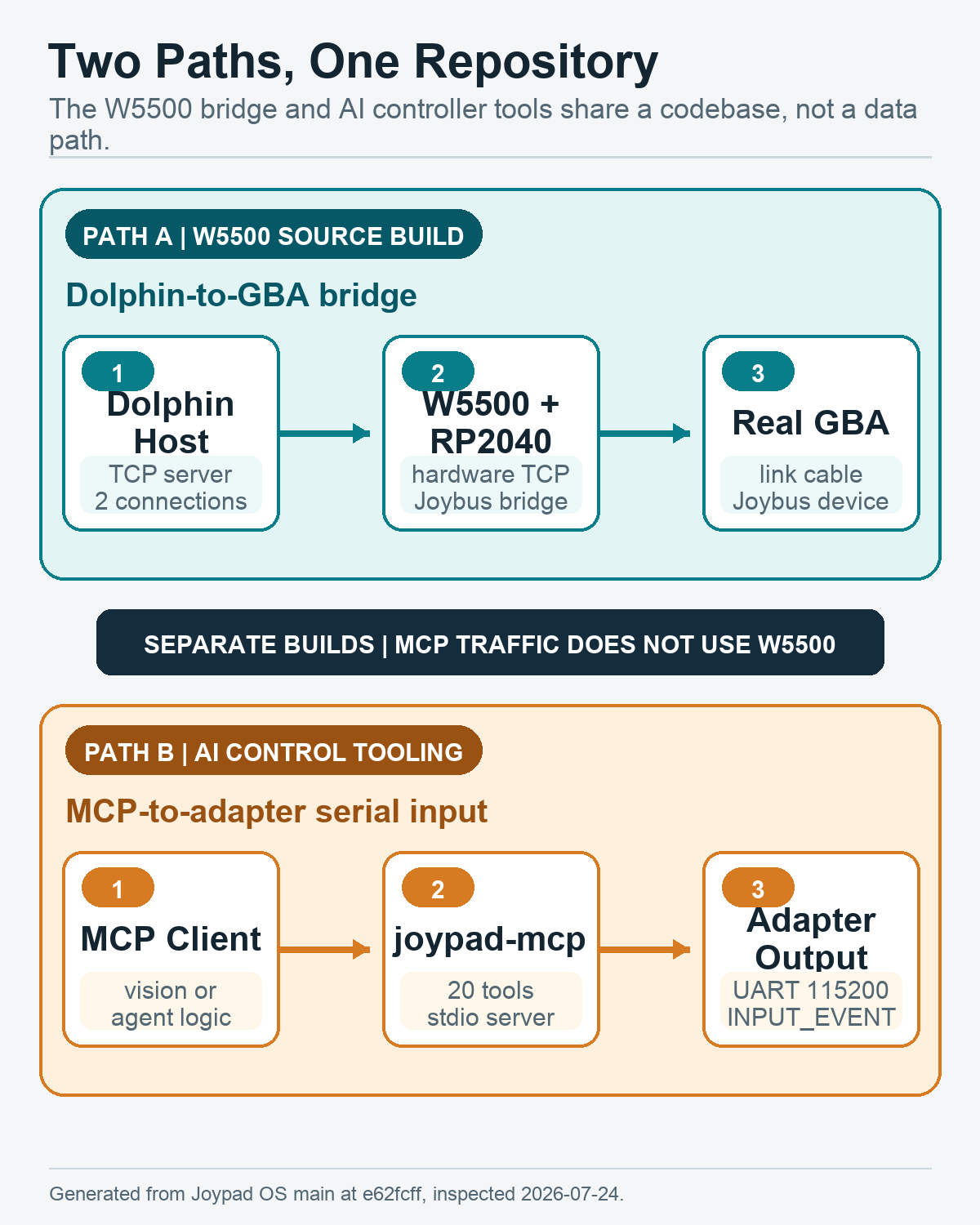

Generated technical diagram: the Ethernet and AI paths share the Joypad OS repository, not the same connection.

The build configuration keeps the same boundary. MCP traffic does not use the W5500 target. The W5500 application does not enable the UART-host configuration required by the current MCP transport, so an MCP client does not inject input into gc2eth_feather.

The W5500 GBA-to-Dolphin Bridge

The gc2eth_feather configuration targets an Adafruit Feather RP2040 USB Host plus a W5500 Ethernet FeatherWing. A real GBA sits behind a GameCube-to-GBA link cable; Dolphin supplies the GameCube side. A physical GameCube console is not part of this path.

The target's pin and network settings are explicit:

• Joybus data uses GP4.
• W5500 uses SPI1 with SCK GP14, MOSI GP15, MISO GP8, and CS GP10.
• The project sets SPI to 20 MHz for this board.
• The bridge uses static IP 192.168.1.250; the Dolphin host is 192.168.1.159.
• Socket 0 connects to TCP port 54970 for commands and responses.
• Socket 1 connects to TCP port 49420 for Dolphin clock synchronization.

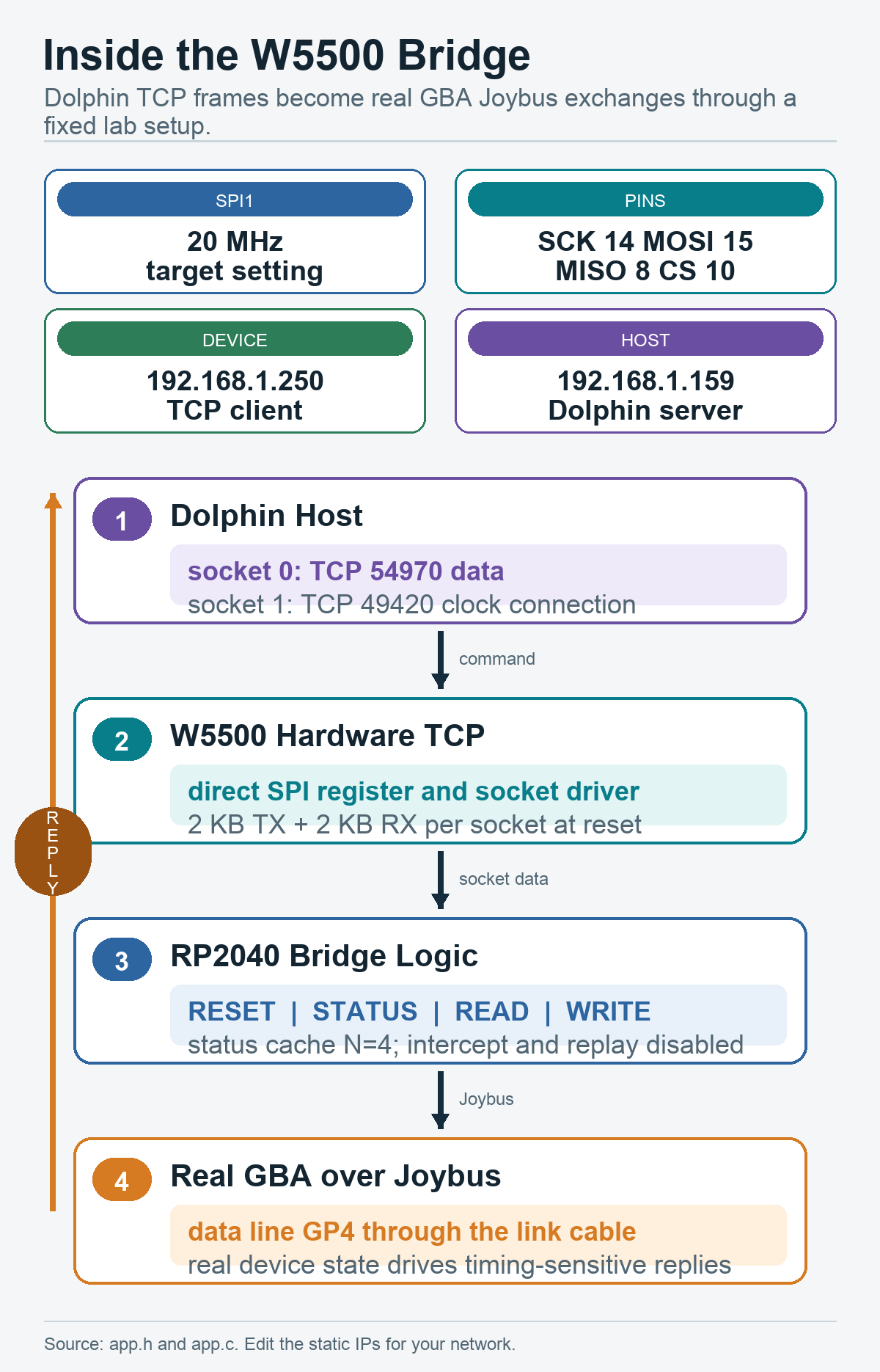

Generated technical diagram from the current app.h and app.c configuration.

Socket 1 is unusual but important. The firmware drains and discards its received bytes because the connection itself is what allows Dolphin's GBA device to proceed. Socket 0 carries RESET, STATUS, READ, and WRITE exchanges to the app.c bridge logic, which performs the corresponding Joybus transaction and returns the real device response.

The 20 MHz value is a project setting, not the W5500's device limit. WIZnet's official W5500 documentation specifies an SPI clock up to 80 MHz. The Joypad source comments that a higher setting increased jitter on the tested PCB, so the firmware chooses the lower value for this experiment.

Build Status and Runtime Defaults

The W5500 path is real source code, not a keyword mention. Its CMake target compiles a direct w5500.c SPI driver, opens W5500 hardware TCP sockets, and reads and writes socket buffers without lwIP or a software TCP/IP stack on the RP2040.

At the same time, this is an experimental source-build target. It is present in the general APPS list and can be invoked with:

make gc2eth_feather_usbhost

It is absent from RELEASE_APPS, and the v2.2.0 release does not include a dedicated W5500 Feather UF2. The static IP constants also have to be reviewed for another network.

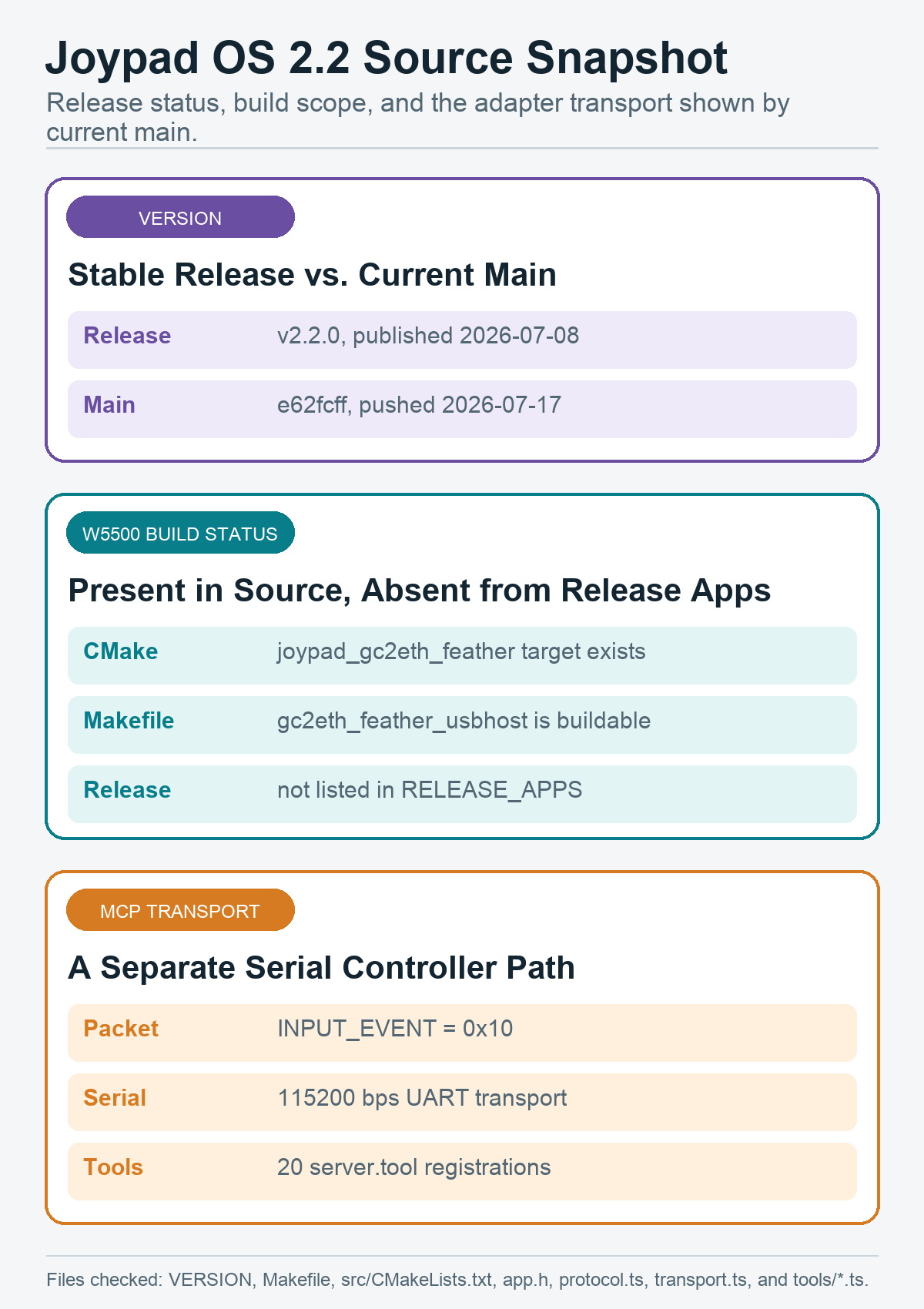

Generated source snapshot based on the current VERSION, Makefile, CMake, bridge, and MCP files.

The bridge keeps several timing experiments in source, but its defaults are conservative. STATUS caching refreshes after four served polls; speculative STATUS, WRITE caching, and READ caching default to off. Intercept-and-replay code is explicitly disabled because generated responses did not reproduce the live JSTAT.RECV transitions expected by Madden. The active path is direct passthrough.

No single latency number is used here because comments and development commits refer to different workloads and measurement points. The public source supports the architecture and successful Madden multiboot research, not a general benchmark for every game or network.

The AI Path: MCP, Vision, and LeRobot

joypad-mcp is a Node.js MCP server. MCP itself uses stdio; downstream, its SerialPort transport sends INPUT_EVENT packet type 0x10 at 115200 baud to compatible Joypad OS UART-host firmware.

Counting the current server.tool registrations gives 20 tools: four connection, eight input, three observation, and five vision tools. That is one more than the 19-tool sentence still present in the README. The source includes both list_cameras and analyze_game_state.

AI-generated conceptual illustration of the separate AI controller path. No Ethernet hardware is shown because MCP does not use W5500 here.

The tool boundary matters. read_state returns the state requested by MCP; it does not confirm delivery to or application by a console. The joypad-bot V1 loop is also software-only: a vision-capable model observes nes-py, chooses a button action, and advances the emulator.

The repository has progressed beyond a roadmap-only LeRobot note. recorder.py, train.py, and inference.py provide an emulator-side record, train, and live inference workflow, and the maintainer reports an end-to-end Diffusion Policy run. However, there is no public real-console integration, dataset, checkpoint, success-rate benchmark, or W5500 connection for this path.

⚙️ Why the W5500 Role Matters

W5500 gives the bridge a microcontroller-controlled, wired TCP endpoint beside a timing-sensitive Joybus interface. The firmware manages the W5500 at register and socket level, while the RP2040 stays responsible for protocol translation and real-device I/O.

That separation is the reusable design pattern. W5500 terminates the wired TCP connection; RP2040 preserves the device-side transaction. The same pattern can be useful when an embedded bridge must keep local I/O timing visible and still exchange framed data with a host over Ethernet.

The project's current scope is clear: this W5500 build is a research target, not a retail adapter, stable release image, AI-over-Ethernet appliance, or universal low-latency benchmark. Its value is the unusually inspectable implementation: pins, fixed IPs, two TCP sockets, direct W5500 access, Joybus forwarding, cache controls, and trace hooks are all public.

Project and Community Context

Joypad OS grew from USB2PCE and USBRetro into a broader firmware ecosystem. The official shop currently lists maintained USB2USB, BT2USB, USB2GC, and USB2PCE adapters, while the W5500 target remains a separate research build.

The public repository also shows active user-driven development. A 2026 Neo Geo tournament request led to a contributor PR with real RP2040-Zero testing for tournament-safe remapping rules. That work is not part of the W5500 bridge, but it shows how controller use cases are feeding back into the platform.

The repository specifies the Apache License 2.0. Repository and visual assets should still be used without implying permission to use Joypad trademarks.

Related WIZnet Maker Projects

• libogc2 adds WIZnet network interfaces to the GameCube/Wii homebrew SDK. It is the closest code-side reference, but it is not an RP2040 GBA-to-Dolphin or MCP bridge.
• W5500 Ethernet Adapter for GameCube: ETH2SP1 shows the same W5500 and GameCube intersection as a commercial Ethernet adapter, not Joypad's experimental firmware path.
• Swiss provides the console-software context for W5500-family networking. Joypad OS instead approaches the problem through Joybus, adapter firmware, and host tools.

❓ FAQ

Q. Is gc2eth_feather a ready-to-flash v2.2.0 download? No. The source target exists, but it is excluded from the stable release application list and has no dedicated v2.2.0 UF2.

Q. Does this bridge connect directly to a physical GameCube? No. A real GBA connects through the link cable, while Dolphin provides the GameCube side.

Q. Does Joypad MCP send controller input over W5500? No. The current MCP server sends INPUT_EVENT packets through a 115200-baud serial connection to compatible UART-host firmware.

Q. Why does the W5500 target open two TCP sockets? Socket 0 carries the GBA command and response stream. Socket 1 maintains Dolphin's clock connection, and its incoming bytes are discarded.

Q. Can the AI tools already control a real console through this bridge? The public source does not demonstrate that integration. Its VLM and LeRobot workflows currently target a software NES emulator.
