LabVIEW TCP/IP Read with Wiznet 5500 EVB Pico via TCP/IP

Components

Hardware components

Project description

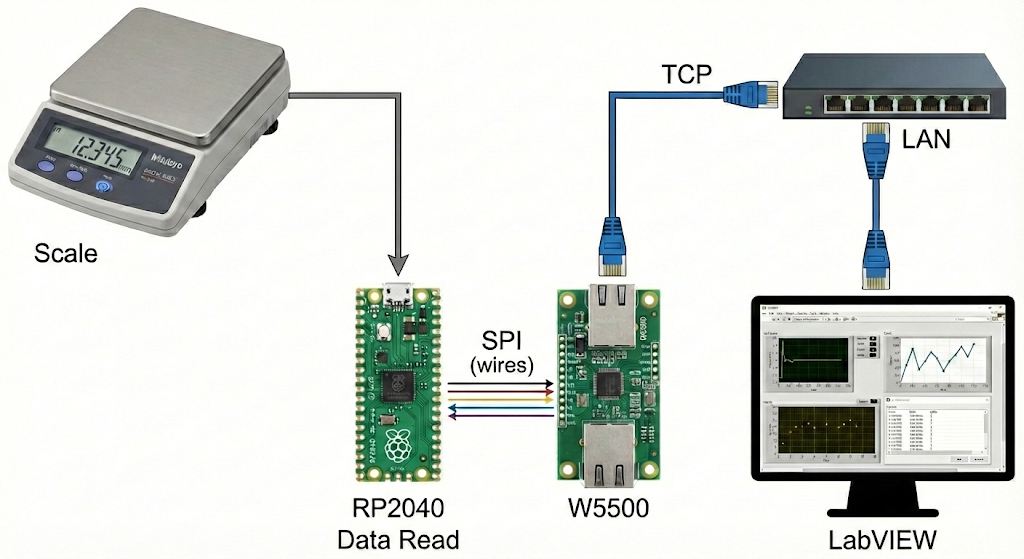

프로젝트 개요 디지털 저울/게이지의 거리 측정값을 RP2040에서 읽어 한 줄(개행) 레코드로 만들고, W5500-EVB-Pico의 하드웨어 TCP/IP로 로컬 LAN에 TCP 스트리밍한 뒤 LabVIEW가 클라이언트로 수신·파싱·로깅하는 산업용 계측 데이터 파이프라인을 정리합니다. 이미지 출처 : https://www.greatgages.com/ 1) 한눈에 보는 전체 구조 [디지털 저울/게이지] → RP2040(값 읽기/정규화) → W5500(SPI) → 유선 LAN(TCP) → LabVIEW(수집·로깅) 현장단(장치): 측정값을 “네트워크로 내보내는 센서 게이트웨이” PC단(LabVIEW): 수신한 데이터를 “저장/표시/알람”하는 로거(HMI) 이미지 출처 : AI 생성 2) 데이터는 어떤 형태로 보내야 읽기 쉬울까? 계측 로깅에서 제일 중요한 건 “데이터가 끊어지는 기준(레코드 경계)”입니다. 가장 관리가 쉬운 방식은 한 줄 = 한 측정값(개행으로 끝) 입니다. 권장 레코드 예시: SEQ=1024,TS=17321ms,VAL=123.456,UNIT=mm,STAT=OK\n 필드 의미 SEQ: 누락/중복 감지 TS: 장치 기준 시간(PC 로그와 비교…
