STM32H743II, AT070TN83, WIZ750SR-TTL LCD

Project description

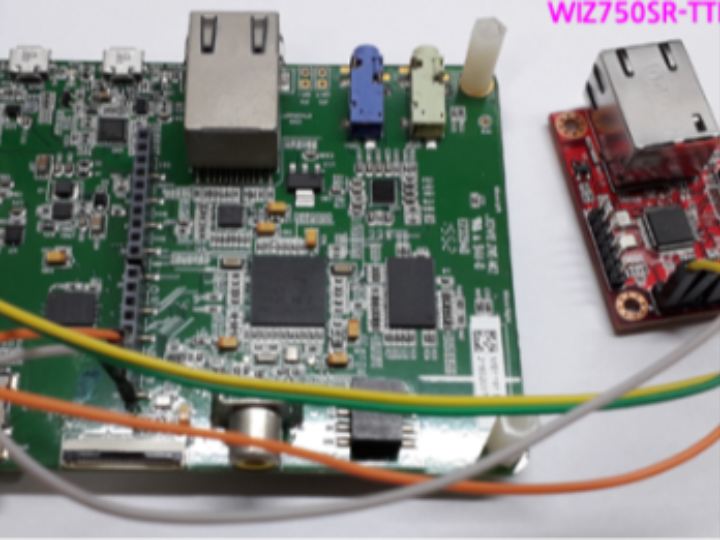

🧩 Project Overview 본 VAR/UCC는 STM32H743II + AT070TN83(800×480) TFT LCD 환경에서 **WIZnet WIZ750SR-TTL(S2E 모듈)**의 네트워크 파라미터(IP / Port)를 터치 UI로 직접 설정하고 Flash에 영구 저장하는 임베디드 HMI 구현 사례입니다. PC용 설정 툴 없이도 현장에서 독립적으로 설정이 가능하도록 설계된 것이 핵심입니다. 🔧 Hardware Configuration MCU: STM32H743II Display: AT070TN83 (7”, 800×480 TFT LCD, Touch) Ethernet / S2E: WIZnet WIZ750SR-TTL Interface: MCU ↔ LCD : RGB + Touch MCU ↔ WIZ750SR : UART (TTL level) 🌐 What This System Does IP Address (4 Octets) 입력 TCP Port 번호 설정 터치 기반 숫자 키패드 UI 설정 변경 시 내부 Flash에 자동 저장 전원 재부팅 후에도 설정 유지 WIZ750SR-TTL 네트워크 동작과 즉시 연동 이 구조는 산업 현장용 S2E 장비에서…
