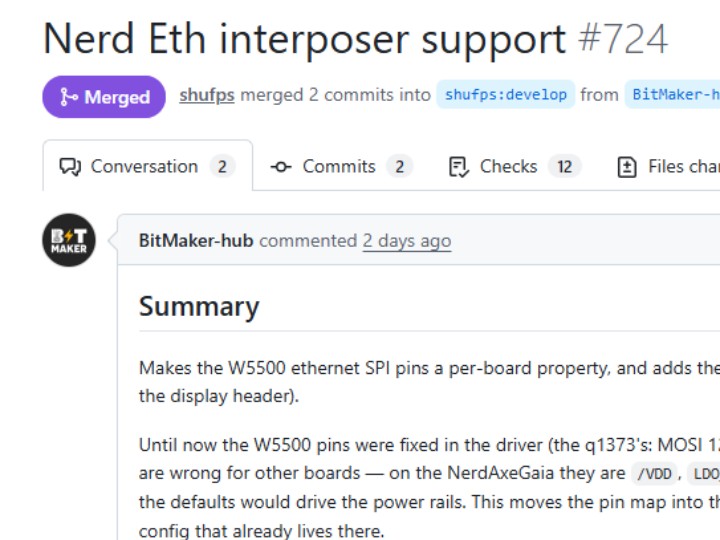

Nerd Eth interposer support- #724 #724 Merged shufps merged 2 commits into shufps:develop from BitMa

1. Technical Value of this IoT PR

*   **Solution Scalability (Wi-Fi → Ethernet):** Existing Bitcoin solo miner devices (such as NerdMiner or ESP-Miner) primarily operated via Wi-Fi (based on the ESP32 series). This PR introduces an Ethernet interposer layout along with the necessary drivers and configurations, enabling stable communication with Bitcoin nodes and pools over wired networks.
*   **Open Source Community Contribution:** Authored by BitMaker—a key contributor to the Bitcoin home mining community—this PR represents a significant commit that officially integrates a wired Ethernet layer into open-source firmware standards.

2. Value for WIZnet

*   **Entry and Standardization in the Bitcoin Hardware Ecosystem:** This demonstrates the adoption of WIZnet chipsets as the standard wired Ethernet solution within the rapidly growing open-source Bitcoin solo mining ecosystem (including projects like NerdMiner and Axe-Miner).
*   **Reliability-Focused B2C/B2B Marketing Point:** In the Bitcoin mining sector, where 24/7 continuous operation is critical, WIZnet chipsets gain brand value as "high-reliability network solutions" that resolve Wi-Fi issues such as packet loss and latency.
*   **Expansion of the Developer Community:** Through open-source IoT projects, WIZnet can simultaneously boost product awareness and adoption rates among global hardware developers and the Bitcoin community. 3. Key Role of the W5500 Chip in the Project

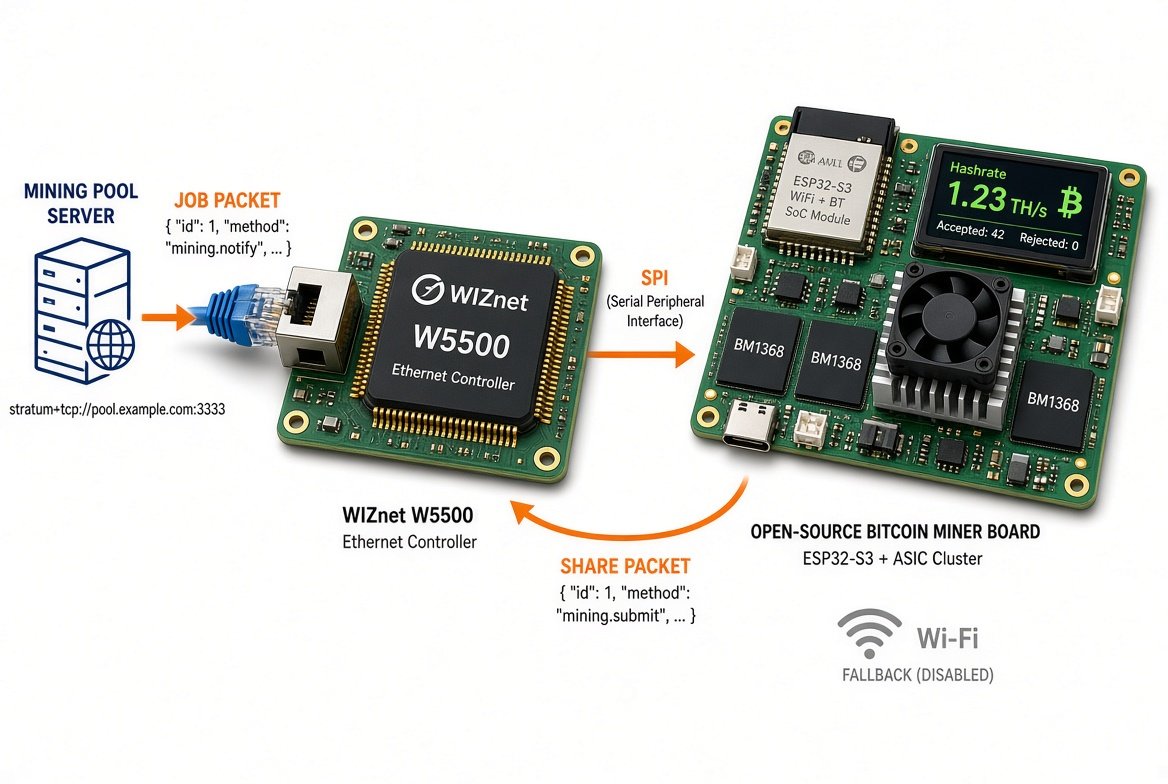

*   Hardware TCP/IP Offloading (TCP/IP Offloading Engine):
*   The W5500 handles the L3/L4 TCP/IP stack directly on-chip.
*   It relieves the MCU (ESP32) of the burden of processing complex network protocols, allowing the CPU to focus entirely on mining computations (hash rate) without wasting resources.

*   Stable, Ultra-Low-Latency Communication:
*   In Bitcoin mining, the speed (latency) of receiving blocks or new jobs and submitting hash results to the pool is directly linked to profitability (preventing "stale shares").
*   The W5500 instantly transmits wired Ethernet packets via SPI communication, ensuring significantly lower latency and higher communication reliability compared to Wi-Fi.

*   Low Power / Simple SPI Interface:
*   It connects easily to the ESP32 using only a few SPI pins (SCLK, MOSI, MISO, CS, etc.), simplifying the design and reducing the cost of the interposer board.

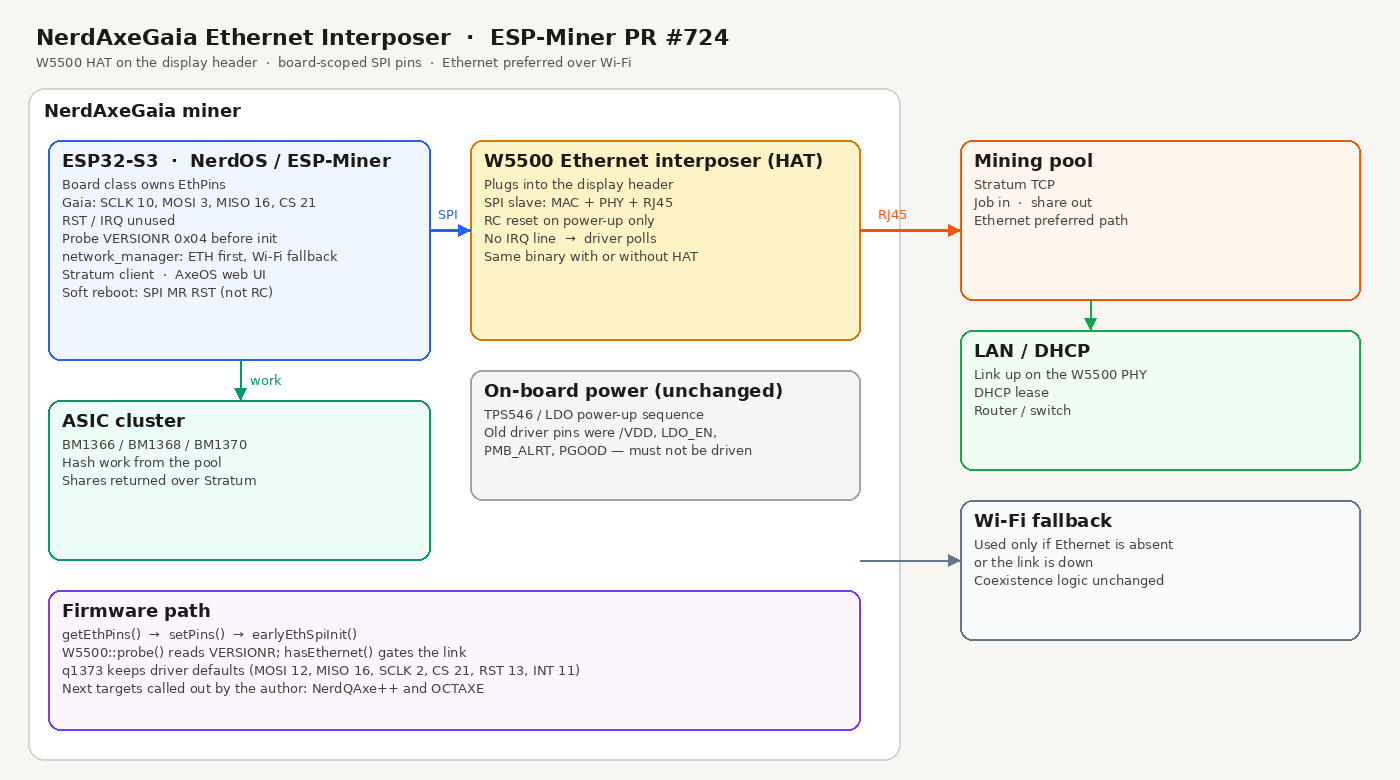

3. system architecture

4. Q&A

Q1. What is the main purpose of this Pull Request (PR 724)?

> A. To add support for a wired Ethernet interposer board and the corresponding driver configuration to the Bitcoin solo mining project (`ESP-Miner-NerdQAxePlus`). We have expanded the project to officially support W5500-based wired networking, moving beyond the existing Wi-Fi-centric connection method.

Q2. What are the advantages of using wired Ethernet (W5500) instead of the existing Wi-Fi connection? > A. There are two main advantages:
> 1. Reduced Latency: In Bitcoin mining, the speed at which mining results are transmitted to the pool is critical; wired communication significantly reduces the occurrence of "stale shares" (hashes that are rendered invalid due to delayed delivery).
> 2. Connection Reliability: Since mining rigs must operate continuously—24 hours a day, 365 days a year—wired connections offer far greater stability than Wi-Fi, which is susceptible to signal interference or wireless disconnections.

Q3. What are the advantages for the MCU (CPU) when using the W5500 in an ESP32 mining rig?

> A. The W5500 features a hardware TCP/IP offloading engine. This means the W5500 chip independently handles complex network protocol processing, allowing the main controller (ESP32) to reduce its network communication workload and dedicate more CPU resources to hash calculations (the actual mining process).

5. Two representative projects from the WIZnet Maker Portal that are similar in nature to the aforementioned PR (#724)

a. Comparison Project: ESP-Miner-LAN (Bitaxe/ESP32-S3-based Bitcoin miner with integrated Ethernet)
b. Integrating W5500 with ESP32 Using Core 3 (Implementation of W5500 native Ethernet and SSL/TLS in the ESP32 environment)

=====

1. 이 IoT 글(PR)의 기술적 가치

* 솔루션의 확장성 (Wi-Fi → Ethernet): 기존 비트코인 솔로 마이너(NerdMiner/ESP-Miner) 계열 기기들은 주로 Wi-Fi(ESP32 계열) 기반으로 동작했습니다. 이 PR은 이더넷 인터포저(Interposer) 레이아웃 및 드라이버/설정을 추가함으로써 유선 네트워크 환경에서도 안정적으로 비트코인 노드/풀과 통신할 수 있게 확장했습니다.
* 오픈소스 커뮤니티 기여: 비트코인 홈 마이닝 커뮤니티의 주요 기여자인 BitMaker가 작성한 코드/하드웨어 인터페이스 변경 사항으로, 오픈소스 펌웨어 표준에 유선 이더넷 레이어를 공식적으로 통합하는 유의미한 커밋입니다.

2. 위즈네트(WIZnet) 차원에서의 가치

* 비트코인 하드웨어 생태계 진입 및 표준화: 최근 활발하게 성장 중인 오픈소스 비트코인 솔로 마이닝(NerdMiner, Axe-Miner 등) 및 하드웨어 생태계에서 위즈네트 칩셋이 유선 이더넷의 표준 솔루션으로 적용되고 있음을 입증합니다.
* 신뢰성 중심의 B2C/B2B 마케팅 포인트: 24/7 continuous 오퍼레이션이 핵심인 비트코인 채굴기 분야에서, Wi-Fi의 패킷 손실 및 지연(Latency) 문제를 해결해 주는 '고신뢰성 네트워크 솔루션'으로서 위즈네트 칩셋의 브랜딩 가치가 커집니다.
* 개발자 커뮤니티 확장: 오픈소스 IoT 프로젝트를 통해 글로벌 하드웨어 개발자 및 비트코인 커뮤니티 내에서 WIZnet 제품에 대한 인지도와 채택률을 동시에 올릴 수 있습니다.

3. 프로젝트 내 W5500 칩의 핵심 역할

* 하드웨어 TCP/IP 오프로딩 (TCP/IP Offloading Engine):
* W5500은 L3/L4 TCP/IP 스택을 칩 내부 온칩(On-chip)으로 직접 처리합니다.
* MCU(ESP32)가 복잡한 네트워크 프로토콜을 처리하느라 CPU 자원을 낭비하지 않고, 채굴 연산(Hash Rate) 처리에만 집중할 수 있도록 부담을 완전히 덜어줍니다.

* 안정적인 초저지연(Low-Latency) 통신:
* 비트코인 채굴에서는 블록/새로운 작업(Job)을 전달받고 해시 결과를 풀에 제출하는 속도(Latency)가 수익성(Stale share 방지)과 직결됩니다.
* W5500은 SPI 통신을 통해 유선 이더넷 패킷을 즉시 전달하여 Wi-Fi 대비 훨씬 낮은 지연 시간과 높은 통신 신뢰성을 보장합니다.

* Low-power / 간편한 SPI 인터페이스:
* ESP32와 소수의 SPI 핀(SCLK, MOSI, MISO, CS 등)만으로 손쉽게 연결되어 인터포저 보드 단가 및 설계를 단순화합니다.

4. Q&A

Q1. 이 Pull Request(PR 724)의 주요 목적은 무엇인가요?

> A. 비트코인 솔로 채굴기 프로젝트(`ESP-Miner-NerdQAxePlus`)에 유선 이더넷 인터포저(Interposer) 보드 지원 및 드라이버 설정을 추가하는 것입니다. 기존 Wi-Fi 중심의 연결 방식에서 벗어나 W5500 기반의 유선 네트워크를 공식 지원하도록 확장했습니다.

Q2. 기존의 Wi-Fi 연결 대신 유선 이더넷(W5500)을 사용하면 어떤 장점이 있나요?

> A. 크게 두 가지 장점이 있습니다.
> 1. 통신 지연(Latency) 감소: 비트코인 채굴에서는 채굴 결과를 풀(Pool)에 전송하는 속도가 직결되는데, 유선 통신은 Stale Share(늦게 전달되어 무효 처리되는 해시) 발생을 대폭 줄여줍니다.
> 2. 연결 신뢰성: 24시간 365일 중단 없이 작동해야 하는 채굴기 특성상, 신호 간섭이나 무선 끊김 현상이 있는 Wi-Fi보다 유선 연결이 훨씬 안정적입니다.

Q3. ESP32 채굴기에 W5500을 적용했을 때 MCU(CPU) 측면에서의 이점은 무엇인가요?

> A. W5500은 하드웨어 TCP/IP 오프로딩 엔진(Offloading Engine)을 탑재하고 있습니다. 즉, 복잡한 네트워크 프로토콜 처리를 W5500 칩이 자체적으로 전담하므로, 메인 컨트롤러인 ESP32는 네트워크 통신 부담을 줄이고 해시 연산(채굴 작업)에 CPU 자원을 더 집중할 수 있습니다.

5. 언급하신 PR(#724)과 성격이 유사한 위즈네트 메이커 포털의 대표적인 프로젝트 2가지

a. 비교 대상 프로젝트ESP-Miner-LAN (Bitaxe/ESP32-S3 기반 비트코인 마이너 이더넷 통합)
b. Integrating W5500 with ESP32 Using Core 3 (ESP32 환경의 W5500 Native 이더넷 및 SSL/TLS 구현)

6. Maker Site 내 Bitcoin  채굴기 프로젝트

위의 12개 IoT 글의 가장 뚜렷한 공통점은 “기존 비트코인 채굴기에 W5500 유선 Ethernet을 추가한다”는 것입니다.

특히 ESP32-S3 + W5500 + Bitaxe/NerdQAxe 계열 펌웨어 조합이 반복해서 등장합니다.

대체로 대형 상용 비트코인 채굴기는 Ethernet이 표준이고, 소형 가정용·메이커 채굴기에서는 Wi-Fi가 많이 쓰입니다. 두 시장을 나눠 보셔야 합니다.
