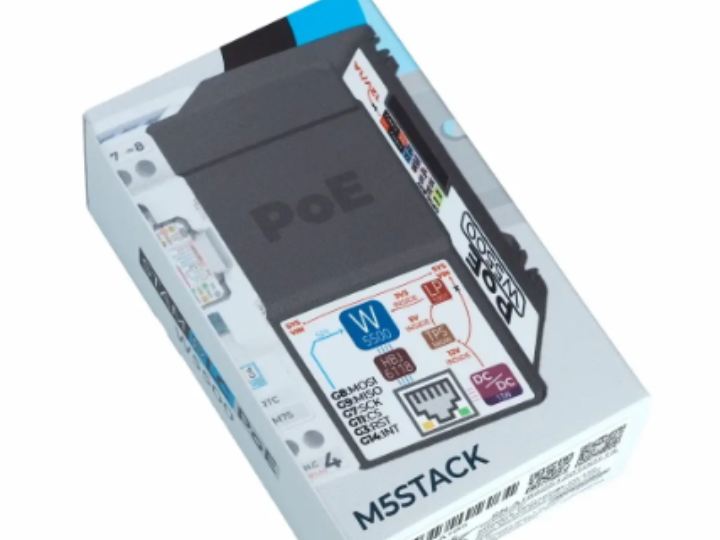

PoE Module for StamPLC (W5500)

📦 제품 개요: PoE Module for StamPLC (W5500)

PoE Module for StamPLC는 StamPLC 메인 플랫폼에 확장해 사용할 수 있는 Ethernet 통신 + PoE 전원 모듈입니다.
이 모듈은 **PoE(Power-over-Ethernet)**를 통해 단일 Ethernet 케이블로 데이터 통신과 전원 공급을 동시에 처리할 수 있도록 설계되어 있습니다. 또한, WIZnet W5500 하드웨어 TCP/IP 컨트롤러를 탑재해 네트워크 통신을 안정적이고 효율적으로 처리할 수 있습니다.

StamPLC란 무엇인가?

StamPLC는 M5Stack이 제안하는 소형·모듈형 PLC(Programmable Logic Controller) 플랫폼입니다.
전통적인 대형 PLC를 대체하려는 제품이라기보다, 산업 현장과 IoT의 경계 영역—즉 경량 제어·분산 제어·엣지 제어를 목표로 설계된 것이 핵심입니다.

핵심 키워드로 정리하면 다음과 같습니다.

“PLC의 구조를 유지한 채, 임베디드·IoT 개발자에게 친숙한 방식으로 재해석한 플랫폼”

왜 StamPLC가 등장했는가? (배경)

기존 산업 현장에는 두 가지 간극이 존재합니다.

전통 PLC

안정성은 뛰어나지만

비용이 높고, 커스터마이징이 어렵고

소규모 설비·PoC·분산 노드에는 과함

일반 MCU/IoT 보드

저렴하고 유연하지만

산업용 전원·IO·설치 규격(DIN 레일 등)에 취약

“PLC처럼 쓰기에는 구조가 불안정”

StamPLC는 이 중간 지점을 명확히 겨냥합니다.

“대형 PLC까지는 필요 없지만”

“아두이노 보드로는 현장 투입이 불안한”

소규모·반복 적용 가능한 산업 제어 노드

StamPLC의 구조적 특징

1. PLC답게 설계된 하드웨어 폼팩터

DIN 레일 장착 전제

산업용 패널 내부 설치를 고려한 크기·커넥터 배치

확장 모듈(Stack) 방식

👉 단순 개발 보드가 아니라, 처음부터 현장 설치를 상정한 구조

2. 모듈형 확장 구조 (Stack Architecture)

StamPLC는 Base + Function Module 구조입니다.

Base:

MCU, 기본 전원, 제어 로직의 중심

Module:

Digital I/O

Analog I/O

Relay

Ethernet / PoE (W5500 기반)

통신 확장

이 구조의 의미는 명확합니다.

단발성 데모가 아니라, 구성만 바꿔 반복 설계가 가능한 PLC 플랫폼

3. 임베디드 개발자 친화적 개발 환경

Arduino

UiFlow2

(저수준 제어 시) C/C++

전통 PLC의 Ladder Logic 중심이 아니라,
펌웨어 기반 제어 + 네트워크 연계에 강점이 있습니다.

👉 “PLC를 쓰는 개발자”보다
👉 “MCU/IoT를 해본 개발자가 산업 영역으로 넘어오기 쉬운 구조”

StamPLC는 어떤 용도에 적합한가?

✅ 적합한 시나리오

1. 소형 산업 설비 제어

컨베이어, 펌프, 팬, 밸브 제어

대형 PLC까지는 과한 경우

2. 분산 제어 노드

공장/빌딩 곳곳에 분산된 제어 포인트

중앙 서버와 Ethernet으로 연결

3. PoE 기반 엣지 제어

전원 배선이 어려운 위치

**PoE Module (W5500)**을 통한 단일 케이블 구성

4. 양산 전 PoC → 소량 양산

ODM/OEM에서 빠르게 구조 검증

이후 반복 생산 가능한 아키텍처

⚠️ 적합하지 않은 경우

초고속/초정밀 실시간 제어 (μs 단위)

대규모 I/O(수백~수천 포인트)

IEC 61131-3 인증이 필수인 레거시 PLC 대체

StamPLC는 **“모든 PLC를 대체”**하려는 제품이 아닙니다.
**“PLC가 필요한 영역을 더 가볍게 가져오는 플랫폼”**에 가깝습니다.

StamPLC와 WIZnet(W5500)의 관계

StamPLC 생태계에서 Ethernet 통신은 선택이 아니라 핵심 옵션입니다.

Wi-Fi:

설치 환경에 따라 불안정

산업 현장에서는 회피 대상

Ethernet:

결정론적

장거리

네트워크 관리 용이

그래서 StamPLC의 Ethernet/PoE 모듈은
**WIZnet W5500(하드웨어 TCP/IP)**을 사용합니다.

이 조합의 의미

MCU는 제어 로직에 집중

TCP/IP 스택은 W5500이 처리

펌웨어 복잡도 감소

반복 설계 시 네트워크 안정성 확보

👉 StamPLC + W5500 구조는
👉 “산업용 이더넷 엣지 노드의 전형적인 패턴”

StamPLC의 포지션 요약

한 줄 정리

StamPLC는 “PLC의 형식”과 “IoT의 개발 방식”을 결합한,
반복 적용 가능한 소형 산업 제어 플랫폼이다.

🛠️ 핵심 기술 사양

Ethernet 컨트롤러: WIZnet W5500 (하드웨어 TCP/IP)

지원 프로토콜: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

하드웨어 소켓: 8개 독립 소켓 동시 통신 가능

Ethernet 속도: 10/100Mbps adaptive

PoE 표준: IEEE 802.3af (37~57V, 최대 13W 공급)

인터페이스: RJ45 + StamPLC SPI 인터페이스

전원: PoE / DC 12V / DC 5V 옵션

물리 설치: DIN 레일 장착 가능 + 고정홀 제공

개발환경: Arduino / UiFlow2 지원

📍 어떤 환경에 적합한가?

이 모듈의 설계 목표는 산업과 엔터프라이즈 환경에 필요한 견고한 유선 네트워크 통신입니다. 아래 시나리오에서 특히 강점이 있습니다:

🏭 산업 자동화 생산 라인

PLC(Programmable Logic Controller) 기반 제어 시스템에서 Ethernet으로 정보 전송·수집이 필요한 경우, PoE로 전원과 데이터를 단일 케이블로 해결할 수 있어 배선 복잡도를 크게 줄일 수 있습니다. 안정성과 확장성도 보장됩니다.

🏢 중앙 집중식 빌딩/건물 자동화

빌딩의 다양한 센서 및 현장 장비들을 Ethernet 기반으로 연결할 때, PoE로 전원 문제를 해결할 수 있어 시스템 설치 및 유지보수 비용을 절감할 수 있습니다. 특히 네트워크 안정성이 중요한 환경에 적합합니다.

⚡ 에너지/전력 분배 모니터링

분산 센서에서 수집한 실시간 데이터를 본사 또는 클라우드로 전달하는 용도에서 Ethernet 통신은 일반적으로 Wi-Fi보다 신뢰성이 높습니다. PoE를 적용하면 전원 공급 문제 없이 긴 케이블 구성이 가능해집니다.

🖥️ 데이터 센터 및 통신장비 관리

여러 장비를 안정적으로 모니터링/제어하기 위해 Ethernet 연결을 요구하는 서버룸 환경에서 유용합니다. 대규모 포트 확장성과 프로토콜 지원이 산업 수준 요구를 충족합니다.

👤 어떤 사용자에게 의미가 있는가?

✅ 기업/산업용 설계자 & 시스템 통합자

PLC 시스템 설계자, 빌딩 자동화 엔지니어, 공정 제어 시스템 통합자들이 이 모듈을 활용해 표준 Ethernet 통신 + 전원 문제를 동시에 해결할 수 있습니다.

✅ ODM/OEM 하드웨어 개발자

소규모 맞춤 설계가 아니라 반복적 제품 구조 설계가 가능한 환경에서 특히 의미가 있습니다. 공장 자동화 패널이나 원격 모니터링 장비를 만들 때 구조적으로 반복 적용이 가능합니다.

⚠️ DIY/개인용 개발자

물론 개인 개발자나 Makers도 사용할 수 있지만, PoE 인프라가 없는 조건에서는 활용 가치가 낮을 수 있습니다. 산업 환경에서 유선 연결과 전원 공급 효율을 동시에 해결하기 위해 설계된 제품입니다.

📈 제품 특성: 단발성 데모 vs 반복 적용 가능 구조

✔ 반복 적용 가능성

표준 산업 인터페이스 채택 — 10/100Mbps Ethernet + IEEE PoE 규격 준수로 산업용 장비 설계 반복 적용에 적합합니다.

W5500 하드웨어 TCP/IP가 메인 컨트롤러와 독립적으로 통신 처리를 담당하므로, 반복 설계에서 일관된 네트워크 동작을 기대할 수 있습니다.

DIN 레일 같이 설치성이 고려된 설계로 제품을 생산 환경에 설치하기에 적합합니다.

✖ 단발성 데모만의 한계

단순 데모에서 PoE의 장점을 최대한 활용하기는 어렵고, 별도의 전원 연결 없이 간단 실험만 하려면 Wi-Fi/USB-Ethernet 같은 대안이 더 간단할 수 있습니다.

🔁 WIZnet 제품의 반복적 사용 구조 여부

이 모듈은 WIZnet W5500 이더넷 컨트롤러를 중심으로 개발된 구조입니다. W5500은 하드웨어 TCP/IP 스택을 내장해 CPU 부하를 줄이고 안정적인 네트워크 접속을 보장하며, 임베디드 산업 장비 분야에서 널리 쓰이는 표준 칩입니다. 같은 W5500 기반 모듈들이 M5Stack 제품군과 시장에도 여럿 존재해 반복 설계/전개가 가능합니다.

📊 레퍼런스 및 시장 검증

M5Stack 제품군에서는 다양한 W5500 PoE/Ethernet 확장 모듈이 판매되고 있으며, 이들 제품이 산업 IoT 시장에서 사용 사례를 얻고 있습니다.

W5500 기반 모듈은 여러 산업용 임베디드 시스템에서도 사용되어 신뢰성과 반복성이 검증되었습니다.

🧠 결론 요약

**PoE Module for StamPLC (W5500)**는 산업 자동화, 빌딩 관리, 분산 모니터링과 같이 유선 네트워크가 중요한 응용에서 반복 가능한 구조로 양산 설계까지 고려할 수 있는 확장 모듈입니다.
특히 PoE를 통한 단일 케이블 전원 + 데이터, 하드웨어 TCP/IP 기반 안정성, DIN 레일 설치 등 산업 지향성이 강점입니다.
