01 — What is this project?

Homelabs, embedded test benches and compact 10-inch racks all need the same thing: many devices to power, and a way to control that power remotely. Mains-switching PDUs solve part of this, but a growing share of gear is now powered over USB-C. Chargers and power strips for USB-C are usually unmanaged — no per-port control, no telemetry, no remote access.

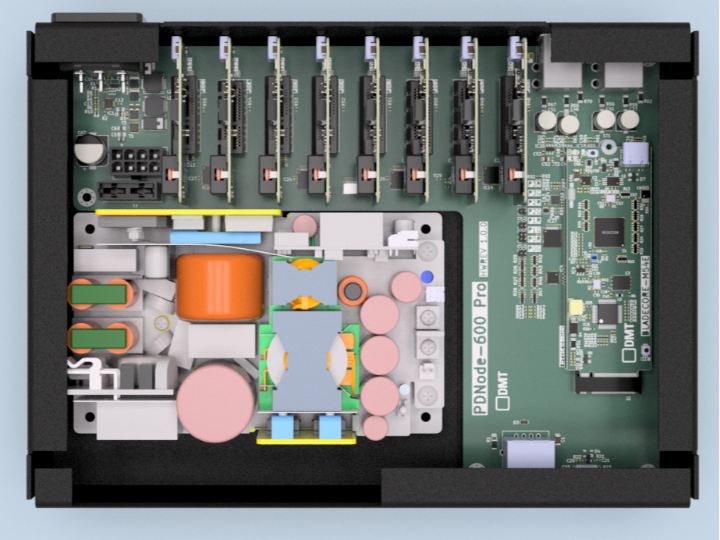

PDNode-600 Pro is a 10-inch rackmount USB Power Delivery unit designed to fill that gap. It is the DC/USB-C sibling of the author's ENERGIS 230 V managed PDU, for setups where mains switching is not wanted but controllable, rack-friendly power output still is.

• 8 × independent USB-C PD source ports (5 / 9 / 12 / 15 / 20 V at 3 A, 5 A with 5 A e-marked cables)
• 4 × USB-A 5 V outputs (up to 1 A each)
• 600 W total budget from a centralized 24 V / 25 A industrial supply
• Ethernet connectivity, a web-based UI, SNMP integration and firmware updates over USB-C on the Pro variant
• Per-port power monitoring and status reporting, with a modular, hot-swappable slot concept: one PD card per port

The networking and control brain is a separate module, BladeCore-M54E — an RP2354B controller with a WIZnet W5500 on a compact M.2 2980 card.

02 — Why a modular PD architecture?

🔷 A baseboard plus swappable PD cards

The Rev 1.0.0 redesign moved to a modular concept: a baseboard distributes 24 V to every slot, and each slot takes a PD card that converts it locally. Each card carries one USB-C port, an MPQ4242-AEC1 PD controller, per-port current/voltage measurement and power-good/fault outputs.

🔷 Designed around a real component change

The changelog states that the first design used the STUSB4710, which became end-of-life, forcing a full redesign around a different PD controller. The result is a cleaner, card-based architecture rather than a one-off board.

🔷 One management module, reusable across designs

BladeCore-M54E is one member of a broader BladeCore module series (RP2040 and RP2354B variants with Ethernet or CAN). Putting the MCU and Ethernet on a standard-form-factor card keeps the carrier board focused on power.

03 — System architecture

      230 VAC (max 4 A)
            │
   ┌────────▼─────────┐
   │ 24 V / 25 A PSU  │  industrial supply
   └────────┬─────────┘
            │ 24 V high-current bus
┌───────────▼──────────────────────────────────────────────┐
│ BASEBOARD                                                │
│  • slot connectors: card detect / enable / status        │
│  • I2C fan-out per slot (TCA9548A mux)                   │
│  • Ethernet + USB service interface                      │
│  • 4 × USB-A (5 V, 1 A)                                  │
│                                                          │
│   ┌───────────────────────┐                              │
│   │ BladeCore-M54E (M.2)  │  RP2354B + QSPI flash +      │
│   │                       │  EEPROM + W5500 ──▶ Ethernet │
│   └───────────────────────┘                              │
│                                                          │
│  [PD Card] [PD Card] [PD Card] [PD Card]  … × 8 slots    │
│   MPQ4242-AEC1 PD controller · buck/buck-boost           │
│   per-port V/I sensing · PGOOD / fault                   │
│        │        │        │        │                      │
│      USB-C    USB-C    USB-C    USB-C   (8 ports total)  │
└──────────────────────────────────────────────────────────┘

04 — Why WIZnet W5500? ⭐

🔷 A remote-managed rack needs a wired network, and the RP2354B has no Ethernet MAC

PDNode-600 Pro targets "remote-managed racks and headless environments", where a web UI and SNMP are the whole point. The RP2354B does not include an Ethernet MAC, so an external Ethernet controller is required. BladeCore-M54E uses the W5500 over SPI, which combines MAC, PHY and a hardware TCP/IP stack in one chip.

🔷 Integrated PHY makes a 29 mm module possible

BladeCore-M54E is a M.2 2980 M-Key card (29 mm × 80 mm) that also holds the MCU, 16 MB QSPI flash, an I²C EEPROM, a USB multiplexer and power regulation. A W5500 with integrated PHY keeps the Ethernet function to a single IC on that card. The 100BASE-TX differential pairs (TD±/RD±), the magnetics center taps (TCT/RCT) and link/activity LED signals are brought out on the M.2 edge connector for the carrier board.

🔷 Dedicated reset and interrupt, on its own SPI bus

The module documentation lists SPI1 as the bus used for the onboard W5500 and describes dedicated reset and interrupt signals plus link and activity LEDs. Keeping the network chip on its own SPI bus and giving it its own reset and interrupt lines suits a controller that must also talk to per-slot I²C devices and the PD controllers.

🔷 Offloading networking from a management MCU

The planned Pro features — a web UI (HTTP) and SNMP — are network-service workloads. W5500 provides hardware TCP/IP and supports TCP and UDP socket operation, which leaves the RP2354B free for slot scanning, I²C multiplexing, PD-controller interfacing and telemetry. (This describes the chip's capability; the project's own firmware approach is not yet published.)

🔷 Socket mode — ⚠️ not confirmed

Note on W5500 socket mode: The repositories do not state which W5500 socket mode (TCP/TOE, UDP, IPRAW or MACRAW) will be used, and no firmware has been published — the project's firmware phases are still marked as planned. The BladeCore-M54E documentation itself states that it "intentionally avoids assumptions about firmware features, supported protocols, or software behavior." This curation therefore does not claim a specific mode.

🔷 Advantages over alternatives

• vs. an MCU with an on-chip MAC plus external PHY: the RP2354B has no MAC, so this route needs extra silicon and firmware stack effort.
• vs. SPI MAC+PHY parts such as ENC28J60: those leave the TCP/IP stack to the host MCU. W5500 moves it into hardware.
• vs. a fully software stack (e.g. lwIP): it would run on the same MCU that handles telemetry and PD management.

🔷 What is documented ✅

• ✅ Full schematics for the Baseboard, PDCard-4242 and BladeCore-M54E published as PDFs
• ✅ PCB documentation and KiCad design folder for BladeCore-M54E (Rev 1.0.0, 2026-01-31)
• ✅ W5500 wiring on SPI1, with reset, interrupt, and link/activity LED signals
• ✅ PCBs ordered; hardware prototyping and bring-up ongoing
• ⚠️ Firmware bring-up, telemetry, and validation (load, thermal, long-run) are still marked planned
• ⚠️ The Web UI shown in the README is an interactive dummy UI ("playground"), not a running device

05 — Key components

🌐 WIZnet W5500 — 10/100 Ethernet over SPI (socket mode not confirmed)

Sits on BladeCore-M54E, connected to the RP2354B via SPI1. Provides the wired link for the web UI, SNMP and remote monitoring.

🧠 BladeCore-M54E module

RP2354B (with 2 MB integrated flash), W25Q128JVPIQ 16 MB QSPI flash, AT24C256 EEPROM, FSUSB42 USB mux that automatically selects between the M.2 USB path and an onboard USB-C connector, and a TPS74801 LDO. Runs from 5 V or 3.3 V.

⚡ MPQ4242-AEC1 PD controller (per port)

Autonomous USB PD negotiation up to 20 V with e-marker cable support, one per PD card.

🔀 TCA9548A I²C multiplexer

Provides per-slot I²C fan-out on the baseboard for monitoring and control.

📊 Per-port monitoring

Current/voltage telemetry and power-good/fault status per slot; the firmware plan lists INA219-based monitoring.

🔌 24 V / 25 A supply

A single industrial supply feeds a 24 V bus, with per-card buck or buck-boost conversion.

06 — Application scenarios

01. Homelab racks

Power and remotely power-cycle USB-C devices — mini PCs, SBCs, network gear — from one managed 10-inch unit.

02. Embedded development benches

Give each device under test its own controllable PD source, with per-port measurement.

03. Headless and remote installations

Manage power over Ethernet through a web UI and SNMP with no local access.

04. Smart infrastructure

Integrate with SNMP-based monitoring already used in rack environments.

05. Platform reuse

Reuse the BladeCore module and the PD card concept for other modular controllers.

Conclusion

PDNode-600 Pro shows how a W5500-equipped M.2 module can give a modular 600 W USB-C PD rack unit its network brain.

• ✅ 8 × USB-C PD + 4 × USB-A within a 600 W budget
• ✅ Modular baseboard + PD card architecture with per-port monitoring
• ✅ WIZnet W5500 Ethernet on a compact M.2 2980 controller module
• ✅ Published schematics, PCB documents and KiCad sources
• ✅ Web UI and SNMP planned for remote management
• ⚠️ Early stage: firmware and validation still planned, W5500 socket mode not confirmed

Q&A

Q1. Which W5500 socket mode is used? Not stated. No firmware is published and the BladeCore-M54E documentation deliberately avoids assumptions about firmware and protocols, so this curation does not assert a mode.

Q2. Is the project finished? No. Architecture, baseboard and PD card PCB design are completed and PCBs are ordered; hardware bring-up is ongoing, while firmware, telemetry and validation are planned.

Q3. Why put Ethernet on a separate module? BladeCore-M54E packages the MCU, memory, USB path selection and W5500 Ethernet on a standard M.2 2980 card, which keeps the carrier board focused on power and allows the same module to be reused.

Q4. Can I build and sell it? The hardware is licensed under CC BY-NC-SA 4.0 and the software under AGPL-3.0; the author states commercial use requires a separate commercial license.

Q5. Is the web UI real? The linked UI is an interactive dummy "playground". The real firmware UI is part of the planned work.

Original Link: https://github.com/DvidMakesThings/HW_PDNode-600-Pro BladeCore-M54E: https://github.com/DvidMakesThings/HW_BladeCore-M54E
