Orcad-Allegro-2-Layers-STM32-Ethernet-MiniPLC-Board
Orcad-Allegro-2-Layers-STM32-Ethernet-MiniPLC-Board
0
Components
Hardware components
WIZnet - W5500
x 1
Project description

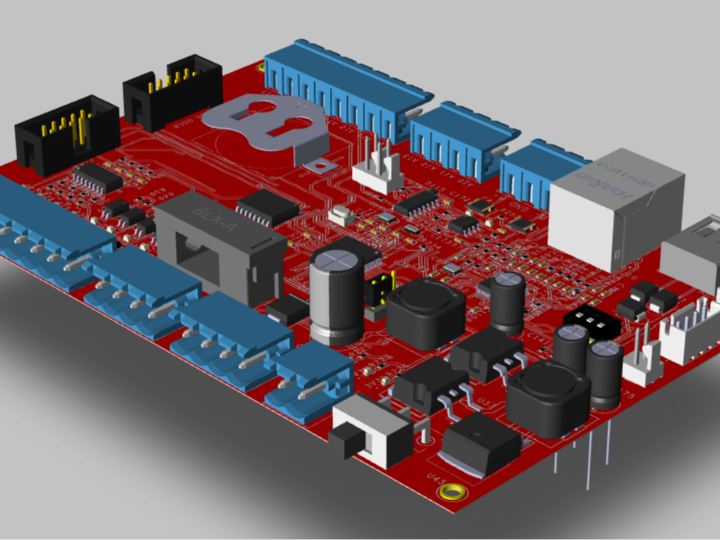

프로젝트 정체성 이 GitHub 레포는 OrCAD/Allegro 설계 산출물 중심의 MiniPLC 보드 프로젝트입니다. 보드 목표는 “현장 I/O 제어 + 통신 + 로깅”을 한 장에 통합하는 것입니다. 핵심 하드웨어 구성 MCU로 **STM32F411RET6(100MHz, 512KB Flash, 128KB RAM)**가 명시되어 있습니다. 산업용 MiniPLC에서 자주 쓰는 블록들이 함께 구성됩니다. 이미지 출처 : https://github.com/maixuancanh2003/Orcad-Allegro-2-Layers-STM32-Ethernet-MiniPLC-Board 산업용 I/O 블록 레포 설명 기준으로 **절연(옵토커플러) 기반 디지털 I/O(12V 레벨)**를 포함합니다. 산업 환경에서 노이즈/그라운드 루프/서지에 대응하기 위한 전형적인 접근입니다. 아날로그/출력 기능 0–10V 아날로그 입력, 그리고 PWM/DAC 출력이 기능 목록에 포함되어 있습니다. 이는 센서(압력/유량/레벨) 및 액추에이터(밸브/드라이브)와의 연동에 필요한 MiniPLC 기본 스펙에 가깝습니다. 필드 통신(RS485) RS485 통신이 포함되어 있고, README에서는…
