1. 硬件环境
W5500驱动教程请参考：

STM32CubeMX | 38-使用硬件SPI驱动以太网模块（W5500）

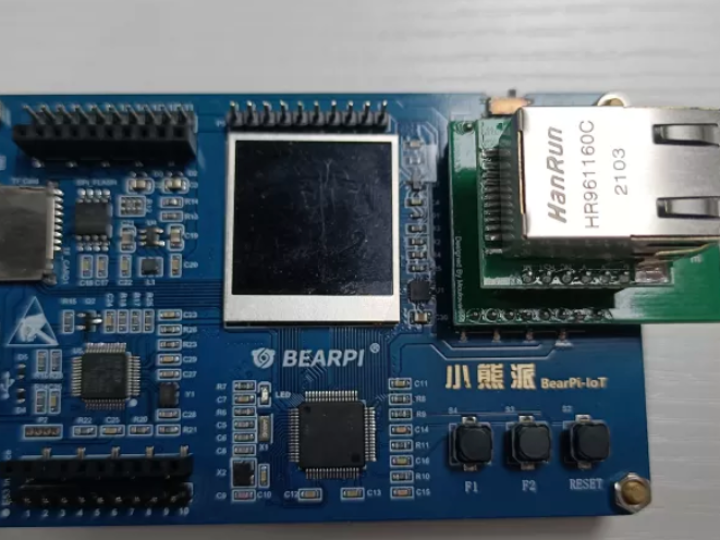

本系列教程中对W5500模块和开发板之间的连接方式如图：

引脚连接情况为：

W5500引脚 STM32引脚
3V3 3V3
GND GND
CS PA15(SPI3_NSS)
MISO PC11(SPI3_MISO)
MOSI PB5(SPI3_MISO)
SCK PC10(SPI3_SCK)
nRST PC0
nINT PB14
2. 网络环境
本系列实验需要PC和开发板在同一个网段（在同一个路由器）上，目前我的配置环境为：

路由器网关：192.168.10.1
PC地址：192.168.10.156
所以将开发板地址设置为192.168.10.xxx，这里我设置为192.168.10.6：

使用PC测试是否可以ping通开发板：

如果可以ping通，则网络环境正常，可以进行后续实验。

二、W5500 驱动库提供的Socket API
W5500 驱动库提供的 Socket API 称为 WIZnet socket API，实现在：socket.h和socket.c中。

WIZnet socket API 基于Berkeley socket API，所以它具有非常相似的名称和接口，但是也有一些差异。

WIZnet socket API 和 Berkeley socket API 的对比如下：

API WIZnet Berkeley
socket() O O
bind() X O
listen() O O
connect() O O
accept() X O
recv() O O
send() O O
recvfrom() O O
sendto() O O
closesocket() O
close() & disconnect() O
从表里可以看到，WIZnet提供的Socket API没有bind和accept，所以使用 WIZnet API的流程如下：

三、WIZnet socket API说明
1. Socket
功能：使用传递的socket number初始化socekt并且打开socket。

原型：

int8_t  socket (uint8_t sn, uint8_t protocol, uint16_t port, uint8_t flag);
1.
参数说明：

Sn：Socket number，应该为0 到 WIZCHIP_SOCK_NUM_
protoco：协议类型，TCP、UDP、MACRAW
port：端口号
flag：用于设置一些特殊的Socket模式。
① WIZCHIP_SOCK_NUM_是W5500芯片所能建立的最大独立socket数量，在 wizchip_conf.h 中定义，目前为8。

#if _WIZCHIP_ >= W5200
  #define _WIZCHIP_SOCK_NUM_   8   ///< The count of independant socket of @b WIZCHIP
#else
  #define _WIZCHIP_SOCK_NUM_   4   ///< The count of independant socket of @b WIZCHIP
#endif
1.
2.
3.
4.
5.
返回值：

成功：返回用户指定的端口号
失败：返回错误码
SOCKERR_SOCKNUM - Invalid socket number
SOCKERR_SOCKMODE - Not support socket mode as TCP, UDP, and so on.
SOCKERR_SOCKFLAG - Invaild socket flag.
② 协议类型用于配置socket n 模式寄存器（Sn_MR）的低 4 位：

W5500驱动库中提供了对应的宏定义：

/**
* @brief MAC LAYER RAW SOCK
* @details This configures the protocol mode of Socket n.
* @note MACRAW mode should be only used in Socket 0.
*/
#define Sn_MR_MACRAW                 0x04

/**
* @brief UDP
* @details This configures the protocol mode of Socket n.
*/
#define Sn_MR_UDP                    0x02

/**
* @brief TCP
* @details This configures the protocol mode of Socket n.
*/
#define Sn_MR_TCP                    0x01

/**
* @brief Unused socket
* @details This configures the protocol mode of Socket n.
*/
#define Sn_MR_CLOSE                  0x00
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
2. listen
功能：监听来自客户端的连接请求。

原型：

int8_t  listen (uint8_t sn);
1.
参数说明：

Sn：Socket number
返回值：

成功：SOCK_OK
失败：返回错误码
SOCKERR_SOCKINIT - Socket is not initialized
SOCKERR_SOCKCLOSED - Socket closed unexpectedly.
3. connect
功能：连接服务端。

原型：

int8_t  connect (uint8_t sn, uint8_t *addr, uint16_t port);
1.
参数说明：

Sn：Socket number
addr：目标IP地址指针，4个字节的数组；
port：目标端口
返回值：

成功：SOCK_OK
失败：返回错误码
SOCKERR_SOCKNUM - Invalid socket number
SOCKERR_SOCKMODE - Invalid socket mode
SOCKERR_SOCKINIT - Socket is not initialized
SOCKERR_IPINVALID - Wrong server IP address
SOCKERR_PORTZERO - Server port zero
SOCKERR_TIMEOUT - Timeout occurred during request connection
SOCK_BUSY - In non-block io mode, it returned immediately
4. send
功能：发送TCP数据。

原型：

int32_t  send (uint8_t sn, uint8_t *buf, uint16_t len);
1.
参数说明：

Sn：Socket number
buf：发送数据缓冲区指针
len：发送数据的大小
返回值：

成功：发送数据的大小
失败：返回错误码
SOCKERR_SOCKSTATUS - Invalid socket status for socket operation
SOCKERR_TIMEOUT - Timeout occurred
SOCKERR_SOCKMODE - Invalid operation in the socket
SOCKERR_SOCKNUM - Invalid socket number
SOCKERR_DATALEN - zero data length
SOCK_BUSY - Socket is busy.
5. recv
功能：接收TCP数据。

原型：

int32_t recv(uint8_t sn, uint8_t * buf, uint16_t len);
1.
参数说明：

Sn：Socket number
buf：接收数据缓冲区指针
len：buffer大小（接收数据的最大长度）
返回值：

成功：实际接收数据的大小
失败：返回错误码
SOCKERR_SOCKSTATUS - Invalid socket status for socket operation
SOCKERR_SOCKMODE - Invalid operation in the socket
SOCKERR_SOCKNUM - Invalid socket number
SOCKERR_DATALEN - zero data length
SOCK_BUSY - Socket is busy
6. sendto
功能：发送UDP数据。

原型：

int32_t sendto(uint8_t sn, uint8_t * buf, uint16_t len, uint8_t * addr, uint16_t port);
1.
参数说明：

Sn：Socket number
buf：发送数据缓冲区指针
len：发送数据的大小
addr：目标地址
port：目标端口
返回值：

成功：发送数据的大小
失败：返回错误码
SOCKERR_SOCKNUM - Invalid socket number
SOCKERR_SOCKMODE - Invalid operation in the socket
SOCKERR_SOCKSTATUS - Invalid socket status for socket operation
SOCKERR_DATALEN - zero data length
SOCKERR_IPINVALID - Wrong server IP address
SOCKERR_PORTZERO - Server port zero
SOCKERR_SOCKCLOSED - Socket unexpectedly closed
SOCKERR_TIMEOUT - Timeout occurred
SOCK_BUSY - Socket is busy
7. recvfrom
功能：接收 UDP 数据。

原型：

int32_t recvfrom(uint8_t sn, uint8_t * buf, uint16_t len, uint8_t * addr, uint16_t *port);
1.
参数说明：

Sn：Socket number
buf：接收数据缓冲区指针
len：buffer大小（接收数据的最大长度）
addr：目标地址
port：目标ip
返回值：

成功：实际接收数据的大小
失败：返回错误码
SOCKERR_SOCKSTATUS - Invalid socket status for socket operation
SOCKERR_SOCKMODE - Invalid operation in the socket
SOCKERR_SOCKNUM - Invalid socket number
SOCKERR_DATALEN - zero data length
SOCK_BUSY - Socket is busy
8. close
功能：关闭socket。

原型：

int8_t close(uint8_t sn);
1.
参数说明：

Sn：Socket number
返回值：

成功：SOCK_OK
失败：返回错误码
SOCKERR_SOCKNUM - Invalid socket number
