W5500-EVB-Pico 모듈 ESD 대책 문의

This UXC was written by a customer who applied the W5500-EVB-PICO to his product.

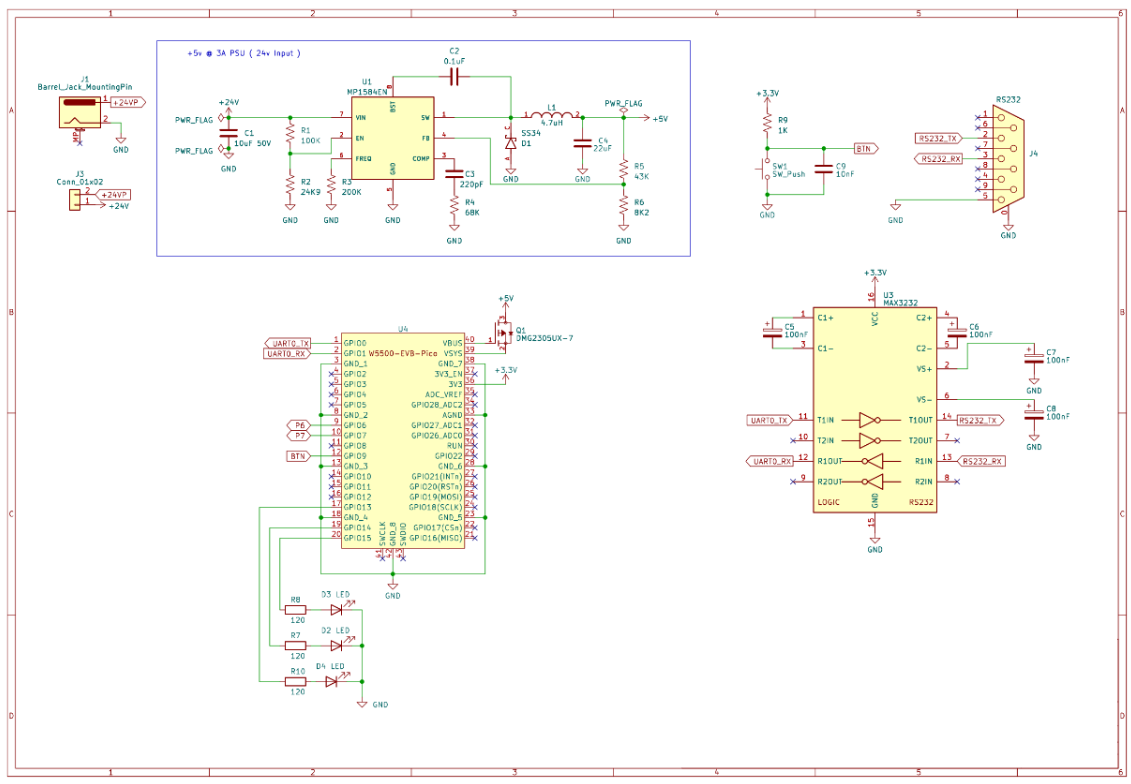

If you look at the circuit diagram published by the customer, you can see that it is an RS232 to Ethernet circuit using 24V.

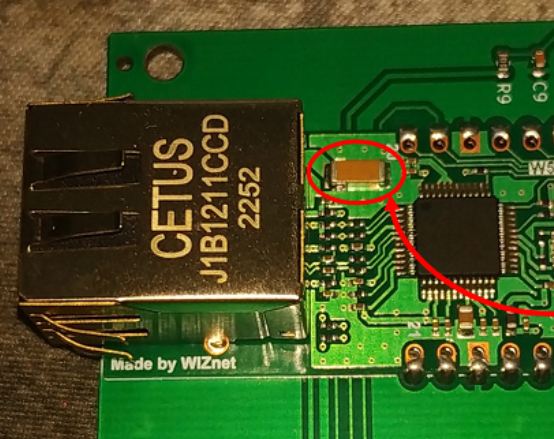

He also provided some PCB photos, and I can see that the W5500-EVB-PICO is produced by SMT or math, not pinheader mating.

He posted in the developer community that the ESD test, one of the test items of KC certification, was failing because the socket connection could not be restored after being disconnected.

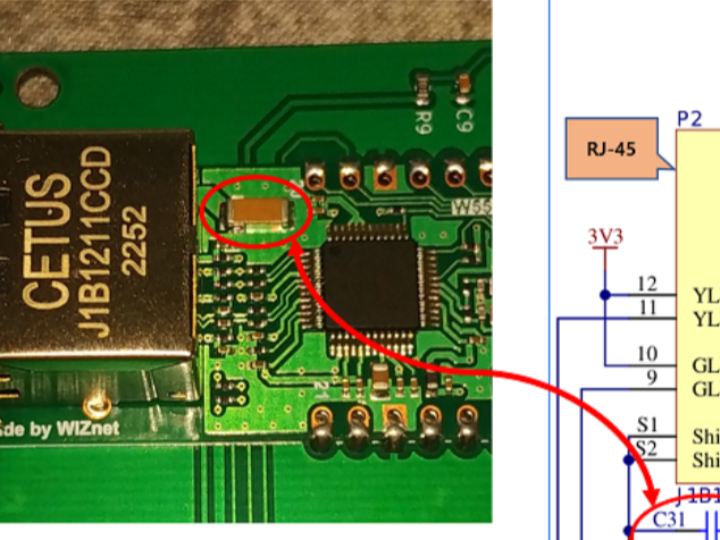

Engineers in the community suggested solutions, and the customer passed the test by connecting a ground to CHGND of the RJ45 so that it would fall to ground during ESD.

Another engineer recommended using a 1M ohm and a cap in parallel to dissipate the ESD as heat.

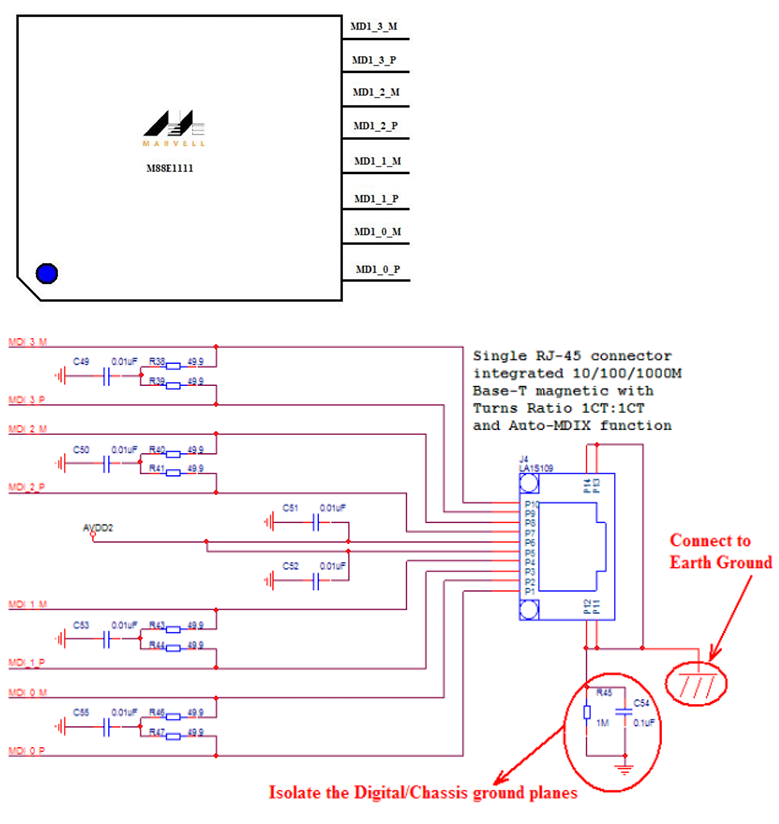

This method of using a 1M ohm resistor and a cap in parallel is used by other manufacturers, and I found that the AX88180 Gigabit Ethernet Controller Application Design Note document also shows this circuit.

These UXCs are related to issues we've encountered when authenticating with our customers' products, so they're a good reference for users who are considering authentication.

본 UXC는 W5500-EVB-PICO를 제품에 적용한 고객분께서 작성하신 UXC 입니다.

고객께서 공개한 회로도를 보면 24V를 사용한 RS232 to Ethernet 회로임을 알 수 있습니다.

PCB 사진도 일부 공개하셨는데 W5500-EVB-PICO를 핀헤더 결합이 아닌 SMT or 수삽하여 생산함을 알 수 있었습니다.

해당 고객께서는 KC 인증의 테스트 항목중 하나인 ESD Test에서 소켓 연결인 끊어진 이후에 복구가 안되어 fail되는 상황이고 이를 해결하고자 개발자 커뮤니티에 글을 올렸습니다.

엔지니어들이 해결 방안을 제시하였고, 그중 고객께서는 RJ45의 CHGND에 접지를 연결하여 ESD 인가시 접지로 빠져나가게끔 하는 방법으로 Pass 하셨다고 합니다.

다른 엔지니어가 권장한 방법으로는 1M옴과 CAP을 병렬로 달아서 ESD를 열로 소비시키는 방법을 제시하기도 하였습니다.

1M옴 저항과 CAP 병렬을 사용한 방법은 다른 제조사에서도 사용되는 방법이고 추가적으로 찾아본 [AX88180 Gigabit Ethernet Controller  Application Design Note] 문서에도 해당 회로로 구성되어 있는 것을 확인할 수 있었습니다.

해당 UXC는 고객의 제품에 사용하여 인증 진행시 발생했던 이슈와 연관된 UXC라 인증을 고려하고 있는 유저들에게 참고하기 좋은 UXC 입니다.
