EFM32GG11 와 W5500 SPI 통신 문제

Question

안녕하세요 EFM32GG11 및 EFM32GG12 개발보드와 W5500 모듈 간 SPI 통신이 잘 되지 않아 문의 드립니다. EFM32 보드와는 register 읽기 쓰기부터 비정상적으로 동작합니다. 다음과 같이 mac어드레스를 쓰고 읽기를 시도하였으나 썼던 값으로 읽히지 않고 0x01 0x01 0x01 0x01 0x01 0x01 과 같이 읽힙니다. STM32 보드로는 정상동작이 됩니다. reg_wizchip_cs_cbfunc (spiCSlow, spiCShigh); reg_wizchip_spi_cbfunc (spiRecvByte, spiSendByte); reg_wizchip_spiburst_cbfunc (spiRecvByteArray, spiSendByteArray); uint8_t rx_tx_buff_sizes[] = { 2, 2, 2, 2, 2, 2, 2, 2 }; wizchip_init (rx_tx_buff_sizes, rx_tx_buff_sizes); wiz_NetInfo net_info = { .mac = { 0x00, 0x04, 0x05, 0x06, 0x07, 0x08 }, .dhcp = NETINFO_DHCP }; setSHAR(net_info.mac); uint8_t mac[6] = { 0, }; getSHAR(mac); 등록되는 callback 함수 입니다. void spiCSlow(void) { GPIO_PinOutClear(SPI_CS_PORT, SPI_CS_PIN); } void spiCShigh(void) { GPIO_PinOutSet(SPI_CS_PORT, SPI_CS_PIN); } void spiSendByte(uint8_t sendbyte) { // app_log_debug(“tx:0x%.2x
”, sendbyte); USART_Tx(SPI_USART,sendbyte); /* Wait for transmition to finished */ while (!(SPI_USART->STATUS & USART_STATUS_TXC)) ; /* Return the datat read from SPI buffer */ USART_Rx(SPI_USART); } uint8_t spiRecvByte(void) { // app_log_debug(“tx:0x00…
”); USART_Tx(SPI_USART,0x00); /* Wait for transmition to finished */ while (!(SPI_USART->STATUS & USART_STATUS_TXC)) ; /* Return the datat read from SPI buffer */ uint8_t ret = USART_Rx(SPI_USART); // app_log_debug(“rx:%.2x
”, ret); return ret; } void spiSendByteArray(uint8_t * buf, size_t size) { uint8_t *tx_ptr = buf; size_t tx_count = size; while (tx_count > 0) { // app_log_debug(“tx:0x%.2x
”, *tx_ptr); USART_Tx(SPI_USART,*tx_ptr); tx_count–; tx_ptr += sizeof(uint8_t); while (!(SPI_USART->STATUS & USART_STATUS_TXC)) ; USART_Rx(SPI_USART); } } void spiRecvByteArray(uint8_t * buf, size_t size) { uint8_t *rx_ptr = buf; size_t rx_count = size; while (rx_count > 0) { // app_log_debug(“tx:0x00…
”); USART_Tx(SPI_USART,0x00); while (!(SPI_USART->STATUS & USART_STATUS_TXC)) ; *rx_ptr = USART_Rx(SPI_USART); // app_log_debug(“rx:%.2x
”, *rx_ptr); rx_count–; rx_ptr += sizeof(uint8_t); } } SPI 관련하여 다음과 같이 설정하였습니다. CMU_ClockEnable(cmuClock_HFPER, true); /* Enable clock for USART3 */ CMU_ClockEnable(cmuClock_GPIO, true); CMU_ClockEnable(SPI_CLK, true); USART_InitSync_TypeDef init = USART_INITSYNC_DEFAULT; init.autoCsEnable = true; init.msbf = true; init.baudrate = 1000000; /* Configure SPI pins / GPIO_PinModeSet(SPI_MOSI_PORT, SPI_MOSI_PIN, gpioModePushPull, 1); GPIO_PinModeSet(SPI_MISO_PORT, SPI_MISO_PIN, gpioModeInput, 0); GPIO_PinModeSet(SPI_CLK_PORT, SPI_CLK_PIN, gpioModePushPull, 0); / Keep CS high to not activate slave */ GPIO_PinModeSet(SPI_CS_PORT, SPI_CS_PIN, gpioModePushPull, 1); /* Reset USART just in case */ USART_Reset(SPI_USART); /* Configure to use SPI master with manual CS / / For now, configure SPI for worst case 32MHz clock in order to work for all / / configurations. */ USART_InitSync(SPI_USART, &init); /* Module USART3 is configured to location 0 */ SPI_USART->ROUTELOC0 = (SPI_USART->ROUTELOC0 &…

louis · Answer

안녕하세요 SPI와 UART는 별도의 프로토콜인데 SPI(SEND/RECV)함수 내부에서 UART를 실행하는 것 같습니다. SPI로 칩과 통신하는 코드를 첨부해드리겠습니다. 참고부탁드리겠습니다. github.com Loopback_FRDM-KL25Z_Eclipse/src at master · Wiznet/Loopback_FRDM-KL25Z_Eclipse master/src Create a repository of WIZnet Freescale Example. Contribute to Wiznet/Loopback_FRDM-KL25Z_Eclipse development by creating an account on GitHub. 감사합니다.

irina · Answer

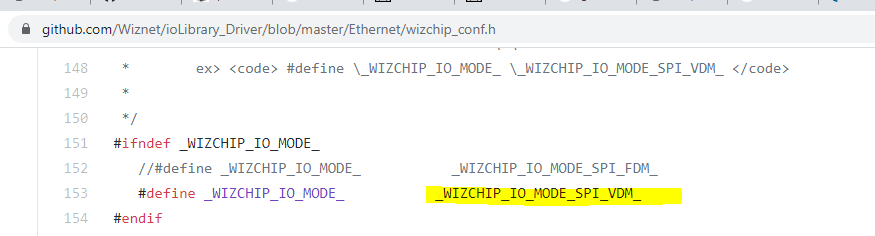

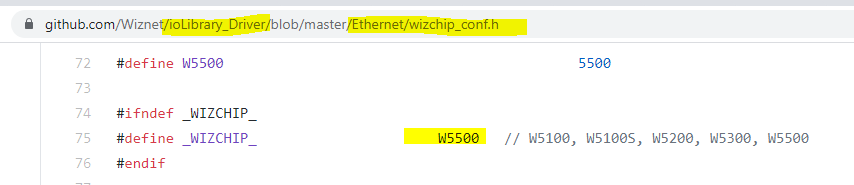

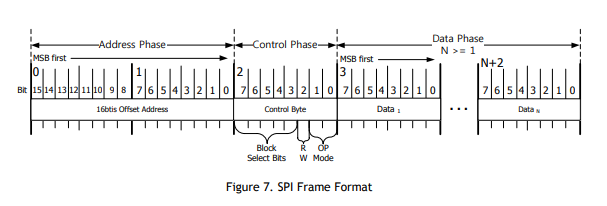

IoLibrary를 사용하신다면, 아래와 같이 선택되어있는지 확인을 해주세요. image854×185 8.2 KB image875×236 11.7 KB getVERSIONR() 를 이용하여, byte단위의 Version 값을 읽어보시길 바랍니다. 정상적인 SPI 동작이라면, 0x04 가 읽혀집니다. 만일 동작하게 설정을 해놨음에도 동작하지 않는다면, SPI Frame을 정상적으로 보내고 있는지 확인하셔야합니다.
