W5500 여러대 동시 접속시 충돌 문제

Question

현재 W5500 장치 3대를 공유기에 물려서 서버로 데이터를 전송하고 있습니다. DHCP 방식이 아닌 static 방식으로, 192.168.1.220 192.168.1.221 192.168.1.222 이렇게 설정해서 사용하고 있습니다. 3대를 동시에 켜지 않고, 따로따로 켰을 경우에는 일단 문제 없이 잘 작동합니다. 그러나, 3대를 동시에 켰을 경우 충돌이 발생해서 오작동합니다. 혹시 몰라 1대를 빼고 2대만 동시에 켜도 같은 문제가 발생합니다. 도움 부탁드립니다.

louis · Answer

안녕하세요 문의 주신 내용에 답변 드립니다 서버 쪽 포트 번호 확인 W5500의 MAC 주소가 중복되어 충돌하는 건 아닌 지 확인 부탁드리겠습니다 감사합니다

noelbich · Answer

서버쪽 포트는 9001 사용하고 있습니다. MAC 주소도 다 다르게 확인이 됩니다.

noelbich · Answer

MCU의 main함수에서 while 루프 진입 전에 IO_LIBRARY_INIT 함수로 초기화한 이후 while 루프 안에서 5분마다 한번씩 데이터를 서버로 TCP 전송하고 있습니다. connect함수와 recv함수에서 연결이 없거나 응답이 없을 시 무한 루프를 막기위해 다음과 같이 카운터를 삽입하여 정해진 횟수를 초과하면 루프를 빠져나가도록 했습니다. 이것 때문에 동시 접속이나 동시 전송이 이루어졌을 때 문제가 발생하는 것일까요? int8_t connect(uint8_t sn, uint8_t * addr, uint16_t port) { CHECK_SOCKNUM(); CHECK_SOCKMODE(Sn_MR_TCP); CHECK_SOCKINIT(); uint32_t taddr; taddr = ((uint32_t)addr[0] & 0x000000FF); taddr = (taddr << 8) + ((uint32_t)addr[1] & 0x000000FF); taddr = (taddr << 8) + ((uint32_t)addr[2] & 0x000000FF); taddr = (taddr << 8) + ((uint32_t)addr[3] & 0x000000FF); if( taddr == 0xFFFFFFFF || taddr == 0) return SOCKERR_IPINVALID; if(port == 0) return SOCKERR_PORTZERO; setSn_DIPR(sn,addr); setSn_DPORT(sn,port); setSn_CR(sn,Sn_CR_CONNECT); while(getSn_CR(sn)); if(sock_io_mode & (1< CONNECT_CNT)) { setSn_IR(sn, Sn_IR_TIMEOUT); return SOCKERR_TIMEOUT; } if (getSn_SR(sn) == SOCK_CLOSED) { return SOCKERR_SOCKCLOSED; } if (getSn_SR(sn) == SOCK_SYNSENT) timeout_++; } return SOCK_OK; } int32_t recv(uint8_t sn, uint8_t * buf, uint16_t len) { uint8_t tmp = 0; uint16_t cnt = 0; uint16_t recvsize = 0; CHECK_SOCKNUM(); CHECK_SOCKMODE(Sn_MR_TCP); CHECK_SOCKDATA(); recvsize = getSn_RxMAX(sn); if(recvsize < len) len = recvsize; while(cnt < RECV_CNT) { recvsize = getSn_RX_RSR(sn); tmp = getSn_SR(sn); if (tmp != SOCK_ESTABLISHED) { if(tmp == SOCK_CLOSE_WAIT) { if(recvsize != 0) break; else if(getSn_TX_FSR(sn) == getSn_TxMAX(sn)) { close(sn); return SOCKERR_SOCKSTATUS; } } else { close(sn); return SOCKERR_SOCKSTATUS; } } if((sock_io_mode & (1<= RECV_CNT) return SOCKERR_TIMEOUT; if(recvsize < len) len = recvsize; wiz_recv_data(sn, buf, len); setSn_CR(sn,Sn_CR_RECV); while(getSn_CR(sn)); return (int32_t)len; }

louis · Answer

서버쪽 문제가 아닐까 생각되는데, 서버 쪽을 (Hercules)와 같은 상용 프로그램으로 먼저 제품 3대가 connect 되는 지 테스트 진행해볼 수 있을까요? 하기 링크에서 다운로드하여 먼저 테스트 진행 부탁 드리겠습니다. 감사합니다 https://www.hw-group.com/software/hercules-setup-utility

noelbich · Answer

감사합니다. Hercules로 테스트 해봐야겠네요.

noelbich · Answer

답변 감사합니다. 아무래도 알고리즘의 다른 부분에서 충돌요인이 발생하는 듯 하네요.

noelbich · Answer

혹시, send, recv 함수 앞에 getSn_SR(SOCK_TCPS) == SOCK_ESTABLISHED 가 될 때까지 기다리는 처리를 해야 할까요?

noelbich · Answer

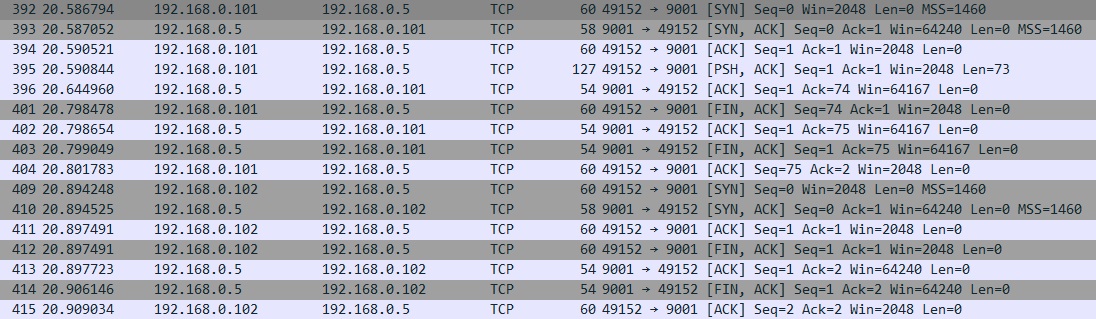

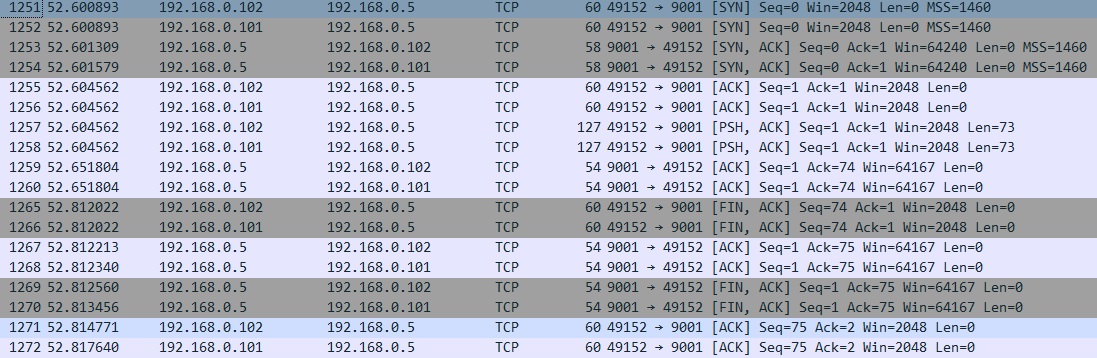

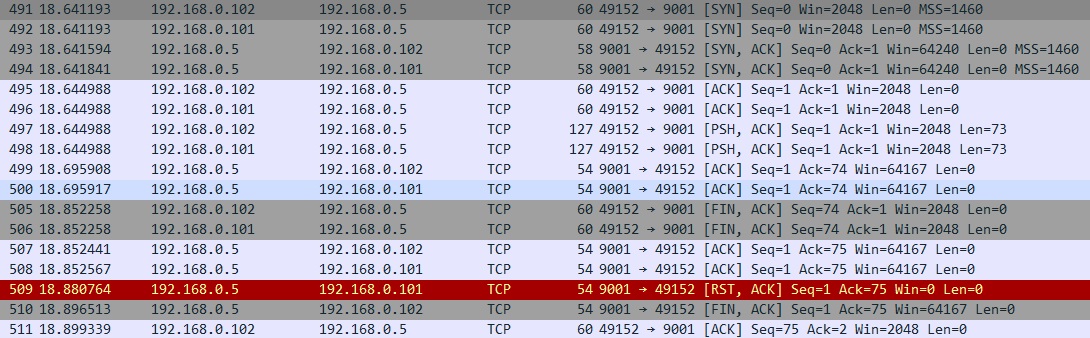

한동안 계속 코드 수정을 해봤으나 동일한 증상이 발생합니다. 2대의 w5500 client 모듈을 동시 기동했을 때, 서버로 2대 모두 정상적으로 데이터가 전송됐을 때는 아래와 같고, packet_diconnect_21097×358 175 KB 1대만 데이터가 전송됐을 때는 아래의 두가지 경우가 있습니다. packet_diconnect_11090×338 162 KB packet_diconnect_1_11096×319 171 KB 둘 중 위의 그림에서는 분명 두 모듈 모두 [PSH, ACK] 작동을 하나 허큘리스에는 단 한 모듈의 데이터만 나타납니다. 아래의 그림에서는두번째 모듈이 접속 후 데이터를 전송하지 않고 바로 disconnect하는 것으로 나타납니다. 전송 코드는 예제의 loopback_tcpc 를 응용했습니다. while(1) { switch(getSn_SR(SOCK_TCPS)) { case SOCK_ESTABLISHED : if(getSn_IR(SOCK_TCPS) & Sn_IR_CON) { setSn_IR(SOCK_TCPS, Sn_IR_CON); } send(SOCK_TCPS, tx_buffer, sizeof(tx_buffer)); recv(SOCK_TCPS, rx_buffer, sizeof(rx_buffer)); while(disconnect(SOCK_TCPS) != SOCK_OK) ; return 1; case SOCK_CLOSE_WAIT : disconnect(SOCK_TCPS); return 2; case SOCK_INIT : connect(SOCK_TCPS, SERVER_IP, SERVER_port); break; case SOCK_CLOSED : close(SOCK_TCPS); socket(SOCK_TCPS, Sn_MR_TCP, 0, 0); break; default: break; } }

noelbich · Answer

socket(SOCK_TCPS, Sn_MR_TCP, 0, 0) 을 socket(SOCK_TCPS, Sn_MR_TCP, 0, SF_TCP_NODELAY) 로 수정한 결과, 아직까지는 동시 기동시 문제가 없는 것으로 나타납니다. 이것이 정확한 해결방법인지 모르겠네요.
