W5500 사용하면서 HUB 추가 할수 있나요?

Question

안녕하세요? KakaoTalk_20210528_173844358453×540 117 KB 잘 지원 해주신 덕분에 양산 직전 단계 까지 와 있습니다. PC 에서 W5500을 4개 연결 하려고 주위에 물어 보니 IPtime 허브를 사용해서 하면 된다고 하더군요. 그러던중 위의 그림과 같이 제품 자체에 HUB 기능이 있는 제품이 있다고 해서 저런식으로 사용을 하려면 W5500에 어떤 칩을 추가 하던지 어떤 기능을 추가 해야되는지 조언을 좀 듣고 싶습니다.

jinxianghe · Answer

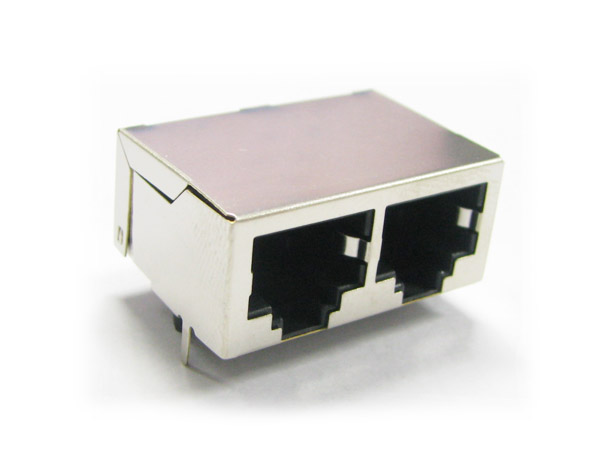

디바이스마트 PCB-840A(RJ45-2포트) RJ-45 커넥터 / PCB 기판용 dip 타입 / 앵글 타입 / 8P8C / 2 Port 디사이스 마트에서 파는 이런 콘넥터를 써서 핀 번호만 맞추어 주고 1번 핀은 1번으로 2번 핀은 2번으로 연결 시켜 주면 본문에 질문 한 내용을 처리 할 수 있나요? 질문 2 : 데이지 체인 이라는거 기능이 지원이 되는지 확인 해보라고 합니다.

jinxianghe · Answer

그럼 W5500말고 지원 하는 제품이 따로 있나요?

becky · Answer

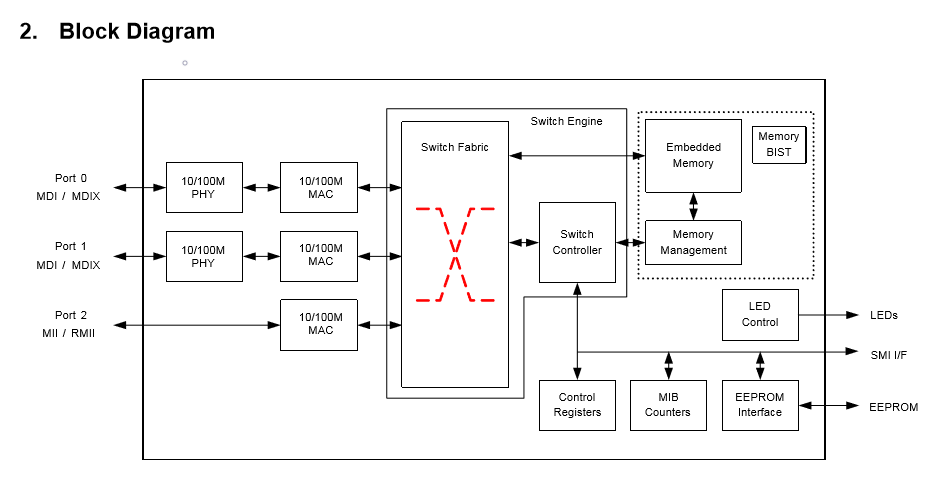

위즈네트 제품중에는 없습니다. 사용하시려면 스위칭 기능이 있는 칩과 함께 사용하셔야 합니다. 죄송합니다만 해당 기능에 대해서는 저도 아는바가 별로 없습니다. 제가 아는 내용으로는 데이지 체인 기능을 구현하기 위해서는 PHY IC대신 Switch IC를 연결해야합니다. 다만 WIZnet Ethernet CHIP 은 대부분 PHY IC가 탑재되어 있으며 초창기 모델인 W3150a+ 에만 PHY IC가 들어있지 않기 때문에 가능합니다. Switching chip 연결시 Ping 안됨 TCP/IP 칩 TXC와 RXC에 25MHz clock인 Feed 되는지 확인 부탁드립니다. W7500을 이용하여 데이지 체인을 구성해보자 합니다. W7500x 예전에 질문 올렸었는데 다시 한번 자료 찾아보고 질문드립니다!!.. stm32 시리즈 MCU ←ㅡㅡㅡㅡㅡ→ W7500 ←ㅡㅡㅡㅡㅡㅡ→ Ethernet switch IC (DM8603) ←ㅡㅡㅡ (SPI) (MII) → LAN PORT 2개 이런식으로 daisy chain 방식(?)으로 설계하려 하는데 이론상 가능한 부분인가요??? 통신경로가 타보드 MCU에서 IP값(?)을 Port 0으로, 이더넷 스위치, W7500까지 거슬러 올라온 후 IP 확인 후 IP값이 틀리면 이더넷 스위치에서 PORT 1로 건네주어 PORT 1에 연결되어 있는 MCU로 PASS 맞으면 MCU까지 올라가서 연산(?) 후 다시 IP를 PORT 1로 보낸다. 이 과정이 맞는건가요?? 아래 사진은 이더넷 스위치(DM 8603)의 블록 다이어그램입니다…!!! [BLOCK] 위의 포럼내용 참고하시기 바랍니다. 위의 내용에서 나오는 W7500은 M0 + Ethernet CHIP으로 PHY가 들어있지 않은 제품입니다.
