w5500 클라이언트 모드에서 연결이 안됨,

Question

W5500이 클라이언트 모드에서 동작을 안하는데, 데이타 분석 좀 부탁 드립니다, 2021-04-27_1427491358×773 363 KB test.zip (21.5 KB)

irina · Answer

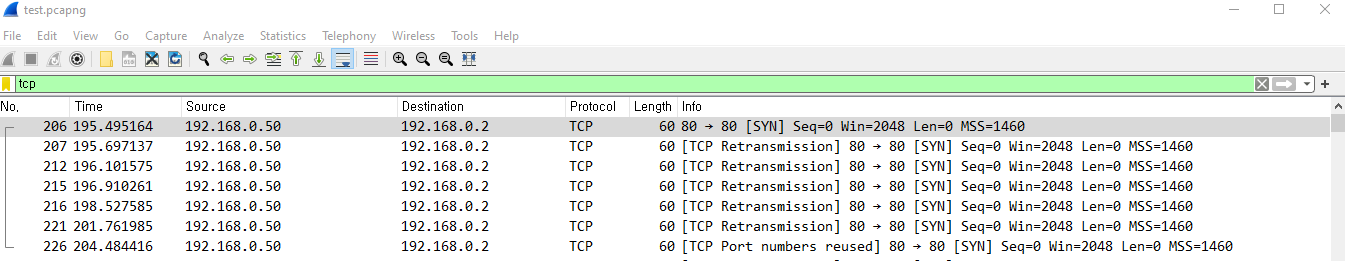

image1345×261 25.9 KB 192.168.0.50 : W5500 192.168.0.2 : PC 맞나요? 맞다면, 현재 W5500에서는 TCP packet을 보내는데 PC가 응답을 못받거나, 응답을 하지 않는겁니다. 몇가지 테스트 하셔야할것 같습니다. PC와 모듈이 같은 네트워크인지…(DHCP로 IP를 할당 받는거라면 같은 공유기밑에 있어야합니다.) → Cmd창에서 ping 192.168.0.50 을 했을때 응답해야합니다. PC의 방화벽이나 보안툴에서 해당 연결을 막고 있을수 있습니다. wifi혹은 vmware의 네트워크가 켜져있을경우 다른 네트워크로 갈수 있으니, 꺼두시고 테스트 하시길 바랍니다.

irina · Answer

해당 부분 해결이 되었을까요?

gajog · Answer

안녕하세요, 글 주셔서 감사 합니다, 제가 바빠서 이쪽일을 미루고 다 보니 해결을 못했습니다, 한가지 여쭤 볼것은… 클라이언트 모드시… 포트 설정시 서버포트 설정, 클라이언트 포트 설정 2가지 모두다 설정을 해 주어야 하는지… 아니면 클라이언트 포트만 셑팅을 해 주어야 하는지 궁금 합니다, 저는 서버 모드시 … 포트를 하나만 해주고, 클라이언트 모드시는 두대 다 해 주고 있습니다, W5500이 클라이언트 모드일때 포트 설정을 어떻게 해 주어야 하는지 궁금 합니다, 답변 주시면 감사 하겠습니다, 감사 합니다,

becky · Answer

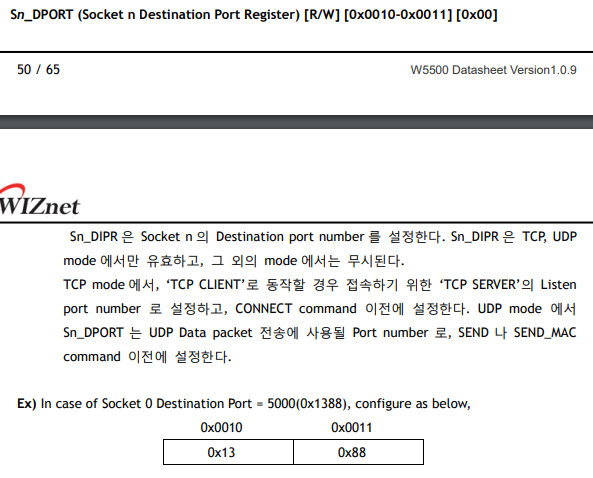

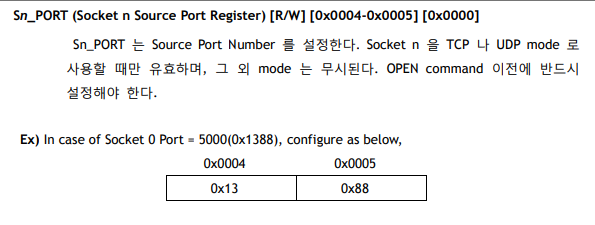

안녕하세요 W5500에는 Destination port 레지스터가있고 source port 레지스터가있습니다. 모두 설정해주시면 됩니다.

gajog · Answer

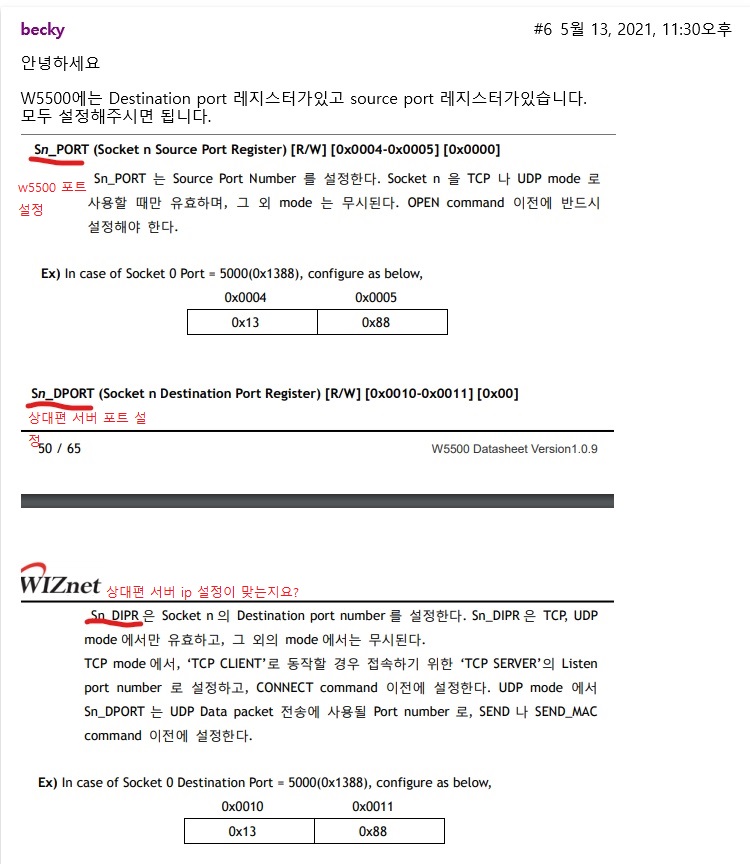

답변 주셔서 감사 드립니다, 보내 주신 이미지를 확인 답변 드립니다, 보낸 이미지 처럼 셑팅을 해 주면 되겠습니까, 이즈넷_LI750×864 126 KB 제가 테스트한 환경… W5500 랜(클라이언트 모드) Sn_IMR ← 0b00011111; //인터럽트 설정 Sn_MR ← 0x01 //소켓 TCP 설정 Sn_PORT0 ← 80, port : 80 IRC [0x0004-0x0005] [0x0000] //W5500 포트 설정 Sn_CR < 0b00000001 //포트 열기 Sn_DPORT ← 80, port : [R/W] [0x0010-0x0011] [0x0000] //상대편 서버 포트 설정 Sn_CR < 0b00000001 //포트 열기 Sn_DIPR //주소는 [R/W] [0x000C-0x000F] [0x00000000] //상대편 서버 주소 설정 Sn_CR, CONNECT (클라이언트 모드) 서버에 접속을 시도 한다, =================================================================== 감사 합니다,
