w5500 ARP 안됨

Question

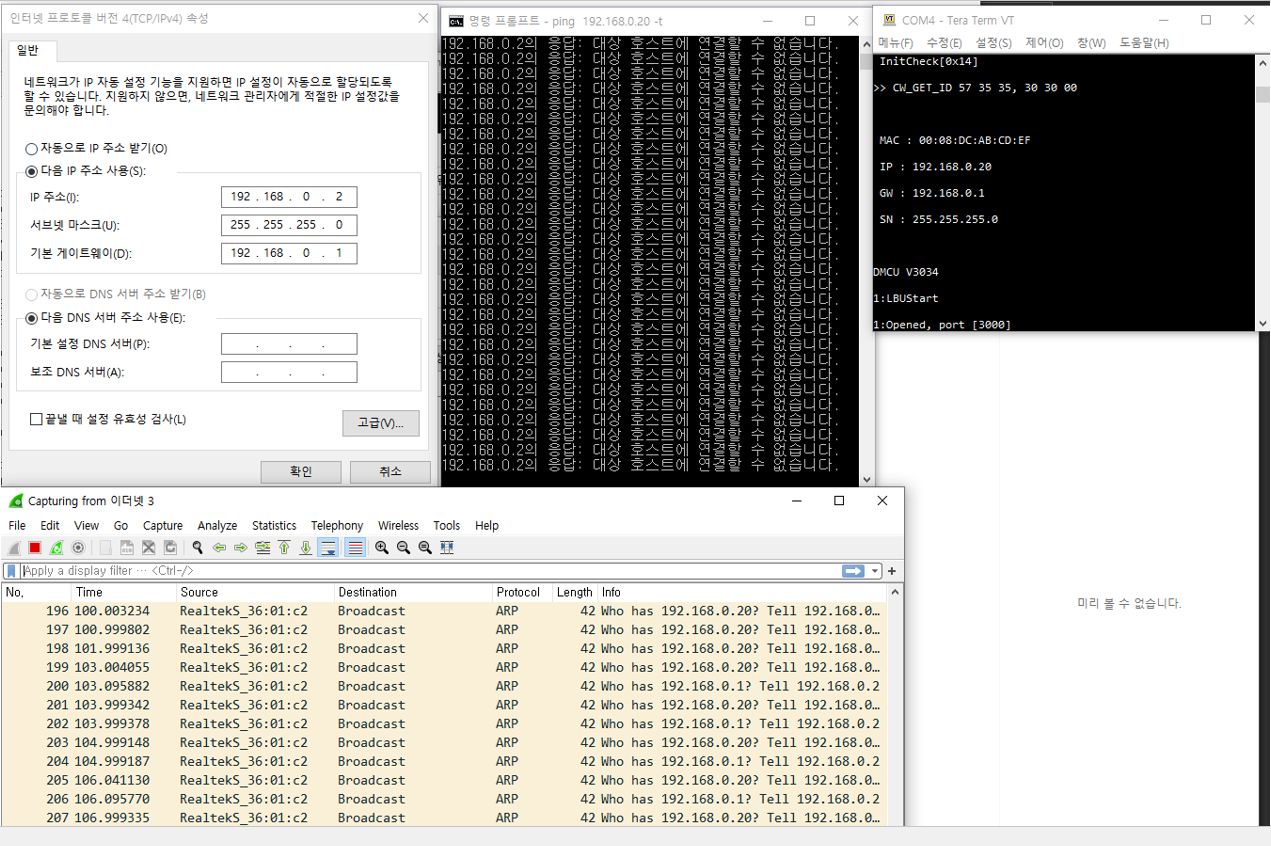

UDP LOOPBACK 기능구현하고 있습니다. 네트웍 정보(IP, GW, SUB) Write/Read는 정상 동작합니다.(CPU<->W5500 SPI 통신 정상) 그런데 상대방 pc에서 ping, arp등 아무것도 안됩니다. W5500 라이브러리 다운받아서 링크 제대로 걸었는데 왜 안되는지 도움부탁드립니다. 와이어샥으로 캡쳐시 아래 메시지만 표시됩니다. (374 87.000196 RealtekS_36:01:c2 Broadcast ARP 42 Who has 192.168.0.20? Tell 192.168.0.2) =>HW 구성: CPU<-SPI 통신->W5500<-트랜스포머->PC /* Includes ------------------------------------------------------------------*/ #include “spi_w5500.h” #include “bsp_eep.h” #include “spi_w5500.h” #include “main.h” #define MAIN_DEBUG #define TICKRATE_HZ1 (1000) /* 1000 ticks per second, for SysTick / #define TICKRATE_HZ2 (1) / 1 ticks per second, for Timer0 / volatile uint32_t msTicks; / counts 1ms timeTicks */ ////////////////////////////////////////////////// // Socket & Port number definition for Examples // ////////////////////////////////////////////////// #define SOCK_TCPS 0 #define SOCK_UDPS 1 #define PORT_TCPS 5000 #define PORT_UDPS 3000 //////////////////////////////////////////////// // Shared Buffer Definition for Loopback test // //////////////////////////////////////////////// #define BUF_SIZE 2048 // defined in loopback.h uint8_t gDATABUF[BUF_SIZE]; wiz_NetInfo gWIZNETINFO = { .mac = {0x00, 0x08, 0xDC, 0xAB, 0xCD, 0xEF}, .ip = {192, 168, 0, 20}, .sn = {255, 255, 255, 0}, .gw = {192, 168, 0, 1}, .dns = {0, 0, 0, 0}, .dhcp = NETINFO_STATIC }; uint8_t destip[4]={192, 168, 0, 2}; uint16_t destport=PORT_UDPS; int32_t RcvLen=0; int pll_spi_read(uint32_t addr, uint8_t *val_p) { return 0; } int pll_spi_write(uint32_t addr, const uint8_t val) { } void W5500_LowLevel_DeInit(void) { GPIO_InitTypeDef GPIO_InitStructure; SPI_Cmd(W5500_SPI, DISABLE); SPI_I2S_DeInit(W5500_SPI); W5500_SPI_CLK_INIT(W5500_SPI_CLK, DISABLE); GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN; GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL; GPIO_InitStructure.GPIO_Pin = W5500_SPI_SCK_PIN; GPIO_Init(W5500_SPI_SCK_GPIO_PORT, &GPIO_InitStructure); GPIO_InitStructure.GPIO_Pin = W5500_SPI_MISO_PIN; GPIO_Init(W5500_SPI_MISO_GPIO_PORT, &GPIO_InitStructure); GPIO_InitStructure.GPIO_Pin = W5500_SPI_MOSI_PIN; GPIO_Init(W5500_SPI_MOSI_GPIO_PORT, &GPIO_InitStructure); } void W5500_LowLevel_Init(void) { GPIO_InitTypeDef GPIO_InitStructure; W5500_SPI_CLK_INIT(W5500_SPI_CLK, ENABLE); RCC_AHB1PeriphClockCmd(W5500_SPI_SCK_GPIO_CLK | W5500_SPI_MISO_GPIO_CLK | W5500_SPI_MOSI_GPIO_CLK, ENABLE); GPIO_PinAFConfig(W5500_SPI_SCK_GPIO_PORT, W5500_SPI_SCK_SOURCE, W5500_SPI_SCK_AF); GPIO_PinAFConfig(W5500_SPI_MISO_GPIO_PORT, W5500_SPI_MISO_SOURCE, W5500_SPI_MISO_AF); GPIO_PinAFConfig(W5500_SPI_MOSI_GPIO_PORT, W5500_SPI_MOSI_SOURCE, W5500_SPI_MOSI_AF); GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_DOWN; GPIO_InitStructure.GPIO_Pin = W5500_SPI_SCK_PIN; GPIO_Init(W5500_SPI_SCK_GPIO_PORT, &GPIO_InitStructure); GPIO_InitStructure.GPIO_Pin = W5500_SPI_MOSI_PIN; GPIO_Init(W5500_SPI_MOSI_GPIO_PORT…

irina · Answer

UDP packet이 안되는 경우는 다음과 같습니다. SPI 통신이 정상적이지 않아. 레지스터에 값을 제대로 쓰지 못했을 경우 RJ45에 Link LED(green)가 깜박이지 않는경우 같은 네트워크로 인식되지 않을 경우 1,2항목이 정상적일때 방화벽, 무선네트워크, 가상머신 등이 켜져있을 경우 SPI 는 정상 동작한다고 하셨으나, 한번더 확인 부탁드립니다. version register( 0x0039)를 읽었을 때 0x04가 나오는지,
