[W5500] 초기 확인

Question

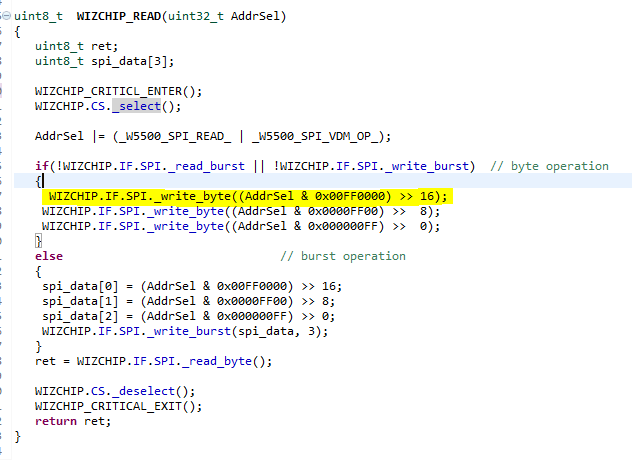

기존에 다른 MCU로 W5200이나 W550io를 사용한 적이 있어 이번에도 크게 어렵게 생각지 않고 시도했습니다. 이번에는 TI TMS320F28379D를 사용했습니다. 그런데 SPI 통신이 안 되는 것 같네요. VERSIONR을 읽어봤는데 원하는 값 0x04가 오질 않습니다. SPI Mode는 0, 속도는 8MHz 사용했습니다. Chip initialize 없이 VERSIONR을 읽어도 값이 와야 정상인거죠? // Chip initialize if (ctlwizchip(CW_INIT_WIZCHIP, (void*) memsize) == -1) { while (1); } Library의 함수 대신 직접 코드를 사용했습니다. wiz5500_crit_de(); wiz5500_spi_select(); //adr = (0x00000000 + (0x0039 << 8) + (0x00 << 3)); //adr |= ((0x00 << 2) | 0x00); SPI_writeDataNonBlocking(SPIB_BASE, 0x0039); SPI_writeDataNonBlocking(SPIB_BASE, 0x0000); result = SPI_readDataBlockingNonFIFO(SPIB_BASE); wiz5500_spi_deselect(); wiz5500_crit_en(); 위와 같이 하였는데(TMS가 16bit SPI라 저렇게 했습니다. 8bit로 선언해도 값은 비정상적으로 나옵니다.) 문제가 있을까요? SPI 문제일 때 어떻게 확인해봐야 될까요? 헷갈리는 부분이 있는데 wizchip_conf.c에 다음과 같이 선언되어 있고 _WIZCHIP WIZCHIP = { _WIZCHIP_IO_MODE_, (uint8_t*)_WIZCHIP_ID_ , { wizchip_cris_enter, wizchip_cris_exit }, { wizchip_cs_select, wizchip_cs_deselect }, { { //M20150601 : Rename the function //wizchip_bus_readbyte, //wizchip_bus_writebyte wizchip_bus_readdata, wizchip_bus_writedata }, } }; wizchip_conf.h의 typedef struct __WIZCHIP를 보면 struct { iodata_t (*_read_data) (uint32_t AddrSel); void (*_write_data) (uint32_t AddrSel, iodata_t wb); }BUS; struct { uint8_t (*_read_byte) (void); void (*_write_byte) (uint8_t wb); void (*_read_burst) (uint8_t* pBuf, uint16_t len); void (*_write_burst) (uint8_t* pBuf, uint16_t len); }SPI; 와 같이 되어 있습니다. 그런데 W5500은 SPI(VDM)을 사용하는 것으로 설정되어 있습니다. 이렇게 되도 문제가 없나요? 그리고 reg_wizchip_spi_cbfunc(wiz5500_spi_readbyte, wiz5500_spi_writebyte); reg_wizchip_spiburst_cbfunc(wiz5500_spi_read, wiz5500_spi_write); 이 부분에서는 spi 함수를 선언해주는데 wizchip_conf.c의 선언과 안 맞게 되는건가요?

becky · Answer

Initialize의 경우 Socket Buffer 사이즈를 설정하는것이기때문에, Initialize를 하지 않더라도 VESIONR을 read해오는 것이 맞습니다. wiz5500_crit_de() 가 ENTER 맞나요? 확인해보시기 바랍니다. 16bit SPI를 사용하더라도 데이터가 맞게 잘들어온다면 무관할 것 같으나, ioLibrary의 경우 8bit base로 작성되었기때문에 8bit로 사용하시길 추천드립니다. 너무 포괄적인 질문이라 답변을 드리기가 어렵습니다. Joonbum: 그런데 W5500은 SPI(VDM)을 사용하는 것으로 설정되어 있습니다. 이렇게 되도 문제가 없나요? burst일경우 burst 함수를 사용하고 아닐경우 byte 함수를 사용하게 되어있습니다. Joonbum: 이 부분에서는 spi 함수를 선언해주는데 wizchip_conf.c의 선언과 안 맞게 되는건가요? 우선 cbfunc 함수는 위의 코드에서 사용하기 위해 등록하는 것인데, 이부분 코드를 수정하셔서 무관합니다.
