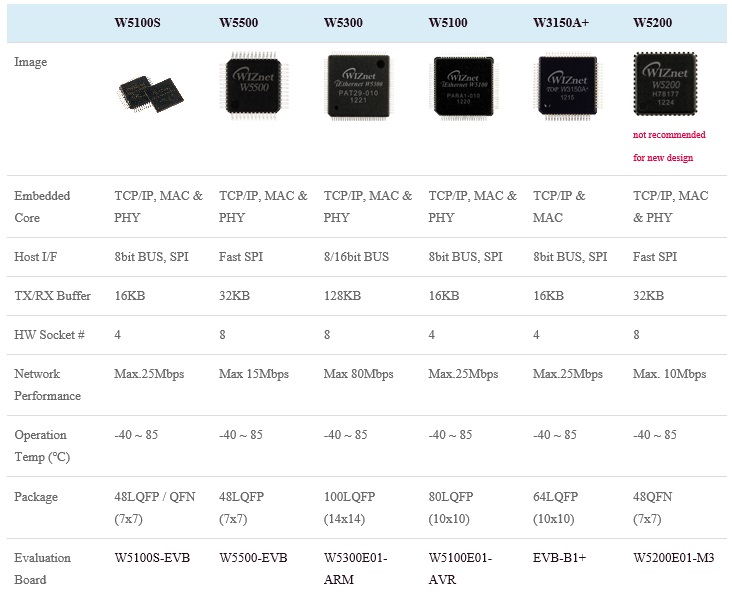

[W5500]절연방법에 따른 회로상의 차이점

Question

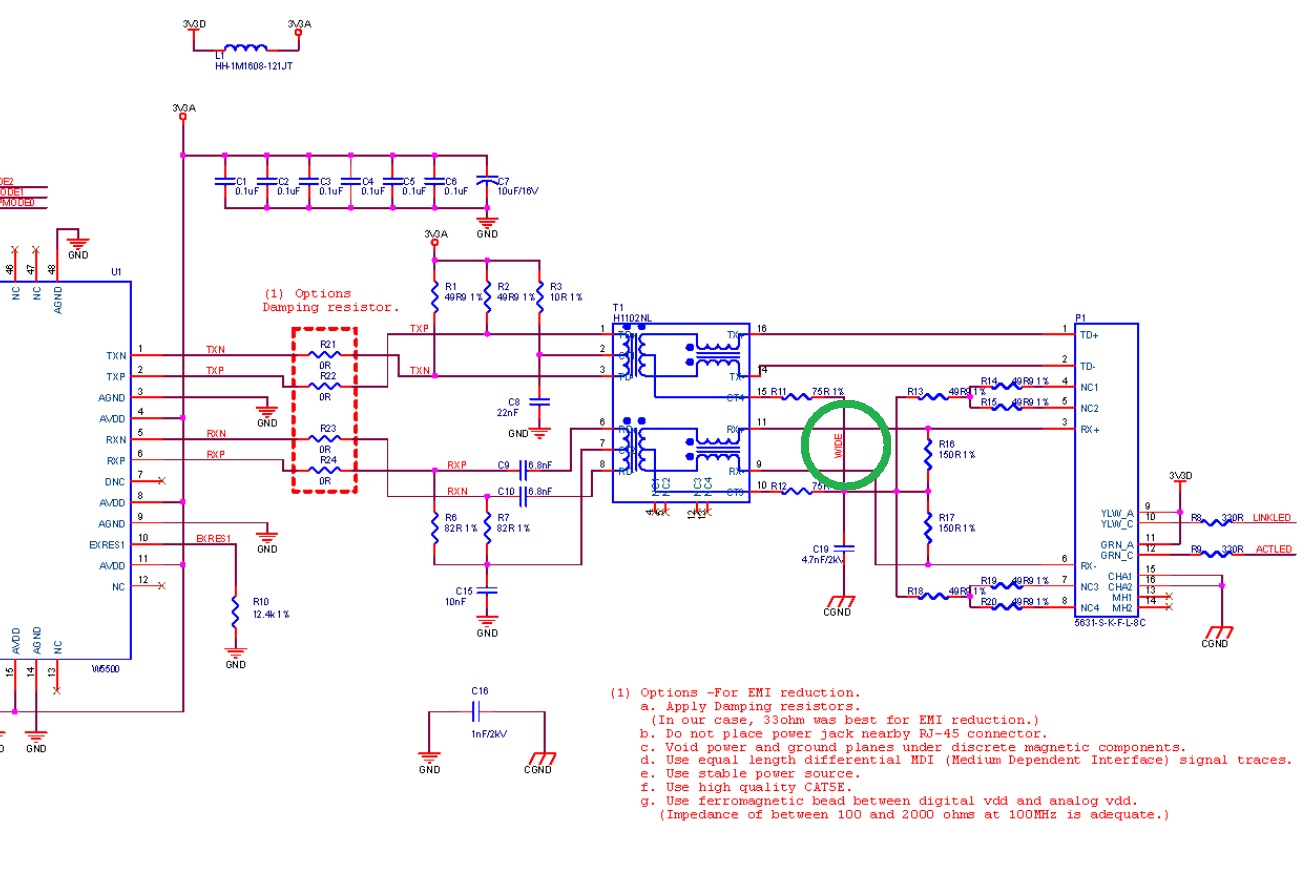

현재 회로 방안을 참조하고자 Ref. 회로를 보고 있습니다 그런데 W5500의 내장형 RJ45 절연과 외부 트랜스포머 절연방법에 표기된 회로가 다소 다르네요 외부 트랜스포머 회로 기준으로 (H1102NL ← 실제 사용 시 대체품 사용예정) 아트웍상 WIDE로 표기된 배선은 선을 굵게 하거나 copper처리하면 될까요? RJ45의 핀 4-5연결과 7-8연결 시 75ohm단일저항기를 49.9ohm 직병렬로 변경되었는데 동일하게 해도 문제없나요? RJ45의 핀 3과 6 사이에 150저항기 2개가 추가로 삽입되어 있는데 내장형과 다른 이유가 있을까요? 확인부탁드립니다. 감사합니다.

scott · Answer

안녕하세요 위즈네트 입니다. 질문 내용에 대해서 답변 드립니다. sa6293: 아트웍상 WIDE로 표기된 배선은 선을 굵게 하거나 copper처리하면 될까요? 어떤 PCB 파일을 보고 말씀 하시는지 잘 모르겠습니다. 어떤부분인지 알려주시면 감사하게습니다. sa6293: RJ45의 핀 4-5연결과 7-8연결 시 75ohm단일저항기를 49.9ohm 직병렬로 변경되었는데 동일하게 해도 문제없나요? 외부 트랜스포머를 사용한 회로를 보셨다면 49.9ohm 3개의 합성 저항 값이 75ohm 입니다. 회로의 간단함을 위해 75ohm을 사용하시는 것을 추천드립니다. sa6293: RJ45의 핀 3과 6 사이에 150저항기 2개가 추가로 삽입되어 있는데 내장형과 다른 이유가 있을까요? 외부 트랜스포머를 사용한 회로는 저희가 사용한 PHY의 제조사에서 가이드한 것을 100% 지킨 회로입니다. 하지만 트랜스포머가 RJ45에 내장된 회로는 외부 트랜스포머를 사용한 회로를 좀더 간단하게 등가회로를 구성한 것입니다. 내부적으로 보면 다른게 보이겠지만 신호 측면 에서도 동일한 회로라고 보시면 됩니다. 이 두회로는 몇년간 검증이 되었으므로 걱정없이 사용하셔도 됩니다. 이상입니다. 감사합니다.
