STM32-based Ethernet-RS485 IoT gateway

Project description

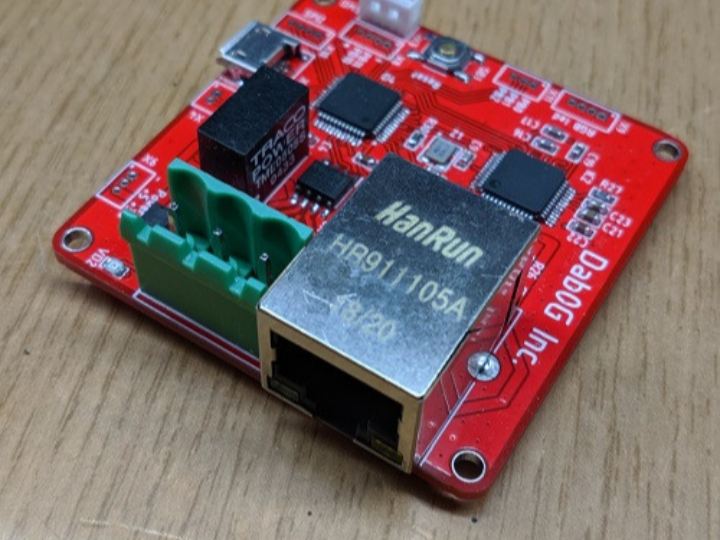

이 프로젝트는 Ethernet–RS485 게이트웨이를 직접 설계하고 제작한 사례입니다. 글쓴이는 Mysensors 기반 스마트홈 환경에서 RS-485 노드를 중앙 컨트롤러로 연결하기 위한 유선 게이트웨이를 만들기 위해 자체 PCB를 설계했고, 그 결과물을 공유했습니다. 설계 목표 및 배경 작성자는 기존에 Jumper 와이어, 브레드보드로 회로를 구성하는 데 한계를 느껴 직접 PCB 제작을 결심했습니다. 초기에 회로 설계 → PCB 레이아웃 → JLCPCB에서 제작 주문까지 직접 진행했습니다. 핵심 구성 요소 시스템의 핵심은 아래 부품들입니다. STM32F103CBT6: 게이트웨이의 메인 MCU. Cortex-M3 기반, 128 KB Flash, 20 KB RAM, 72 MHz 동작. WIZnet W5500: SPI 기반 Ethernet 컨트롤러로, 하드웨어 TCP/IP 스택을 내장하고 최대 8개의 TCP/UDP 소켓을 지원합니다. MAX13488EESA+T: RS-485 드라이버. 속도 최대 16 Mb/s, 자동 송수신 방향 전환 기능을 갖고 있어 UART에 직접 연결 가능합니다. MCU는 3.3 V로 구동되고, 8 MHz 및 32.768 kHz…
