[EM Tech] ECM5200-RS232

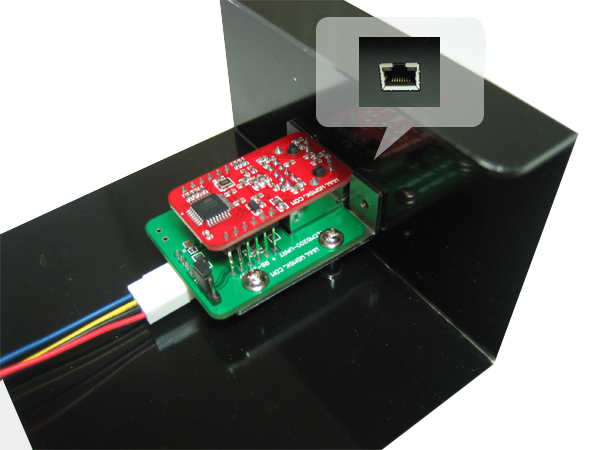

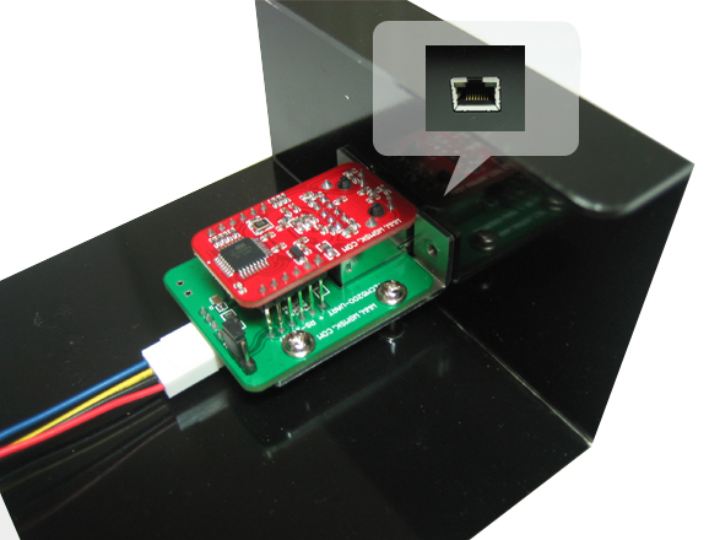

ECM5200-RS232 products combine brackets and interface boards to facilitate the installation of Ethernet Serial Conversion Module (ECM5200-UA

louis_m

Published October 04, 2022

Original author: EM TechOriginal source (new tab)

[EM Tech] ECM5200-RS232

Project description

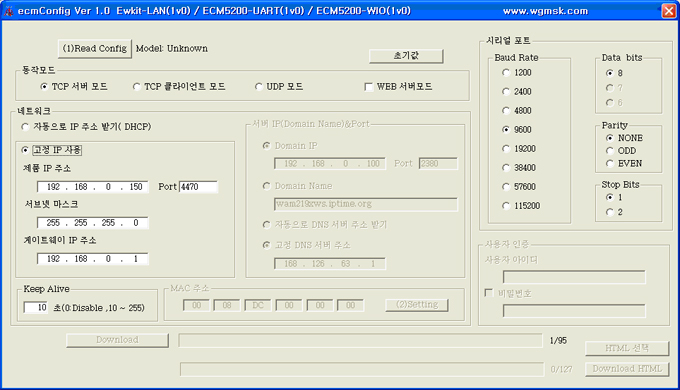

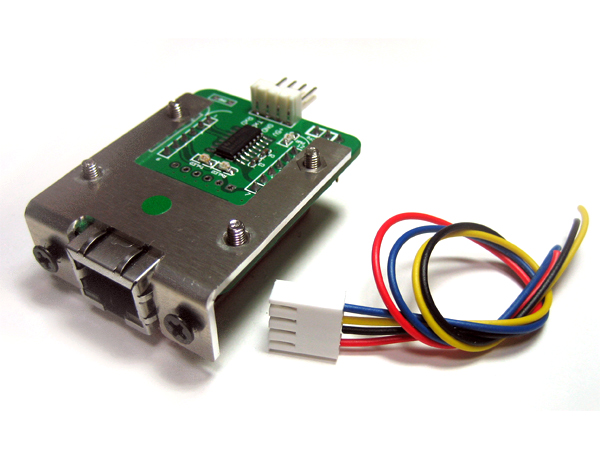

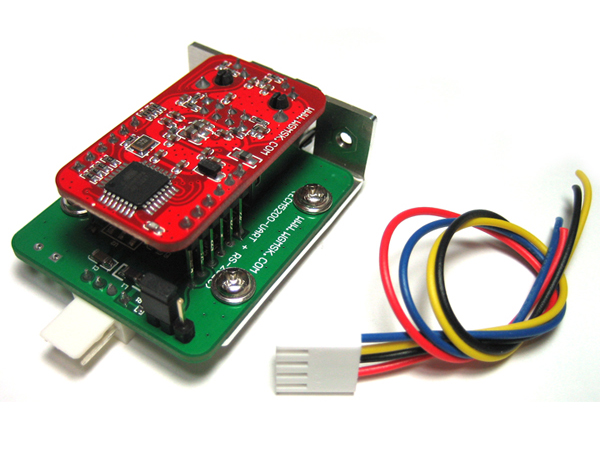

ECM5200-RS232 (판넬 장착형, 이더넷 to 시리얼 컨버터 모듈) ECM5200-RS232 상품은 이더넷 <-> 시리얼 변환 모듈(ECM5200-UART)을 판넬에 장착이 용이하도록 브라켓과 인터페이스 보드가 결합된 상품으로 RS-232C 시리얼 통신이 가능한 모듈과 4라인(5.0V, GND, RxD, TxD)연결 만으로 이더넷을 통해 TCP/IP 망에 연결하여 원격 측정, 관리 및 제어가 가능한 제품이다. 제품 사진1(모듈 + 케이블) 제품 사진2(모듈 + 케이블) 빨강(5.0V) 4.5V ~ 12V @250mA의 전원 입력, LDO(3.3V @1A) 장착 ※5.0V 전원 사용을 권장, 5.0V 이상 사용시 LDO에 열이 발생한다. 검정(GND) 전원 Ground 노랑(TxD) 시리얼 데이터 송신(RS-232C의 출력) 신호 파랑(RxD) 시리얼 데이터 수신(RS-232C의 입력) 신호 4핀 케이블 신호 주요규격 및 기능 시리얼 장비에 연결 해서 사용 가능 쉽고 빠르게 시리얼 장비에 인터넷 기능 추가 다양한 장비 및 환경 지원을 위한 펌웨어 업그레이드 기능 손쉬운 설정을 위한 Configuration Tool Program(ecmConfig)…
