프로젝트가 하는 일

SCIS(Slow Control Interlock System) 는 여러 계측 장비에서 오는 측정값을 한곳에 모아, 임계값을 넘으면 즉시 인터록(안전 차단) 신호를 발생시키는 FPGA 기반 안전 감시 시스템입니다. 핵심은 Cologne Chip GateMate M1A1 FPGA 에 구현된 데이터 컨센트레이터(Data Concentrator) 이고, 데이터 입출력은 WIZnet W5500 이더넷이 담당합니다. (물리 실험·가속기·검출기 계열의 "슬로 컨트롤 + 인터록" 용도로 보입니다.)

동작 흐름:

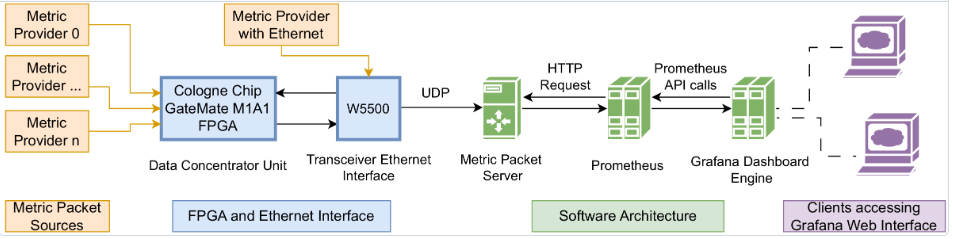

• Metric Provider / DAQ 들이 측정값을 Metric Packet으로 만들어 전송 — 패킷 = 프로토콜 코드(V01) + 장치 식별자 + 측정값(Q22.10 부호 고정소수점)
• 이 패킷이 W5500을 통해 UDP로 GateMate FPGA에 도착
• FPGA의 Data Concentrator가 받아 Threshold Logic Unit(임계값 로직) 으로 판정 → 초과 시 저지연·결정적 인터록 발생
• 상태는 소프트웨어(Prometheus + Grafana)로 모니터링

COMPONENTS

WIZnet이 들어가는 위치

이 프로젝트의 이더넷 플랫폼은 W5500이며, 특징적으로 두 개(듀얼) 를 사용합니다.

• 역할: 계측 장비의 Metric Packet을 UDP로 수신해 FPGA 데이터 컨센트레이터에 공급하고, 경보/텔레메트리를 송신
• 듀얼 구성: 하나는 RX(수신) 전용, 하나는 TX(송신) 전용 — 각각 PMOD 핀에 SPI로 연결해 송·수신 처리량을 분리 확보
• 구현 확인된 것(README "Working"): W5500 컨트롤러(UDP)에서 8개 소켓 라운드로빈, send_first/receive_first 기본 루틴, RX·TX W5500 분리 운용, 40MHz FPGA sys_clk에서 동작

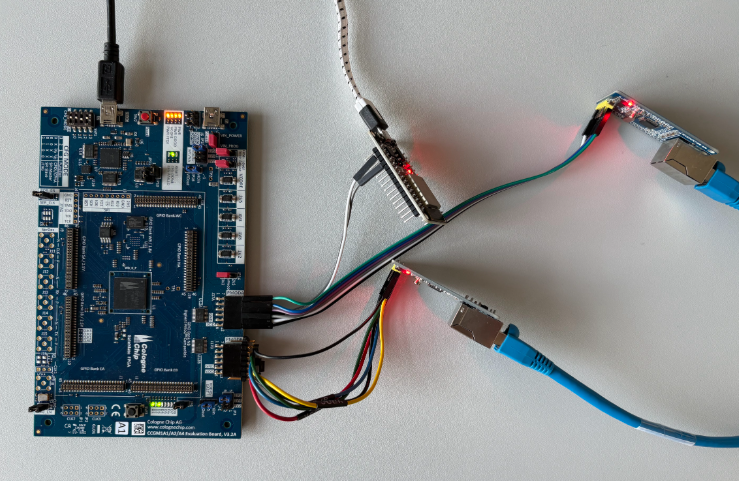

• 테스트 구성: GateMate M1A1 Eval Board V3.2 + W5500 모듈 2개 + 외부 인터록 테스트용 ESP32 1개

즉 W5500은 이 안전 인터록 시스템에서 계측 데이터를 이더넷(UDP)으로 실어 나르는 통신 계층이며, 하드웨어 TCP/IP·8소켓·32KB 버퍼를 활용해 FPGA가 판정 로직에 집중하도록 합니다.

ESP32는 왜 쓰나요? (테스트용 보조 장치)

혼동하기 쉬운데, 이 시스템에서 ESP32는 핵심 부품이 아니라 개발·검증용 보조 장치입니다. README의 테스트 구성에 "외부 인터록 assertion 테스트(external interlock assertion testing)"용으로 명시돼 있습니다.

• SCIS의 안전 기능 중 하나는 "외부에서 인터록 신호가 들어오면 즉시 차단"하는 것입니다(FPGA에 외부 인터록 입력 + 히스테리시스 글리치 필터 존재).
• 이 기능을 개발·시험하려면 인터록 신호를 실제로 만들어 넣어줄 무언가가 필요합니다. 진짜 계측 장비를 붙이기 전에요.
• 그 역할을 ESP32가 대신합니다 — 즉 가짜 외부 인터록 신호를 발생시켜 FPGA가 제대로 차단하는지 확인하는 "신호 자극기(stimulus)" 입니다.

정리하면, 계측 데이터의 본류는 전부 W5500(UDP) 이 담당하고 ESP32는 관여하지 않습니다. ESP32는 운용 필수 요소가 아니라, 동작 검증을 위한 테스트 도구입니다

데이터 컨센트레이터 (FPGA 내부)

• 8-bit AXI-stream 기반 데이터 흐름
• Threshold Logic Unit: 저지연·결정적 인터록 assertion
• 외부 인터록 신호용 히스테리시스 글리치 필터
• 8단계 우선순위(3-bit USER 필드), Priority FIFO에서 최고 우선순위 우선 readout
• Telemetry Sender: 이상 시 "INTERLOCK" / "ALMOSTFULL" 경보 전송
• 새 장치 추가는 threshold_address_generator.py로 Threshold Lookup Memory에 등록

아래 순서로 신호가 흐릅니다.

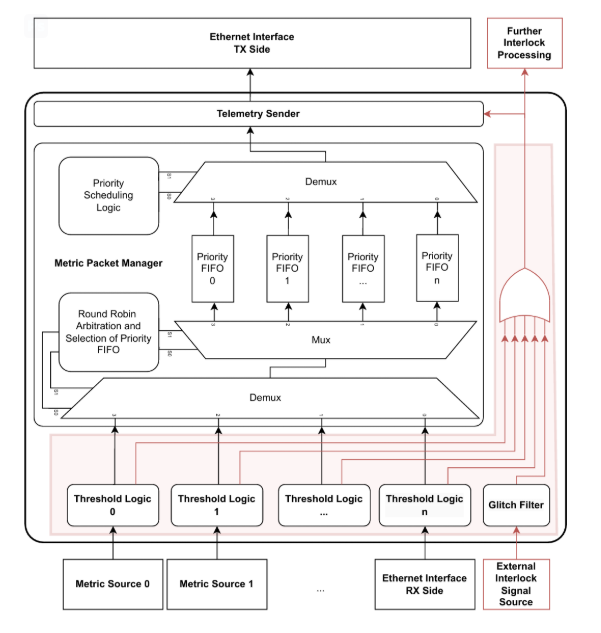

1. 입력단: 여러 Metric Source(계측 소스 0·1·…·n) 와 Ethernet Interface RX Side(W5500 수신)가 데이터를 올려보냅니다. 별도로 External Interlock Signal Source(외부 인터록 신호원)가 오른쪽 경로로 들어옵니다.
2. Threshold Logic 0~n: 각 계측 소스는 자기 임계값 로직을 거쳐 "한계를 넘었는가?"를 판정합니다. 외부 인터록 신호는 옆의 Glitch Filter(히스테리시스 글리치 필터) 를 거쳐 순간 잡음이 걸러집니다.
3. 첫 번째 Demux: 판정 결과가 우선순위/목적지에 따라 갈라집니다.
4. Round Robin Arbitration & Selection of Priority FIFO: 여러 입력을 라운드로빈으로 공평하게 훑어, 어떤 Priority FIFO에 넣을지 고릅니다.
5. Mux → Priority FIFO 0~n: 선택된 경로가 우선순위별 FIFO(대기열) 에 적재됩니다. 우선순위는 8단계(3-bit)입니다.
6. Priority Scheduling Logic + Demux: 스케줄링 로직이 가장 높은 우선순위부터 꺼내도록 제어합니다.
7. Metric Packet Manager: 위 과정(라운드로빈 수집 → 우선순위 FIFO → 우선순위 스케줄링)을 묶는 관리 블록입니다.
8. Telemetry Sender: 최종적으로 상태·경보(예: "INTERLOCK", "ALMOSTFULL")를 만들어 Ethernet Interface TX Side(W5500 송신)로 내보냅니다.
9. Further Interlock Processing: 외부 인터록 신호원과 글리치 필터를 지난 인터록 경로(그림 오른쪽의 빨간 선)는 별도의 후속 인터록 처리 블록으로 이어져, 계측 데이터 경로와 독립적으로 안전 차단을 담당합니다.

핵심은 두 가지입니다. 첫째, 계측 데이터(왼쪽)와 외부 인터록 신호(오른쪽)가 분리된 경로로 처리되어, 인터록이 데이터 혼잡과 무관하게 결정적으로 동작합니다. 둘째, 입력은 W5500 RX, 출력은 W5500 TX로 나뉘어(듀얼 구성) 수신 계측과 송신 경보가 서로 방해하지 않습니다.

구현 메모

• 툴체인: OSS-CAD-Suite(YosysHQ, Build 21-01-2026 테스트) — 합성·구현·비트스트림 패킹·업로드. 시뮬레이션은 GHDL + GTKwave.
• 빌드: make all(PMOD의 두 W5500용 데이터 컨센트레이터 빌드) · make w5500_all(W5500 기능 테스트) · make sim_spimaster/sim_w5500/sim_dc/sim_all(시뮬레이션)
• 비트스트림: 64Mb SPI 플래시(quad 모드)에 업로드해 빠르게 재구성
• 언어: Verilog ~73% / VHDL ~24% (하드웨어 설계 중심) + Python

알려진 이슈 / 개발 단계

• 버그(README 명시): RX용 W5500이 2KB RX 버퍼를 초과하는 UDP 폭주 시 소켓을 닫는 경우가 있음
• 백로그: TCP 패킷용 W5500 컨트롤러(AXI-stream tdata에서 UDP 헤더 제거) 추가 예정
• 초기 단계(커밋 7, 스타 0, 릴리스 없음). 저장소에 아키텍처 그림(etc/figure/), 재구성 시간 자료(.xlsx), 배치도(placed.svg) 포함.

유사 프로젝트

두 관점으로 나눠 정리했습니다 — (A) 같은 플랫폼(FPGA + W5500) 과 (B) 하는 일이 비슷한 프로젝트(계측 집약·산업 모니터링·안전 제어). 모두 maker.wiznet.io에 실재하는 글입니다.

(A) 같은 플랫폼 — FPGA + W5500

1. FPGA + W5500 Control Unit (mark) — https://maker.wiznet.io/mark/projects/fpga-w5500-control-unit/ Spartan-6 XC6SLX150 + W5500을 중앙 제어로 쓰는 8채널 종합 계측·제어 시스템. 측정 데이터를 기록·해석·저장·전달합니다.
2. EasyDAB v2 (Lihan__) — https://maker.wiznet.io/Lihan__/projects/ethernet-interface-dab-dab-modulator-with-wiznet-w5500--easydab-v2/ Xilinx XC6SLX9 FPGA + W5500 SPI로 HW TCP/IP 오프로드, PicoBlaze6 소프트 CPU + AXI4-Stream 파이프라인(구조가 SCIS와 유사, 용도는 DAB 방송 변조).
3. Firewall on FPGA (irina) — https://maker.wiznet.io/irina/projects/firewall-on-fpga/ FPGA에서 W5500을 SPI로 구동해 네트워크 패킷을 하드웨어로 처리(SCIS는 계측 인터록, 이쪽은 인라인 필터링).
4. TCP/IP stack design based on FPGA and W5500 (WIZnet Makers) — https://maker.wiznet.io/2019/04/26/tcp-ip-stack-design-based-on-fpga-and-embedded-ethernet-w5500/ FPGA가 W5500을 TCP/IP 서버로 구동해 상위 PC와 명령·데이터를 주고받는 기본 예제.

(B) 비슷한 용도 — 계측 집약 · 산업 모니터링 · 안전 제어 (플랫폼 무관)

FPGA/W5500 여부와 무관하게, "여러 계측 데이터를 이더넷으로 모아 → 판정/제어" 라는 SCIS의 목적과 닮은 프로젝트들입니다.

1. How to Design a Super Simple Sensor System for Industrial Monitoring (ssekim) — https://maker.wiznet.io/ssekim/projects/how-to-design-a-super-simple-sensor-system-for-industrial-monitoring-applications/ 산업 모니터링용 모듈형 센서 시스템의 이더넷 서브시스템. 센서 데이터를 이더넷으로 집약하는 부분이 SCIS의 계측 집약과 가장 유사.
2. Securing Industrial PLCs with WIZnet W5500 — Open-Source IoT Gateway (Benjamin) — https://maker.wiznet.io/Benjamin/projects/securing-industrial-plcs-with-wiznet-w5500-an-open-source-iot-gateway-solution/ PLC 데이터를 추출해 W5500 이더넷으로 안전하게 전송하는 산업 IoT 게이트웨이. HW TCP/IP 오프로드로 MCU가 실시간 작업에 집중, 유선으로 안정적 모니터링·제어 — SCIS의 저지연·결정적 처리와 통함.
3. Communication with Siemens PLC using M5Stack W5500 LAN Module (Benjamin) — https://maker.wiznet.io/Benjamin/projects/communication-with-siemens-plc-using-m5stack-w5500-lan-module-m5stacklansiemensplc/ 산업 제어기(Siemens PLC)의 계측/상태 데이터를 이더넷으로 수집·시각화. SCIS의 계측 수집 목적과 유사.
4. TNN Smart Control (anhtn1980) — 2계층 LAN으로 명령을 받아 RS485 릴레이(장비)를 제어하는 시스템. "네트워크로 받은 판단 → 물리 장비 안전 제어"라는 흐름이 SCIS의 인터록(차단)과 유사.

FAQ

Q: 이 프로젝트는 무엇인가요? A: GateMate FPGA에 데이터 컨센트레이터를 구현해, 계측 데이터를 모아 임계값 초과 시 저지연 인터록(안전 차단)을 내는 슬로 컨트롤 시스템입니다.

Q: W5500은 어떻게 쓰이나요? A: 두 개를 써서 하나는 UDP 수신(RX), 하나는 송신(TX) 전용으로 PMOD에 SPI 연결합니다. 계측 Metric Packet을 UDP로 받아 FPGA에 공급합니다.

Q: 왜 W5500을 두 개 쓰나요? A: 수신과 송신을 물리적으로 분리해 처리량과 결정성을 확보하기 위해서입니다(RX 전용·TX 전용).

Q: 완성된 제품인가요? A: 아니요. 개발 초기 단계이며, RX 버퍼 초과 시 소켓이 닫히는 버그와 TCP 컨트롤러 추가가 백로그에 있습니다.

Q: ESP32는 왜 들어가나요? A: 핵심 부품이 아니라 테스트 전용 보조 장치입니다. 외부 인터록 신호를 흉내 내 FPGA가 제대로 차단하는지 검증하는 용도이며, 실제 계측 데이터 전달은 전부 W5500이 담당합니다.
