WIZ750SR 클라이언트 사용시 hex값 수신은 잘되는데 송신은 전혀 다른 값이 나옴

Question

진행할 프로젝트에 적용을 위해 wiz750sr ttl을 2대 구매해서 테스트를 진행중입니다. 클라이언트로 적용을 해서 uart r/tx를 ttl로 연결을 한다음 헥사값을 전송하는데 전혀 엉뚱한값이 나옵니다. 수신은 서버에서 보내는대로 헥사값이 정확히 나옵니다. 문제는 송신쪽인데 uart TX값은 wiz750모듈에 정확히 들어갑니다. 예를 들어 2b 04 5d 72 값을 보내면 02001860 서버쪽에 값이 이렇게 나옵니다. 41 41 41 61 61 61 4a 4a 4a 4a 을 보내면 00000040404000000000 이렇게 나오고요 셋팅은 debug port에서 나온값은 하기와 같습니다. WIZ750SR WIZnet Serial to Ethernet Device Firmware version: 1.3.3 Stable ================================================== Device name: WIZ750SR Device mode: TCP_CLIENT_MODE Network settings: Obtaining IP settings: [Automatic - DHCP] TCP/UDP ports S2E data port: [5000] TCP/UDP setting port: [50001] Firmware update port: [50002] TCP Retransmission retry: [8] Search ID code: Disabled: [None] Ethernet connection password: Disabled (TCP server / mixed mode only) Connection timer settings: Inactivity timer: Disabled Reconnect interval: [3000] (msec) Serial settings: Data UART port: [UART0] UART IF: [RS-232/TTL] 115200-8-N-1 / Flow control: NONE Debug UART port: [UART2] 115200-8-N-1 / NONE (fixed) Serial data packing options: Time: Disabled Size: Disabled Char: Disabled Serial command mode switch code: Disabled [2B][2B][2B] (Hex only) Hardware information: Status pins Status 1: [PA_10] - PHY link Status 2: [PA_01] - TCP connection Hardware information: User I/O pins UserIO A: [PC_13] - Digital / Input UserIO B: [PC_12] - Digital / Input UserIO C: [PC_09] - Digital / Input UserIO D: [PC_08] - Digital / Input ================================================== SEGCP:UDP:STARTED MAC: 00:08:DC:73:63:D5 IP : 192.168.1.58 / Port: 5000 GW : 192.168.1.1 SN : 255.255.255.0 DNS: 192.168.1.1 Destination IP: 192.168.1.60 / Port: 7000 DHCP IP Leased time : 86400 seconds SEG:TCP_CLIENT_MODE:SOCKOPEN 셋팅에 무슨 문제가 있는지요?

irina · Answer

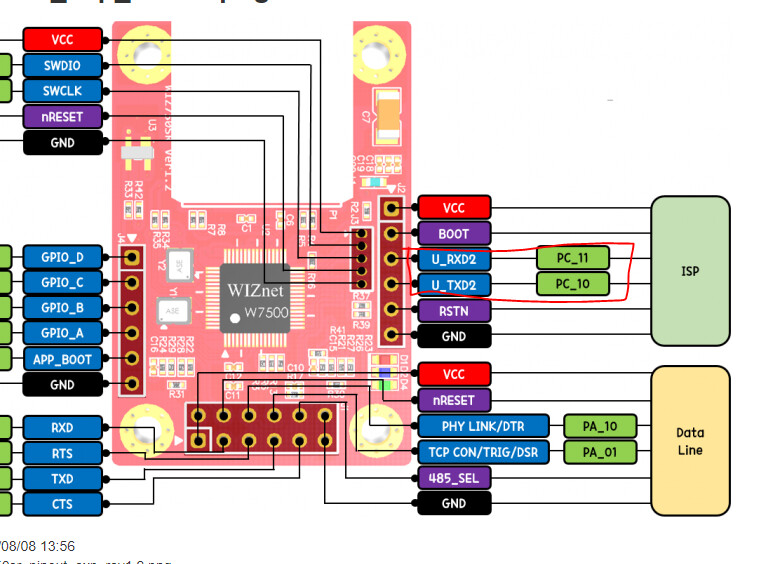

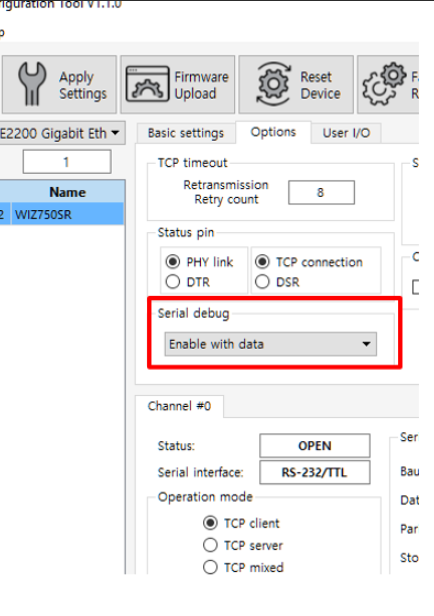

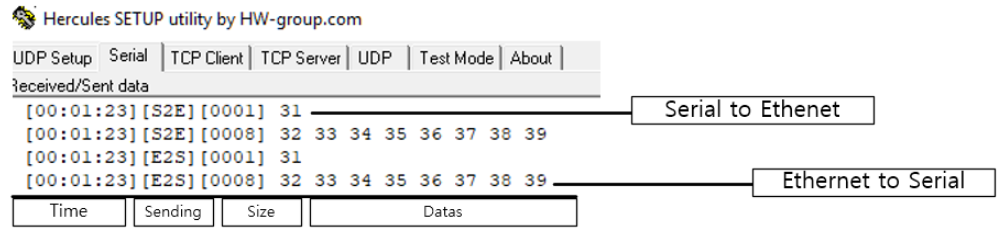

Debug port로 serial 에서 들어오는 데이터를 확인할수 있습니다. debug port를 쓰기위한 설정이 있습니다. 먼저, Configuration tool에서 아래의 그림과 같이 설정해주세요. image434×616 82.4 KB 2 . 아래의 그림에서 ISP에 해당하는 UART2를 Seral to ttl 모듈에 연결해주세요. image764×564 137 KB 정상적으로 연결이 되고, 통신이 된다면. 아래와 같이 터미널 프로그램에서 보여집니다. image1005×240 84.7 KB 현재 Serial → ethernet으로 가는 데이터가 이상하다고 하셔서. [s2e] [데이터 길이 표시] **실제 데이터**(Hex) 실제데이터로 표시되는 부분은 WIZ750SR의 RXD로 들어오는 데이터이기때문에, 해당부분값이 이상하다면, WIZ750SR에 연결되어있는 RXD관련 부분을 확인하셔야합니 다.–>이 부분은 저희 보드와는 무관한 부분입니다. 확인부탁드립니다.
