W5100S-EVB DHCPClinet

Question

W5100S 공부하고 있는 초보 입니다. W5100S-EVB 사용 해서 W5100S_loopback 프로그램은 loopback_tcps 함수랑 loopback_tcpc 함수는 잘 동작 되는거 확인 했습니다. 그리고 WIZnetDHCPClient 프로그램을 테스트 하고 있는데 동작이 안되고 있습니다. image926×642 147 KB 그림처럼 PHY Link-up check 하는 while 문을 무한 반복 하고 있습니다. 이유를 알고 싶습니다.

irina · Answer

Chip Version를 제대로 읽지 못하는거라면, SPI가 정상동작하지 않는겁니다. WIZCHIP을 아래와 같이 세팅하셨나요? 확인부탁드립니다. wizchip_conf.h 내에 #define _WIZCHIP_ W5100S 로 되어있나요? kpkim: 그림처럼 PHY Link-up check 하는 while 문을 무한 반복 하고 있습니다. 이유를 알고 싶습니다. 의 경우 PHY link register를 제대로 읽어오지 못해서 발생하는 문제입니다. CHIP Version 값이 정상으로 읽혀오는 상황에서 PHY Link loop에서 빠져나오지 못한다면, Lan cable이 연결되어 있지 않을 수 있습니다.

kpkim · Answer

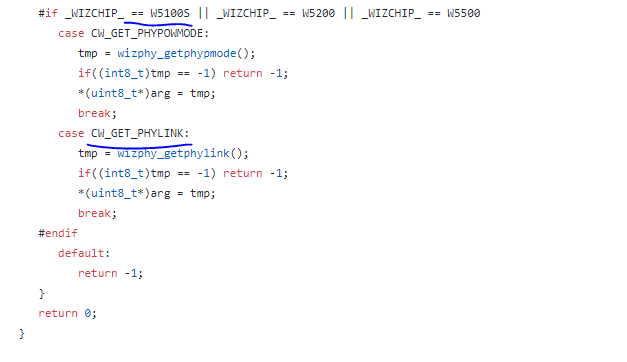

kpkim: WIZnetDHCPClient wizchip_conf.h 내에 #define WIZCHIP W5100S 정의 되어 있습니다. 그리고 LAN 케이블도 정상 연결 되어 있습니다. W5100S_loopback 프로그램은 정상 적으로 동작 하고 있습니다. 제가 알고 싶은 것은 wiznet 의 WIZnetDHCPClient 예제가 W5100S-EVB 보드에서 잘 동작 하는게 확인된 예제인가요? wizchip_conf.c 안에 아래 함수를 보면 int8_t ctlwizchip(ctlwizchip_type cwtype, void* arg) W5100S chip 사용시 CW_GET_PHYLINK 에 대한 정의가 안되 있는거 같은데 확인 부탁 드립니다.

kpkim · Answer

현재 위즈넷에서 다운로드 받을수 있는 최종 화일을 보면 wizchip_conf.c 화일 내에 밑줄친 위치에는 _W5100S가 정의가 안되어 있습니다. 제가 다운로드한 화일은이 옛날 버젼일수도 있을거 같은데요. 혹시 최종 ioLibrary 화일을 받을수 있을까요?

kpkim · Answer

해결이 됬습니다. 원인이 2가지 있었는데. 하나는 W5100S_loopback 예제에 포함된 ioLibrary 를 사용 했는데 이게 옛날 버전이었내요, 그래서 다른 ioLibrary 다운로드 해서 적용 했는데도 안됬어요. 다시 원인을 찾다보니 두번째 원인은 HAL_Config.h 에 SPI_1으로 정의 되어 있는 것을 SPI_2로 바꾸나까 되내요.
