W5100 접속문제 - PING은 잘됩니다.

Question

W5100을 사용하여 하드웨어 구성 후 펌웨어를 실행하는데 PING 응답은 이상없이 잘됩니다. - 세팅 완료 그런데 클라이언트에서 접속이 되질 않습니다. 대략적으로 메모리를 읽어본 결과 getSn_SR에 해당하는 메모리번지 값이 업데이트가 되질 않습니다. 무슨 문제일까요?

becky · Answer

W5100을 TCP 서버로 사용하고 계신건가요? 우선 socket을 오픈하여 SR이 Listen 상태가 된것을 먼저 확인해보시고 이후 Establish 상태로 넘어가지 않는거라면, IP와 port를 확인해보시기 바랍니다.

irina · Answer

Sn_SR의 레지스터는 Read only 이기 때문에 값을 쓸수 없습니다. W5100와 MCU를 연결하는 인터페이스는 어떤걸 쓰시나요? 기존에 사용하던 보드와 같은 인터페이스를 사용하시는 건가요?

sjsofkd · Answer

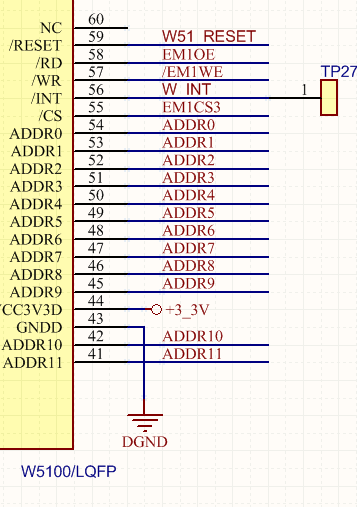

보드 신규 제작 후 Sn_SR의 레지스터의 데이터는 0x00으로 고정된 값이며, 써지지는 않는 상황입니다. 1357×507 13.7 KB 현재 인터페이스 입니다.

sjsofkd · Answer

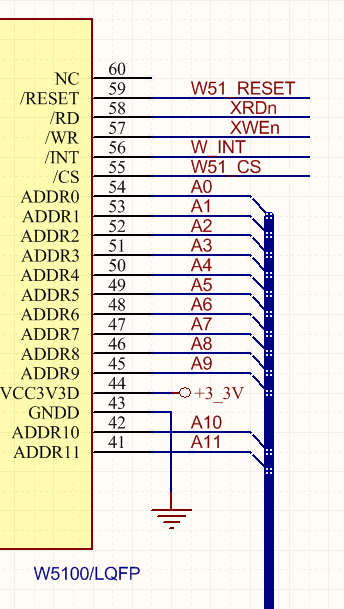

2344×609 15.1 KB 이전 인터페이스입니다. 현재는 TMS320F28379D 이며 이전은 TMS320F28335 입니다.

sjsofkd · Answer

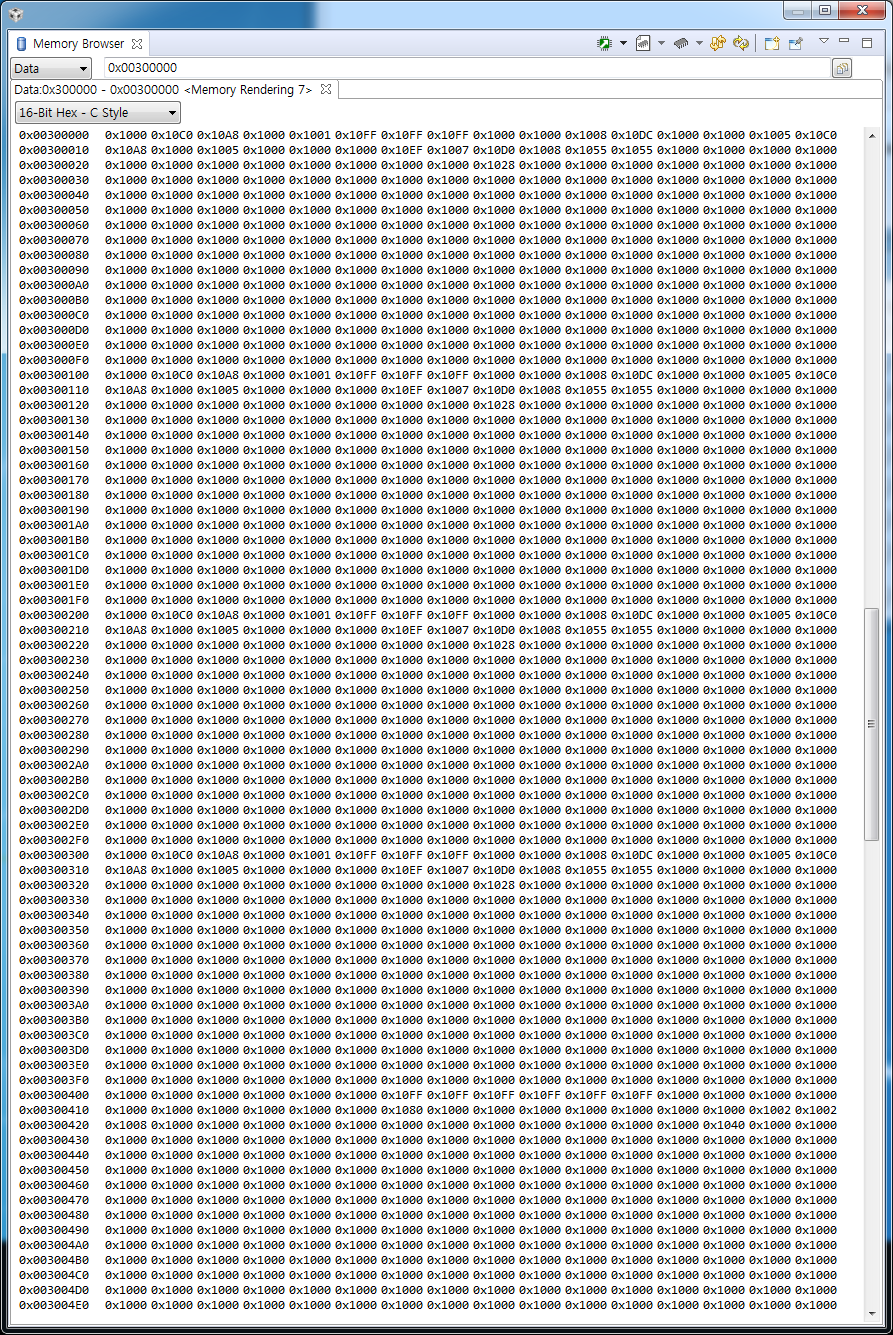

3893×1335 78.4 KB 현재 메모리 상황입니다. 데이터 인터페이스가 16비트라 16비트로 캡쳐하였습니다. (5100은 8비트이지만…)

becky · Answer

우선 PC에서 방화벽이나 보안툴이 켜져있으면 꺼주시고 VMware같은경우에도 꺼주시기 바랍니다. Wireshark로 패킷을 캡쳐해보셔서 확인해보시는것도 도움이 될 수있습니다.

irina · Answer

보드 신규로 제작 하셨다고 말씀하셨는데, 기존에 동작하던 보드와 다른 부분이 있나요? 이전에도 말씀 드린것 처럼 Sn_SR의 값은 Only read 만 가능한 레지스터이기때문에 값을 쓸수 없습니다. W5100으로 Ping이 된다는건, interface 쪽에는 문제가 없어 레지스터에 network 정보들이 정확히 저장되었다고 생각됩니다. PHY Link led 가 켜진 후 W5100주소로 Ping을 보낸것이 맞는지 확인부탁드립니다. 또한 TCP Server로 W5100을 사용한다면, Socket Open후에는 설정해놓으신 Port로 TCP Client의 접속을 기다리게 됩니다. 이때 Sn_SR은 Listen상태로 변경됩니다. Sn_SR이 0x00이라면, Socket Open이 제대로 되지 않았거나 TCP Client로 동작하는 것이 아닌런지… 회로도가 크게 변경되었다면,메일을 보내주시면 하드웨어 담당자분께서 확인해주실수 있습니다.

sjsofkd · Answer

자삽 불량이었습니다. ㅠㅠ 관심 가져주셔서 감사합니다.
