[W7500x] Retransmission이 엉뚱한 시간에 발생하는 원인은?

Question

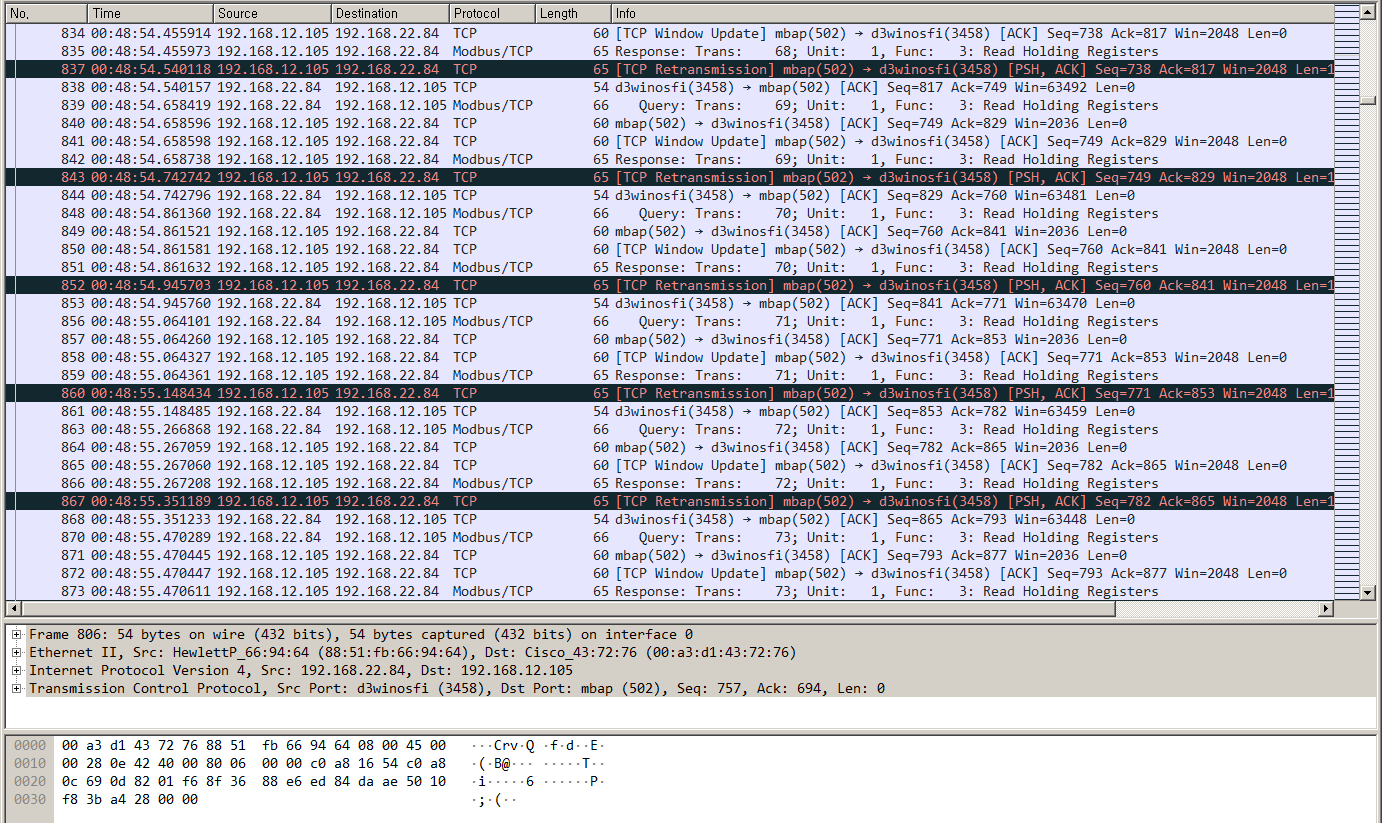

RTR 레지스터의 설정과 다른 시간에 재전송이 발생하는데 원인은 무엇입니까? 해결 방법은 무엇입니까? 아래 내용 참조바랍니다. 작년에 게시한 문의사항입니다. retransmission이 너무 자주 발생합니다. W7500x 사용중인 MCU : W7500p 사용중인 CLK : 외부 CLOCK 8MHz, PLL 48MHz / 25MHz for PHY 질문 1. RTO가 200ms가 맞습니까? 너무 빠릅니다. 질문 2. RTR이 발생하면 RTO가 자동으로 커집니까? < 질문 1의 내용 > retransmission이 너무 자주 발생해서 datasheet를 참조해봤더니 RTO 기본값이 200ms라고 되어 있습니다. 그런데 아래 그림에서 보듯이 80ms 정도만에 retransmission이 발생하는군요. [image] 현재의 환경에서는 RTO를 300ms 정도로 설정하면 RTR은 발생하지 않습니다.그런데 네트워크라는 것이 매번 같지 않다보니 이게 해결책이라고는 생각되지 않는군요. < 질문 2의 내용 > 보통 RTO는 최소 RTO만 지정해주고 최소 RTO를 시작으로 RTR이 발생할때마다 두 배씩 증가하고 RTR이 안 생기면 천천히 RTO를 줄이는 것이 일반적인데 W7500p는 그런 것 같아보이…

becky · Answer

안녕하세요 해당 내용 테스트 진행한후에 다시 답변드리도록 하겠습니다. RTR값을 한번 더 read하여 값을 확인해보시기 바랍니다.

becky · Answer

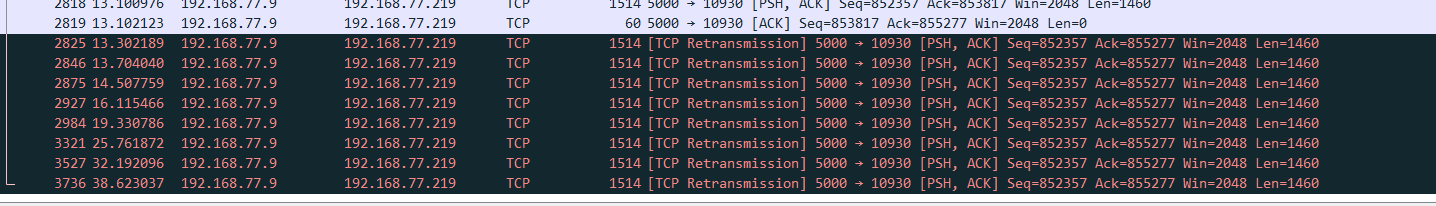

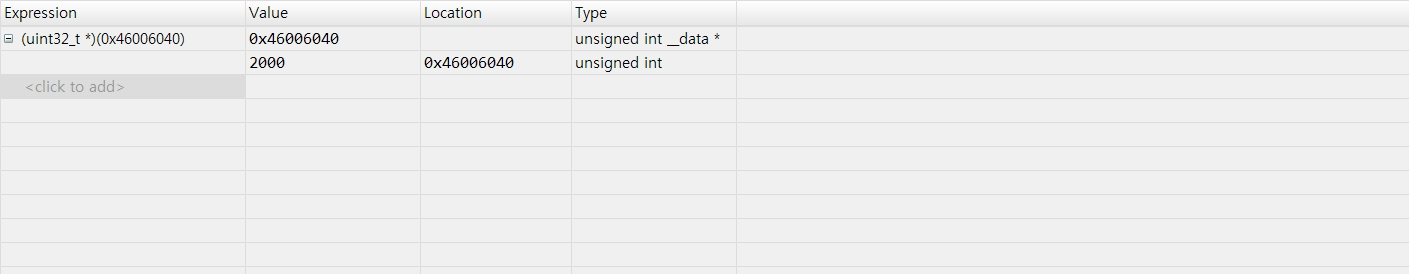

안녕하세요 먼저 저희측에서는 Retransmission Time Register로 RTR로 표기하고 있습니다. RTO라고 표기하셨는데 혼동이 있을것 같습니다. 질문 1. RTO가 200ms가 맞습니까? 너무 빠릅니다. RTR 값을 테스트하였으나 200ms 가 맞는것으로 확인되었습니다. 레지스터값을 한번 read하여 0x07d0으로 셋팅되어있는지 확인 바랍니다. 질문 2. RTR이 발생하면 RTO가 자동으로 커집니까? ARP의 경우 재전송이 발생할 경우 재전송 타임은 RTR 값으로 동일하게 전송되지만, TCP의 경우 2배씩 증가하게 되어있습니다. 아래 테스트한 이미지 첨부합니다. 첫 재전송이 200ms 후에 발생하였으며 이후 400, 800, 1600으로 증가하고 있습니다. 참고 바랍니다. image1436×206 8.3 KB

leejin0 · Answer

wireshark 캡쳐 파일.zip (252.5 KB) 첨부 1은 TCP Session을 반복해서 열고 닫으면서 데이터를 송수신 하는 경우, 첨부 3은 TCP Session을 유지한 채로 데이터만 반복적으로 송수신하는 경우입니다.

leejin0 · Answer

시스템 클럭이 얼마인지에 관계 없이 RTR을 100us 해상도로 설정하도록 했다면 CPU 속도가 빠르던지 느리던지 관계 없이 100us 해상도로 동작해야 하는 것이 아닌지요? Bong: 이값이 기준으로 내부 TCP 코어로 100usec 를 알려주게 되어 있는데, 현재 20MHz(리셋값 기준)에 맞춰져서 이런 증상이 발생하는 것 같습니다. 위의 글을 보니 48Mhz 로 사용중인 것 같습니다. 따라서, 이 레지스터 값을 48MHz 에 맞추어 4800(0x12c0) 으로 조정하면 예상한 결과가 나올것으로 기대합니다. Reference Manual에는 RTR과 TCKCNTR이 관계가 있다는 문구가 없는데 어디를 참조하면 해당 내용의 근거를 확인 할 수 있을까요? 시스템 클럭을 조정했을 때 TCKCNTR을 조정해야 하는지에 대한 이유를 기록해두지 않으면 향후 유지 보수할 때 해당 구문이 왜 필요한지 알 수 없게 되므로 코드 수정의 근거로 삼기 위함입니다. Bong: W7500P를 사용중이시면, 저희가 배포한 에러타시트도 참고하셔서 반영이 되어 있지 않다면, 코드에 반영해 주시기 바랍니다. 사용중인 부분에 대해서는 이미 적용되어 있습니다.
