[W7500P] wizwiki-w7500p I2C 사용 문의

Question

wizwiki-w7500p(이하 w7500p)로 시험 중 컴파일러 : mbed i2c로 IC(wm8731)의 설정을 변경하여 ic를 동작하고자 합니다. mbed의 라이브러리 중 "i2c.write(slave address, register, data)"를 사용하여 시험하였으나 ic가 동작하지 않네요. (i2c 핀 sda:D14, scl:D15 사용) 그래서 ic에 넣을 설정을 동일하게 하여 아두이노로 ic에 업로딩한 결과 정상동작합니다. 검색해보니 i2c 포트(d14, d15)가 있기는 하나, 동작이 제대로 되지 않는다는 글이 있어서 문의합니다. w7500p에서 i2c가 정상동작하지 않나요? mbed의 라이브러리를 이용해서 i2c의 사용이 불가한가요? mbed로 i2c가 동작하지 않는다면 차선으로 제공하는 코드와 사용 방법을 문의합니다. slave 주소 안의 레지스터에 데이터를 넣는 코드가 필요합니다. 가장 확실한 건 다른 ic와 통신하거나 설정을 업로딩하는 예제를 제공해주셨으면 합니다. 검토 후 답변 바랍니다. 감사합니다.

becky · Answer

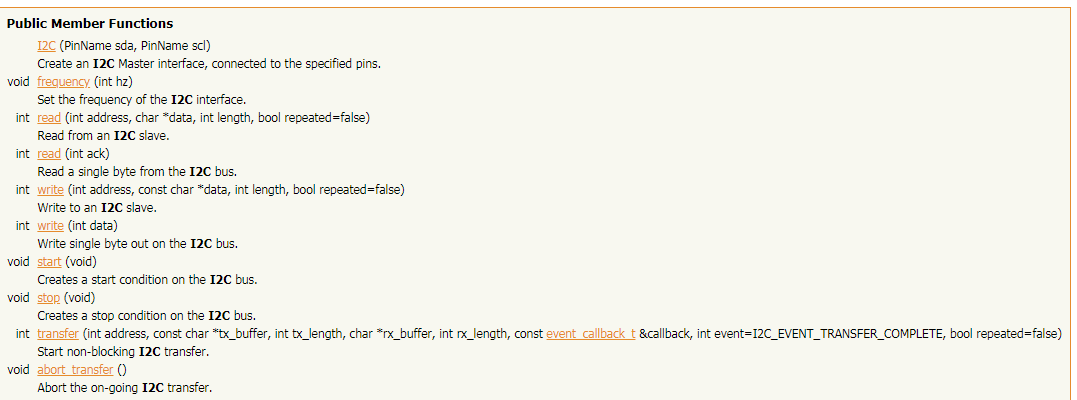

안녕하세요 W7500p에서는 i2c가 정상동작하지 않아 Hardware상에서 지원하지 않습니다. 따라서 mbed에서 i2c를 이용하고 싶은 경우, mbed library를 이용하여 software로 i2c를 동작시킬 수 있습니다. os.mbed.com I2C_SSD1306_Helloworld_WIZwiki-W7500 - Modify I2C class in main.cpp | Mbed Modify I2C class in main.cpp 위에 링크에서 보시면, I2C i2c(PA_10,PA_9); 말씀하신 D14, D15핀을 mbed library로 i2C로 사용하도록 선언하였으며, Adafruit library에서 i2c 통신예제를 보실 수 있습니다. image1077×400 16.1 KB mbed library의 i2c class문서입니다.

becky · Answer

안녕하세요 말씀하신대로 SCLK를 SW로 발생시킵니다. GPIO로 SCL핀과 SDA핀을 연결하여 정해진 I2C규약에 따라 HIGH, LOW를 발생시켜 작동시킵니다. GPIO로 toggle 시켜 만들어낼 수 있는 최대 CLK은 2MHz 내외이며, 신뢰성 테스트를 진행하진 않았습니다. WIZwiki-w7500p보드용 예제는 구현하셔야하며 W7500P가 들어있는 serial to Ethernet 보드인 WIZ750SR 용 코드를 참고하시면 좋을 것 같습니다. github.com Wiznet/WIZ750SR/blob/master/Projects/S2E_App/src/PlatformHandler/i2cHandler.c /* Includes ------------------------------------------------------------------*/ #include "i2cHandler.h" #include "eepromHandler.h" /* Private functions prototype -----------------------------------------------*/ void I2C_delay_us(uint16_t num); /* Private functions ---------------------------------------------------------*/ void I2C_SCL_HIGH(void) { GPIO_SetBits(I2C_SCL_PORT, I2C_SCL_PIN); } void I2C_SCL_LOW(void) { GPIO_ResetBits(I2C_SCL_PORT, I2C_SCL_PIN); } void I2C_SDA_HIGH(void) This file has been truncated. show original

worldchun · Answer

답변 감사합니다. 이해되지 않거나 모르는 부분에 대해서 다시 문의 드립니다. 첨부한 사이트의 코드로 i2c를 이용하라는 말 같은데, 위 코드를 이용한 i2c 통신방법이나 예제를 제공하실 수는 없나요? 위즈넷에서 코드를 만든 후 i2c 통신 시험을 한 후에 배포했을 거라 생각됩니다. 그러면 시험에 사용했던 코드나 위즈넷에서 레퍼런스로 가지고 있는 교육용 코드가 있다면 제공해 주셨으면 합니다. 저같은 경우 i2c의 slave 주소(0x1a)의 레지스터(0x01)에 데이터를 넣고자 하는데 알려주신 사이트 코드만으로는 어떻게 해야할 지 모르겠습니다. gpio를 토글시켜서 최대 2Mhz까지 가능하다고 했는데, 그에 대한 코드도 제공하실 수 있나요? 저는 100khz와 400khz의 클럭을 꾸준히 생성시켜서 사용하고자 합니다. 답변 중에 “WIZwiki-w7500p 보드용 예제는 구현하셔야하며, W7500P가 들어있는 serial to Ethernet 보드인 WIZ750SR 용 코드를 참고하시면 좋을 것 같습니다.” 라고 하셨는데, 무슨 예제를 구현하라는 얘긴지를 모르겠네요. WIZ750SR용 코드를 보면 'i2c start/stop/i2ack’의 코드를 그대로 사용해도 될 듯 한데, WIZwiki-w7500p 용 예제를 구현해야 한다는 말이 무슨 뜻인지 모르겠네요. 검토 후 답변 바랍니다. 수고하세요.

becky · Answer

안녕하세요 i2c 예제 코드의 경우 공개하고 있지 않습니다. 이메일을 알려주시면 제가 개인적으로 갖고 있는 keil 프로젝트로 작성된 oled를 사용한 예제를 보내드리겠습니다. 데이터를 write하는 부분은 W7500x_i2c.c 코드안에서 I2C_Init()함수를 통해 Init하신후 I2C_Write()함수를 통해 적어주시면 됩니다. GPIO의 경우 CLOCK을 일정하게 줄 수 있지않습니다. delay함수로 toggle되는 속도를 맞춰주셔야합니다. WIZ750SR 보드용 프로젝트이기 때문에 환경이달라서 I2C부분만 참고하시라는 말이였습니다. 이메일로 코드보내드리면 그대로 사용하시면 됩니다.

worldchun · Answer

이메일 주소는 개인 메세지로 전달하였습니다. 보시고 그 메일로 코드 전달 바랍니다. 수고하세요.

becky · Answer

안녕하세요 금요일 오전에 메일 드렸습니다

becky · Answer

안녕하세요 다시보냈는데 받지 못하셨다니 이상하네요 말씀하신 메일로 다시한번 보냈습니다.

worldchun · Answer

다음메일은 잘 도착했습니다. 사용 후 문의사항 있으면 다시 글 남기도록 하겠습니다.

Yongjin Jang · Answer

안녕하세요, 저도 W7500P로 SSD1306 OLED 모듈을 I2C로 사용하려고 하는데 I2C가 잘 안된다는 내용을 지금 알았네요. 예제 파일을 받아볼 수 있을까요?

becky · Answer

becky@wiznet.io로 메일 부탁드립니다

Yongjin Jang · Answer

메일 발송 했습니다.

Yongjin Jang · Answer

지난 주에 메일 보냈는데, 확인 부탁드립니다.

becky · Answer

안녕하세요 메일드렸는데 혹시 못받으셨나요?

Yongjin Jang · Answer

기다리다가 다시 연락 드립니다.

Yongjin Jang · Answer

네 아직 못 받았습니다. 재발송 부탁 드립니다. 2018년 12월 4일 (화) 오전 9:03, Becky Jeong wiznet@discoursemail.com님이 작성:

becky · Answer

안녕하세요 확인해보니 구글메일에서 해당파일을 보안상의 문제로 block 하는것 같습니다. 다른메일주소 부탁드립니다

Yongjin Jang · Answer

그럼 ma810@naver.com 으로 부탁 드립니다. 2018년 12월 4일 (화) 오전 9:03, Becky Jeong wiznet@discoursemail.com님이 작성:

becky · Answer

메일드렸습니다 확인부탁드립니다

Yongjin Jang · Answer

네 감사합니다. ^^
