[WIZ750SR] RS485통신 관련 문의

Question

wiz750sr rs485 모듈 두대를 서로 연결하여 간단하게 485통신하는 것을 테스트 중입니다. 테스트 결과 수신이 안되어 코드를 수정중인데 RTS를 설정해 줘야 할거 같아서 아래와 같이 RTS 핀 네임을 입력을 하고 실행을 했더니 화면에 pinmap not found for peripheral라는 문구가 출력되었습니다. 컴파일러는 mbed를 사용중입니다. RTS는 어떻게 설정해야하는건가요? #include “mbed.h” Serial pc(USBTX, USBRX); // tx, rx Serial bt(PA_14, PA_12); int main() { pc.baud(9600); bt.baud(9600); printf("Serial Test..."); while(1) { if(bt.readable()) { pc.putc(bt.getc()); } if(pc.readable()) { bt.putc(pc.getc()); } }// end of while(1) }

Edward · Answer

안녕하세요. 우선 WIZ750SR의 mbed RS-485코드는 따로 제공드릴 예제가 없다는 점을 말씀드립니다. 저희가 제공드릴 수 있는 것은 C 기반 소스코드입니다. 따라서 RS-485에 관한 예제는 WIZ750SR C 기반 소스코드를 참조 부탁드립니다. GitHub GitHub - Wiznet/WIZ750SR: WIZnet Serial to Ethernet(S2E) module based on... WIZnet Serial to Ethernet(S2E) module based on W7500 chip, WIZ107/108SR S2E compatible device - GitHub - Wiznet/WIZ750SR: WIZnet Serial to Ethernet(S2E) module based on W7500 chip, WIZ107/108SR S2E... 감사합니다.

Edward · Answer

일반적으로 UART0가 되는 것을 확인하면, 단순 RS-485 트랜시버를 이용해서 데이터 통신이 가능합니다. 말씀하신 부분은 우선 UART 통신이 먼저 되는지부터 확인하시고, 된다면 RS-485 트랜시버를 부착해서 테스트 필요해보입니다. 즉, 펌웨어 구성은 UART만 되면 될 것입니다. 감사합니다.

ian kwon · Answer

덕분에 통신은 잘됩니다. 감사합니다^^ 그리고 이제 이더넷을 이용하여 JSON 파싱을 시도하려고 하는데 어떻게 접근하면 좋을까요?

Edward · Answer

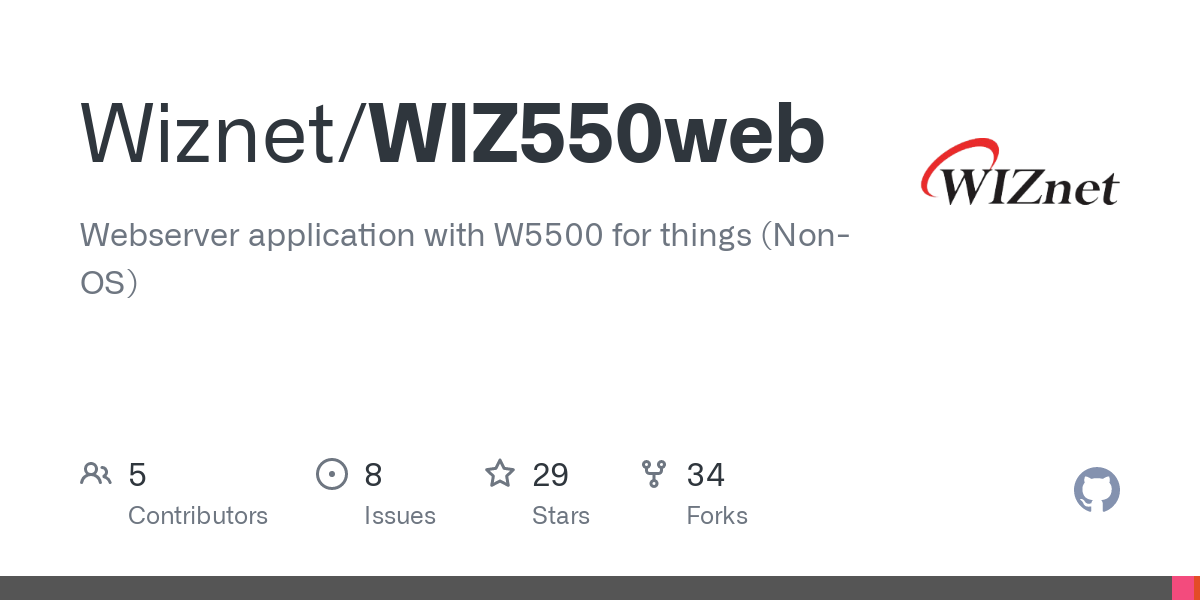

안녕하세요. JSON의 경우 WIZ550web 모듈의 펌웨어를 참고하시면 됩니다. GitHub GitHub - Wiznet/WIZ550web: Webserver application with W5500 for things (Non-OS) Webserver application with W5500 for things (Non-OS) - GitHub - Wiznet/WIZ550web: Webserver application with W5500 for things (Non-OS) WIZ550web은 Web server로 구동하는 Application module입니다. 위 링크에서 WIZ550web 펌웨어를 보시면 JSON 형식의 포맷을 사용하고 있는데요. 지금으로썬 저희가 드릴 수 있는 예제는 이 자료입니다. 감사합니다.

irina · Answer

카테고리를 한국어 포럼으로 이동하고, 게시물 제목에 [WIZ750SR]을 추가하였습니다.
