Design of network power control equipment based on W7100A

Project description

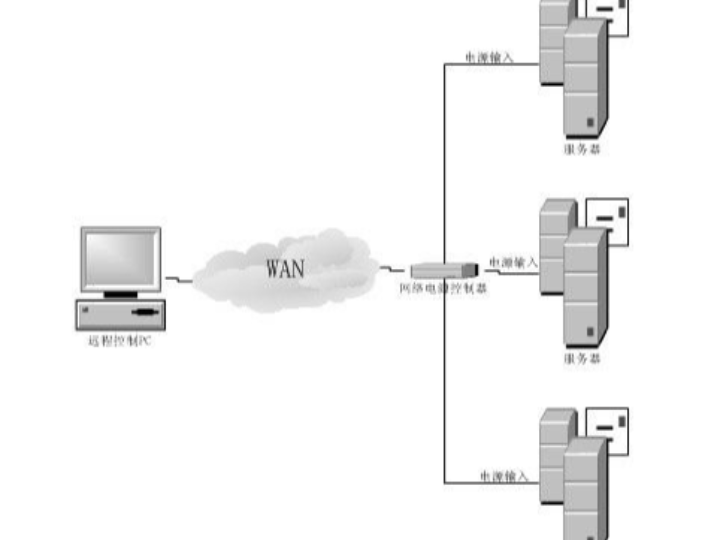

使用布景： 跟着信息技术的开展，数据机房的规划也在不断的扩展，投入更多地资金，增加了更多的设备，现代的数据中心布满整个楼层、占有同一个城市的不同大厦、乃至散布全球已不再是新鲜事，伴跟着这种数据中心设备密布化，数据中心地域化，一些问题也接二连三。比如在远程运转的服务器、路由器、交换机以及其他的数据设备由于运转较长时刻，或是由于误操作以及遭受意外进犯，都有可能会导致体系宕机。而这些现象一般来说只需要将其重启就可以处理。 处理方案： 在数据机房的电源与数据设备之间参加网络电源，便利保护人员经过办理软件长途操控网络电源对数据设备进行断电重启。主控芯片选取：本方案选用W7100A作为电源操控设备的主控芯片。 选用 W7100A 的优势： MCU+硬件TCP/IP+MAC+PHY 单芯片，以太网运转安稳 高速8051内核，通用编程，例程丰厚，很多削减编程开发作业 具有开发包及相关材料，便利开发人员布板及快速进行软件开发 具有技术支撑，更快处理问题。 W7100A 主要特点： 内嵌1T 高速8051 内核，代码彻底兼容规范的8051 64K 程序 flash，256 字节数据flash 64K SRAM，2KB BOOT ROM，256B数据 FLASH，内置 64KB 的 SRAM 内置 PLL锁相环（11.0592 MHz外部时钟），体系主频88MHz 具有 2 个中止优先级/4…
