Takamul PLC

Project description

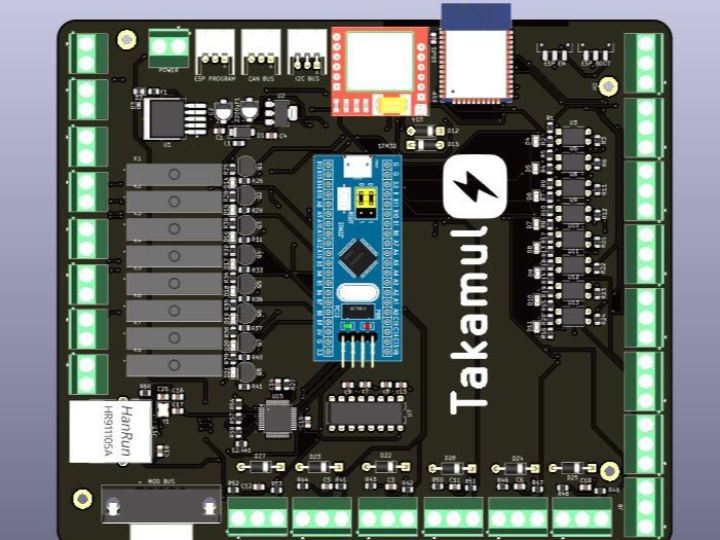

⚙️ 기술적 특징 1️⃣ 듀얼 프로세싱 구조 STM32: 빠른 실시간 제어용 메인 MCU ESP32: 무선 통신, IoT 담당 모든 I/O는 완전 절연(Isolation) → 공장 환경에서 노이즈·역전류 보호 2️⃣ 통신(Communications) Ethernet (W5500) + ESD 보호 RS232 (Modbus 지원) CAN Bus GSM/GPRS (유선 인터넷 없는 곳에서 원격 제어) MQTTS, Bluetooth, HTTPS 3️⃣ I/O 구성 Digital Input 8채널 (Optocoupler 절연) Digital Output 8채널 (SSR → 수명 길고 스위칭에 강함) Analog Input 6채널 (Zener 보호 + 필터링) 4️⃣ 전원 설계 입력: 24V DC (산업 표준) 2단 전원 구조 LM2596 (Switching Regulator): 24V → 5V AMS1117-3.3 (Linear Regulator): 안정적인 3.3V 공급 5️⃣ PCB 설계 품질 Ethernet Differential Pair 고려 EMI 방지를 위한 GND 설계 전문가 조언 기반의 산업용 레이아웃 🧱 기타 DIN Rail 장착용 외부 케이스도…
