ChaosDMX

Project description

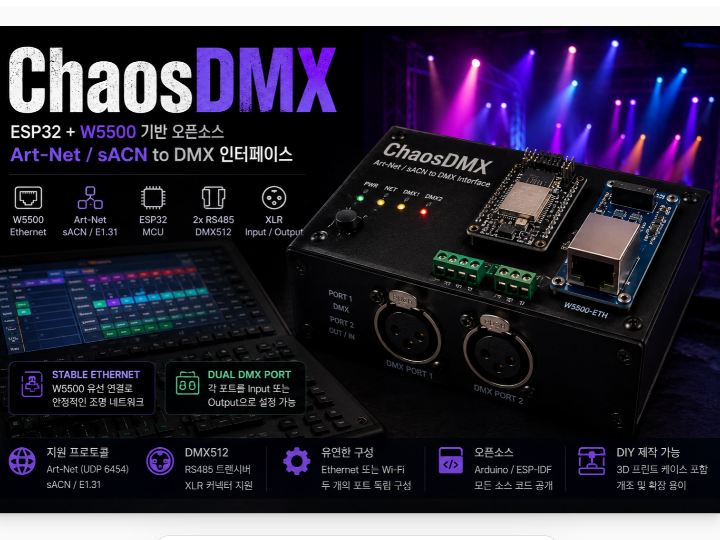

1. 신규 콘텐츠 요약 — 어떤 프로젝트인가 ChaosDMX는 오픈소스 멀티 프로토콜 DMX 인터페이스입니다. QLC+ 같은 조명 제어 소프트웨어와 실제 stage fixture, spotlight, moving head, fog machine 같은 DMX 장비 사이에서 브리지 역할을 합니다. 프로젝트 문서에 따르면 두 개의 DMX 포트를 제공하며, 각 포트는 개별적으로 DMX Input 또는 DMX Output으로 설정할 수 있습니다. 이 프로젝트의 핵심은 네트워크 기반 조명 제어 데이터를 실제 DMX512 장비가 이해할 수 있는 RS485 물리 신호로 변환하는 것입니다. 조명 제어 소프트웨어에서는 Art-Net 또는 sACN/E1.31 데이터를 네트워크로 전송하고, ChaosDMX는 이 데이터를 받아 DMX512 포트로 출력하거나 반대로 DMX 입력을 처리할 수 있습니다. 시스템 구성 하드웨어 구성은 비교적 명확합니다. 프로젝트 문서 기준 주요 부품은 다음과 같습니다. ESP32, 예: Lolin S2 Mini RS485 모듈 2개 W5500-ETH 모듈 LED button XLR socket 3D printed case 배선, 나사, 열수축 튜브 등…
